Использование мультимедийных устройств

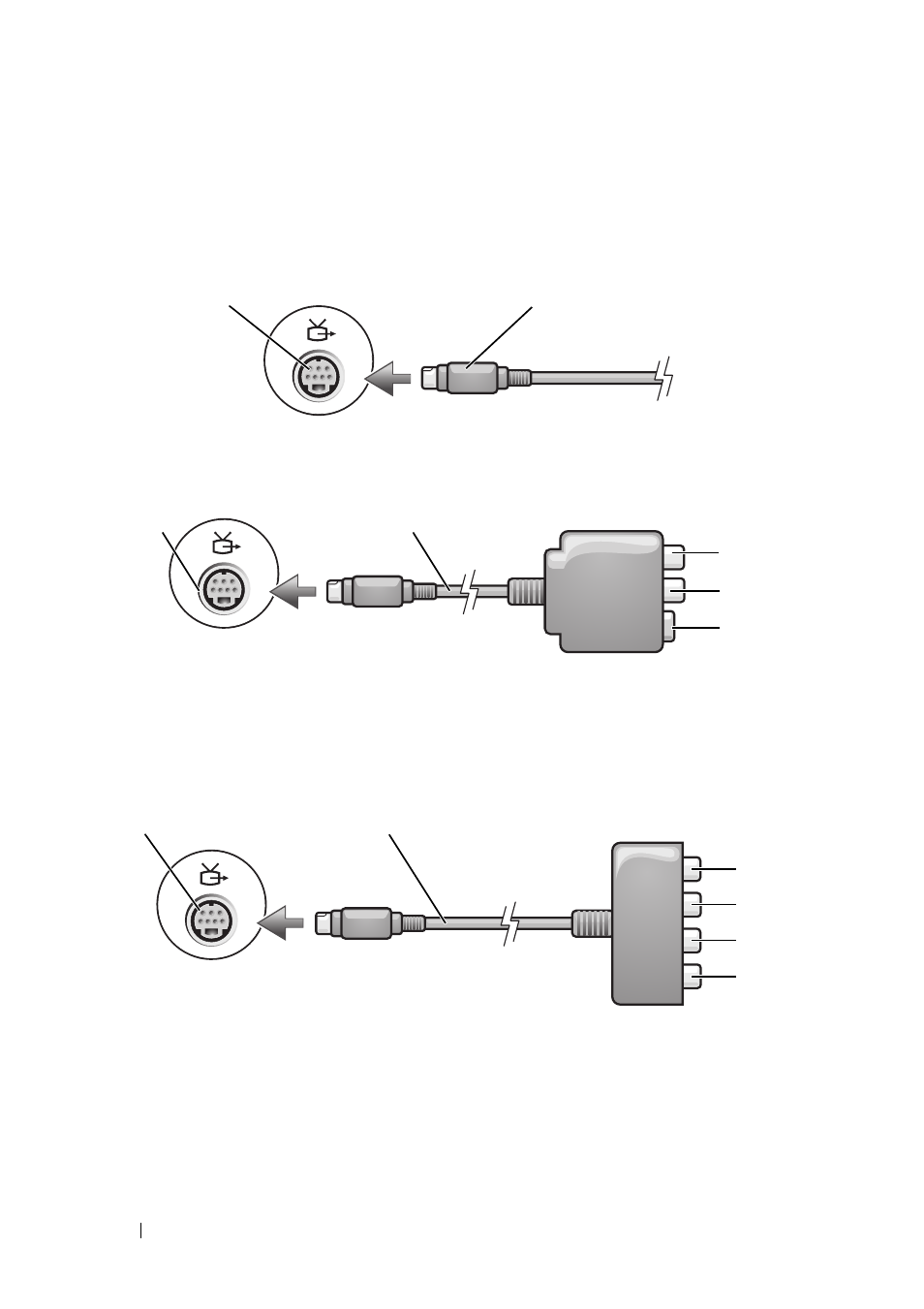

В телевизоре имеется либо входной разъем S-video, либо входной разъем
композитного видеосигнала, либо входной разъем компонентного
видеосигнала. В зависимости от типа разъема на телевизоре компьютер
подключается к телевизору с помощью кабеля S-video, композитного
видеокабеля или компонентного видеокабеля.
1
разъем S-video (ТВ-выход)
2
разъем S-video
1
разъем S-video (ТВ-выход)
2
композитный видеоадаптер
3
цифровой аудиоразъем S/PDIF 4
выходной разъем композитного
видеосигнала
5
разъем S-video
1
разъем S-video (ТВ-выход)
2
компонентный видеоадаптер
3
цифровой аудиоразъем
S/PDIF
4
выходной разъем компонентного
видеосигнала Pr (красный)
5
выходной разъем
компонентного
видеосигнала Pb (синий)
6
выходной разъем компонентного
видеосигнала Y (зеленый)
1
2
5
4
3
2
1
5
4
3
1
2
6
