194
Установка и замена компонентов
Обратная установка платы беспроводной локальной сети
ЗАМЕЧАНИЕ.
Разъемы сконструированы так, чтобы обеспечить
правильность подсоединения. Если при установке чувствуется
сопротивление, проверьте разъемы на плате и на системной плате,
и измените направление установки платы.
ЗАМЕЧАНИЕ.
Во избежание повреждения платы беспроводной
локальной сети не следует размещать кабели под платой.
1
Вставьте разъем платы
беспроводной локальной сети
в разъем системной
платы с маркировкой WLAN под углом 45 градусов.

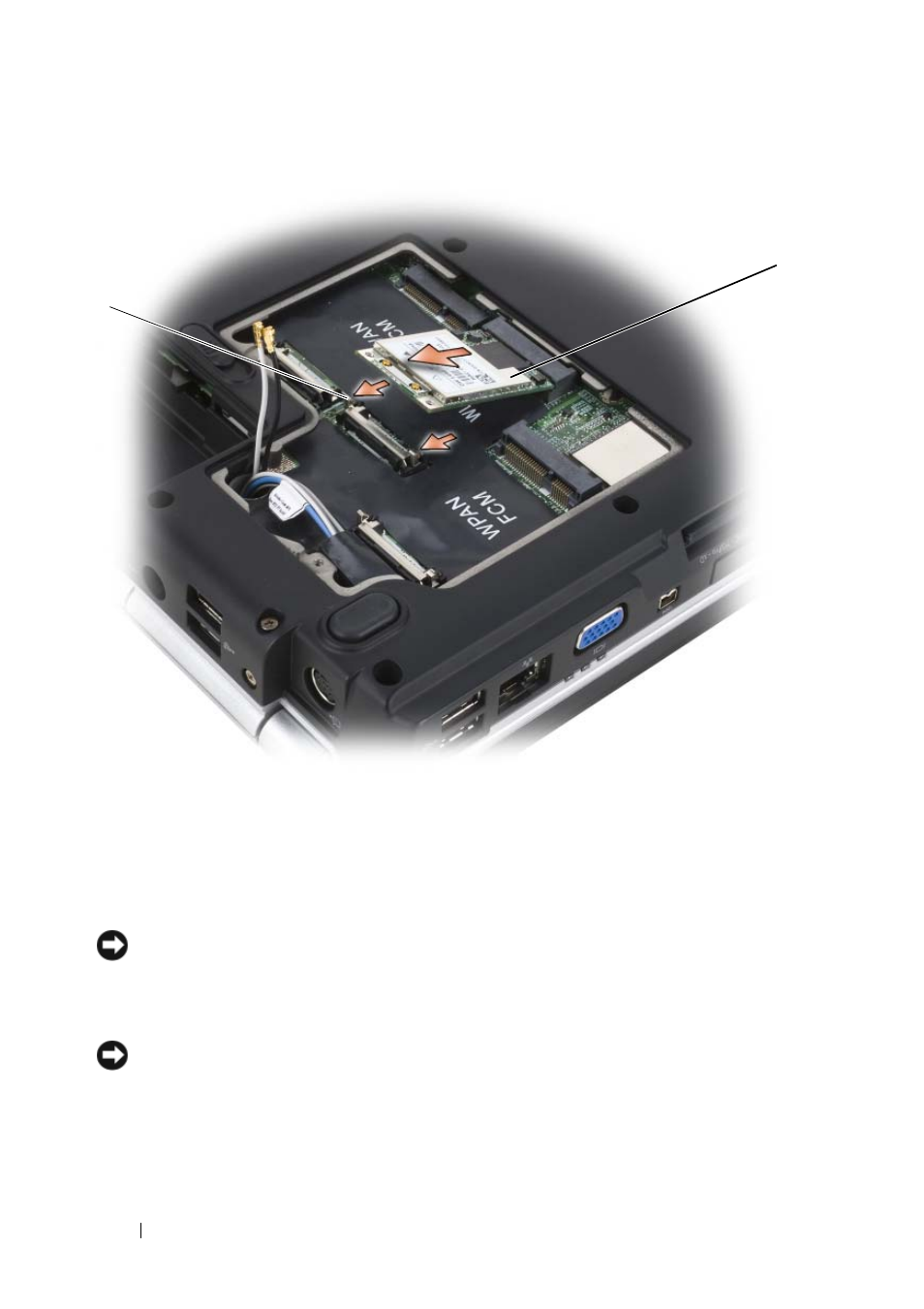

1
металлические
защелки (2)
2
плата беспроводной
локальной сети (WLAN)
1
2
