Установка панели дисплея, Извлечение камеры, Установка – Инструкция по эксплуатации Dell Latitude E7440 (Mid 2013)
Страница 41: Панели дисплея, Извлечение, Камеры

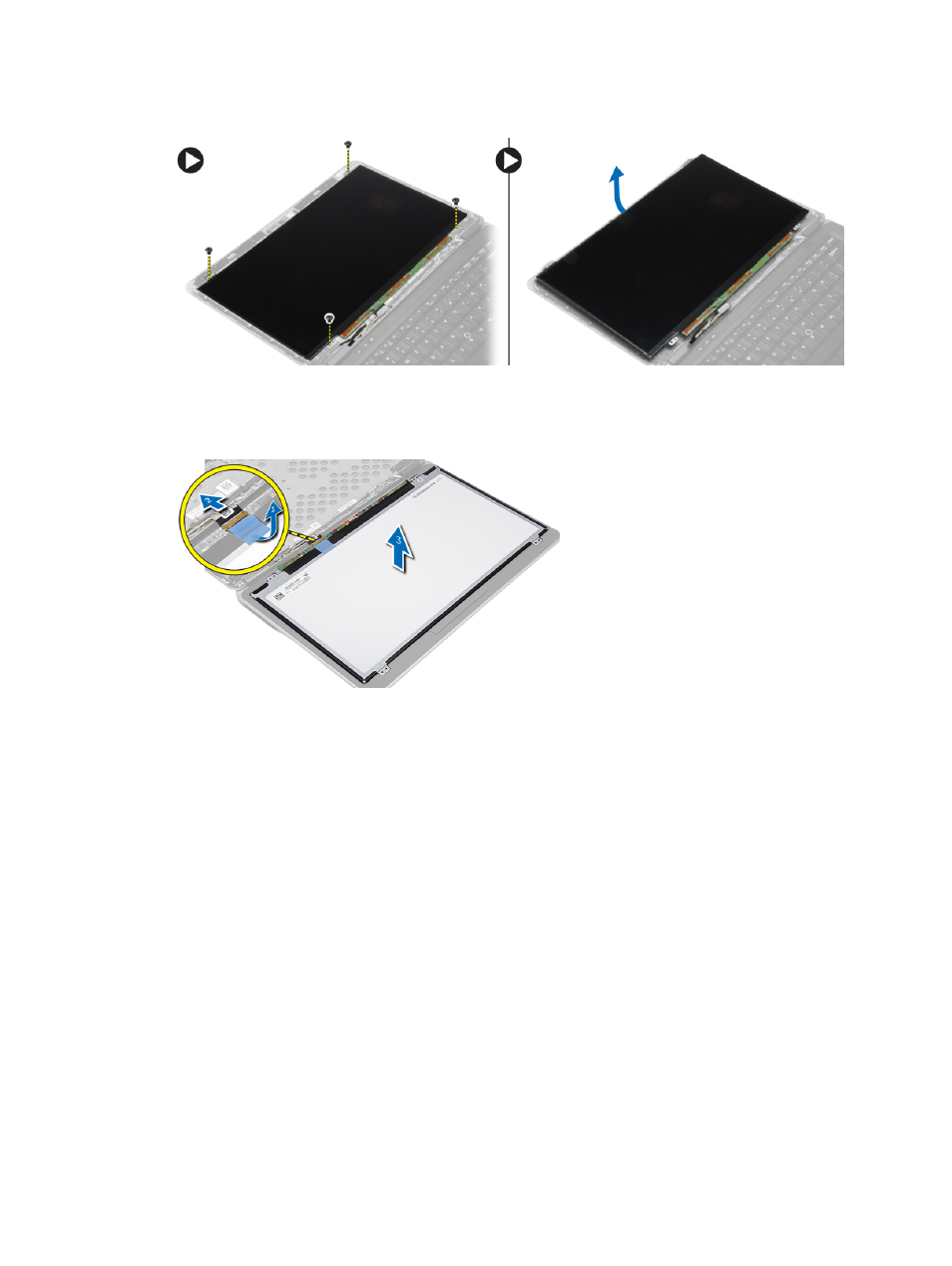

3.
Выверните
винты, которыми панель дисплея крепится к дисплею. Переверните панель дисплея.
4.
Выполните
следующие действия, как показано на рисунке:
a) Удалите изоляционную пленку с разъема кабеля LVDS [1].
b) Отсоедините кабель LVDS от панели дисплея [2].
c) Снимите панель дисплея с дисплея в сборе [3].
Установка
панели дисплея
1.
Подсоедините
кабель дисплея (кабель LVDS) к соответствующему разъему на панели дисплея.
2.
Установите
панель дисплея в первоначальное положение на дисплее в сборе.
3.
Затяните
винты, которыми панель дисплея крепится к дисплею в сборе.
4.
Установите
:
a) лицевую панель дисплея
b) батарею
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
камеры
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) батарею
b) лицевую панель дисплея
c) дисплей в сборе
41
