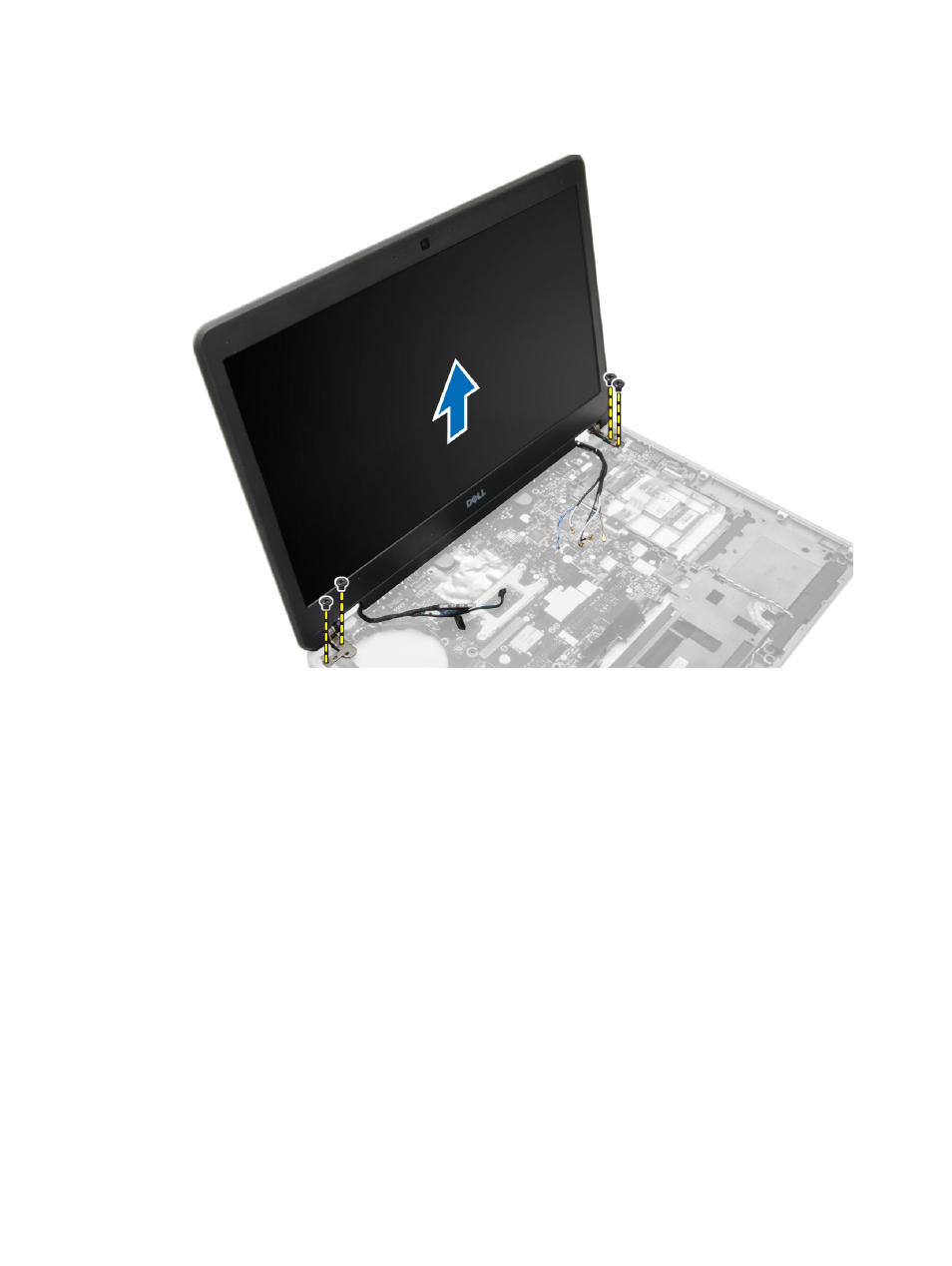

7. Выкрутите винты, которыми дисплей в сборе крепится к корпусу компьютера, приподнимите дисплей в
сборе и снимите с компьютера.
Установка дисплея в сборе
1. Протяните кабели LVDS и антенны беспроводной связи через отверстия в основании шасси и подсоедините
их .
2. Установите дисплей в сборе на компьютер.
3. Затяните винты с обеих сторон, которыми крепится дисплей в сборе.
4. Уложите кабель LVDS и антенный кабель в направляющий желобок.
5. Подсоедините кабель LVDS и камеры к компьютеру.
6. Подсоедините антенные кабели к плате беспроводного сети.
7. Установите :
a) упор для рук в сборе
b) клавиатуру
c) нижнюю крышку
d) карту SD
e) батарею
8. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
