Dell Latitude E7440 (Mid 2013) - Инструкция (Страница 34)

Снятие радиатора
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту SD
b) батарею
c) нижнюю крышку
d) жесткий диск
e) окантовку клавиатуры
f) клавиатуру
g) упор для рук
h) динамик
i) крышку шарниров дисплея
j) дисплей в сборе
k) системную плату

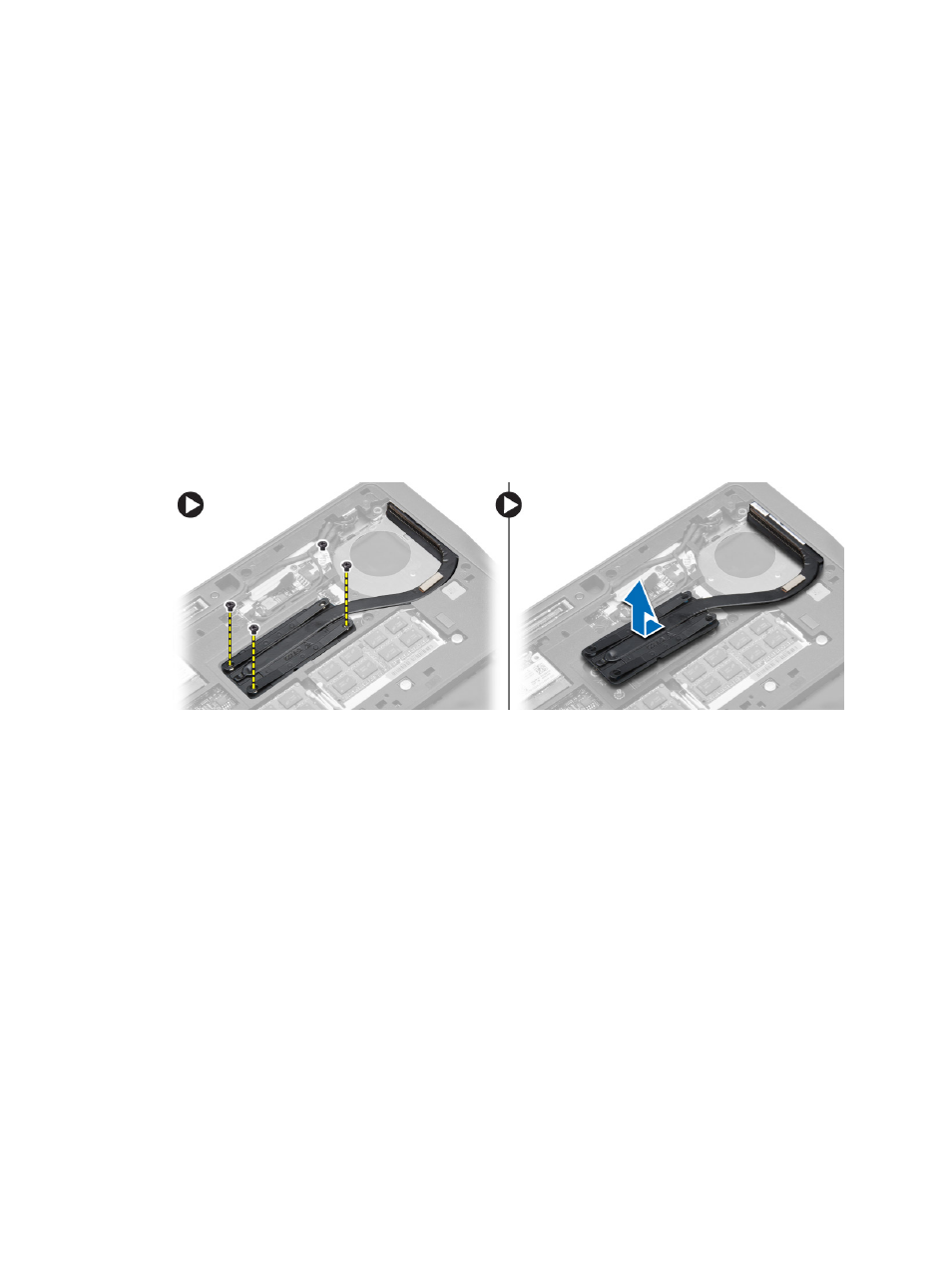

3. Открутите винты, которыми радиатор крепится к системной плате. Выньте радиатор из системной платы.
Установка радиатора
1. Установите радиатор в первоначальное положение на системной плате.
2. Затяните винты, чтобы прикрепить радиатор к системной плате.
3. Установите :
a) системную плату
b) дисплей в сборе
c) крышку шарниров дисплея
d) динамик
e) упор для рук
f) клавиатуру
g) окантовку клавиатуры
h) жесткий диск
i) нижнюю крышку
j) батарею
k) карту SD
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
