Установка клавиатуры, Извлечение платы wlan, Установка платы wlan – Инструкция по эксплуатации Dell Latitude E7440 (Mid 2013)
Страница 19: Установка, Клавиатуры, Извлечение, Платы wlan
Установка
клавиатуры
1.
Подсоедините
кабель клавиатуры и прикрепите его к клавиатуре лентой.
2.
Подсоедините
кабель клавиатуры к системной плате.
3.
Задвиньте
клавиатуру в соответствующий отсек и убедитесь, что она встала на место со щелчком.
4.
Затяните
винты, чтобы прикрепить клавиатуру к упору для рук.
5.
Переверните
компьютер и затяните винты, которыми крепится клавиатура.
6.
Установите
:
a) окантовку клавиатуры
b) нижнюю крышку
c) батарею
7.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
платы WLAN
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) батарею
b) нижнюю крышку
3.

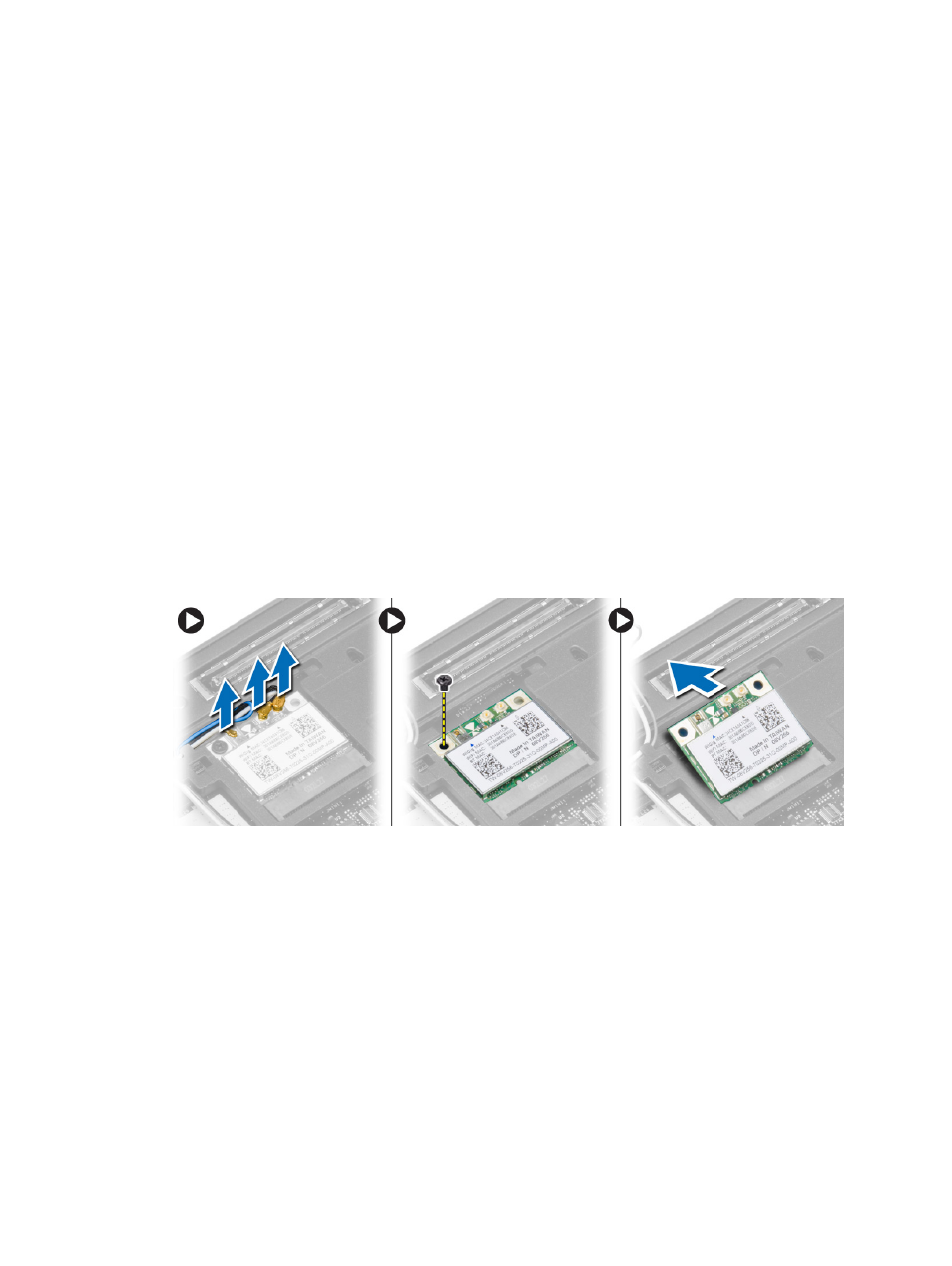

Отсоедините
антенные кабели от платы WLAN и выверните винт, которым плата WLAN крепится к
компьютеру
. Извлеките плату WLAN из компьютера.
Установка
платы WLAN
1.
Вставьте
плату WLAN в соответствующий разъем под углом в 45 градусов.
2.
Затяните
винт, которым плата WLAN крепится к корпусу компьютера.
3.
Подсоедините
антенные кабели к соответствующим разъемам, обозначенным на плате WLAN.
4.
Установите
:
a) нижнюю крышку
b) батарею
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
19
