Инструкция по эксплуатации Dell Latitude E7440 (Mid 2013)
Страница 18
Advertising

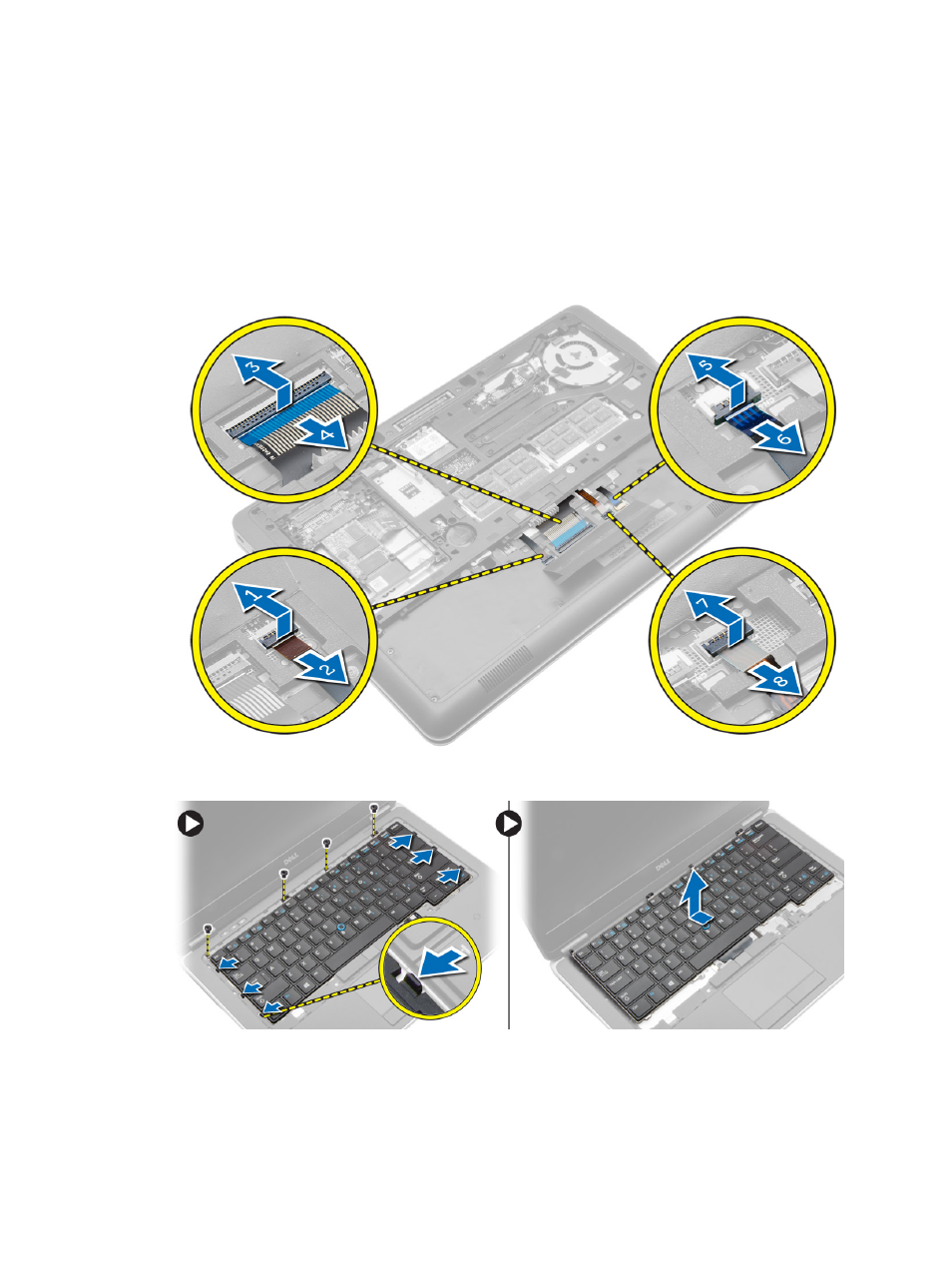

4.
Выполните
следующие действия, как показано на рисунке:
a) Извлеките защелку кабеля подсветки клавиатуры [1].
b) Отсоедините кабель от системной платы [2].
c) Извлеките защелку кабеля тензометрического джойстика [3].
d) Отсоедините кабель от системной платы [4].
e) Извлеките защелку кабеля клавиатуры [5].
f) Отсоедините кабель от системной платы [6].
g) Извлеките защелку кабеля сенсорной панели [7].
h) Отсоедините кабель от системной платы [8].
5.
Переверните
компьютер и удалите винты, с помощью которых клавиатура крепится к корпусу компьютера.
Извлеките
клавиатуру из компьютера.
18
