4. Установите :
a) системную плату
b) дисплей в сборе
c) крышку шарниров дисплея
d) динамик
e) упор для рук
f) клавиатуру
g) окантовку клавиатуры
h) жесткий диск
i) нижнюю крышку
j) батарею
k) карту SD
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие лицевой панели дисплея
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Извлеките батарею.

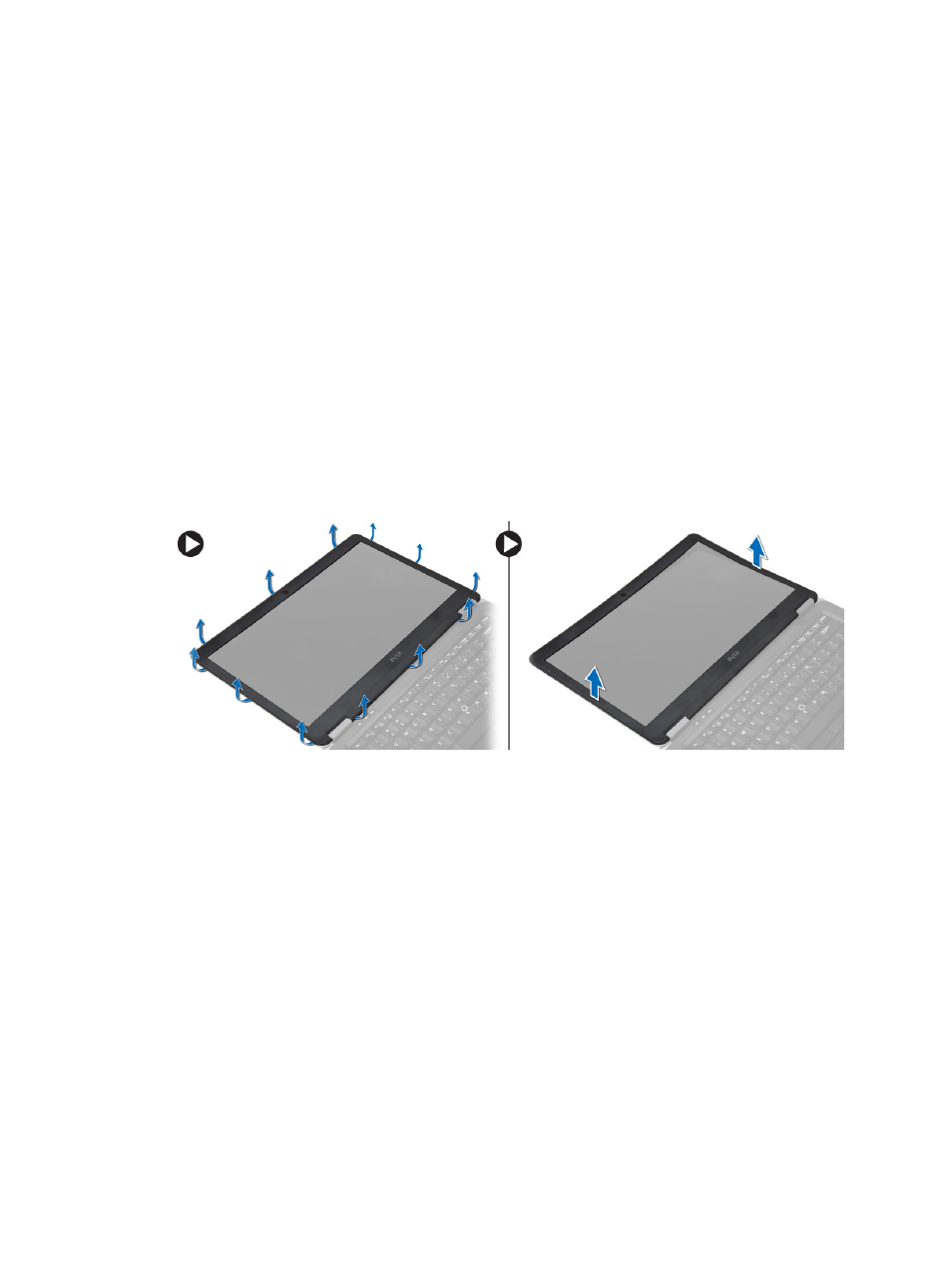

3. Приподнимите края лицевой панели дисплея. Извлеките лицевую панель дисплея из дисплея в сборе.
Установка лицевой панели дисплея
1. Разместите панель дисплея на ее месте и со щелчком зафиксируйте ее положение.
2. Расположите крышки шарниров на дисплее и со щелчком зафиксируйте их положение.
3. Установите батарею.
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие панели дисплея
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) батарею
b) лицевую панель дисплея
40
