Платы PCI и PCI Express
Dell™ Vostro™ 410: Руководство по обслуживанию
Извлечение платы PCI/PCI Express
Установка платы PCI/PCI Express
Конфигурирование компьютера после извлечения или установки платы PCI/PCI Express
В компьютере предусмотрены следующие слоты для плат PCI и PCI Express:
l Одно гнездо для 16-канальных плат PCI Express (SLOT1)
l Два гнезда для плат PCI Express x1(SLOT2, SLOT3)
l Три гнезда для плат PCI (SLOT4, SLOT5, SLOT6)
Сведения о размещении гнезд см . в разделе Элементы системной платы .
Извлечение платы PCI/PCI Express
1. Выполните процедуры , описанные в разделе Перед началом работы с компьютером .
2. Удалите драйвер и программное обеспечение платы из операционной системы . Более подробную информацию см. в Руководстве по установке и
кратком справочнике .
3. Снимите крышку компьютера . Смотрите раздел Снятие крышки корпуса компьютера .
4. Извлеките скобу , фиксирующую плату на корпусе.
5. При необходимости отсоедините от платы все подключенные кабели .
6. Извлеките плату :
l При работе с платой PCI возьмите ее за верхние углы и освободите из разъема.
l При работе с платой PCI потяните крепление, возьмите плату за верхние углы и извлеките ее из разъема.
ПРЕДУПРЕЖДЕНИЕ : Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения о безопасности см. на главной странице раздела «Соответствие нормативным
требованиям» по адресу www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ : Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем , как
открывать корпус .

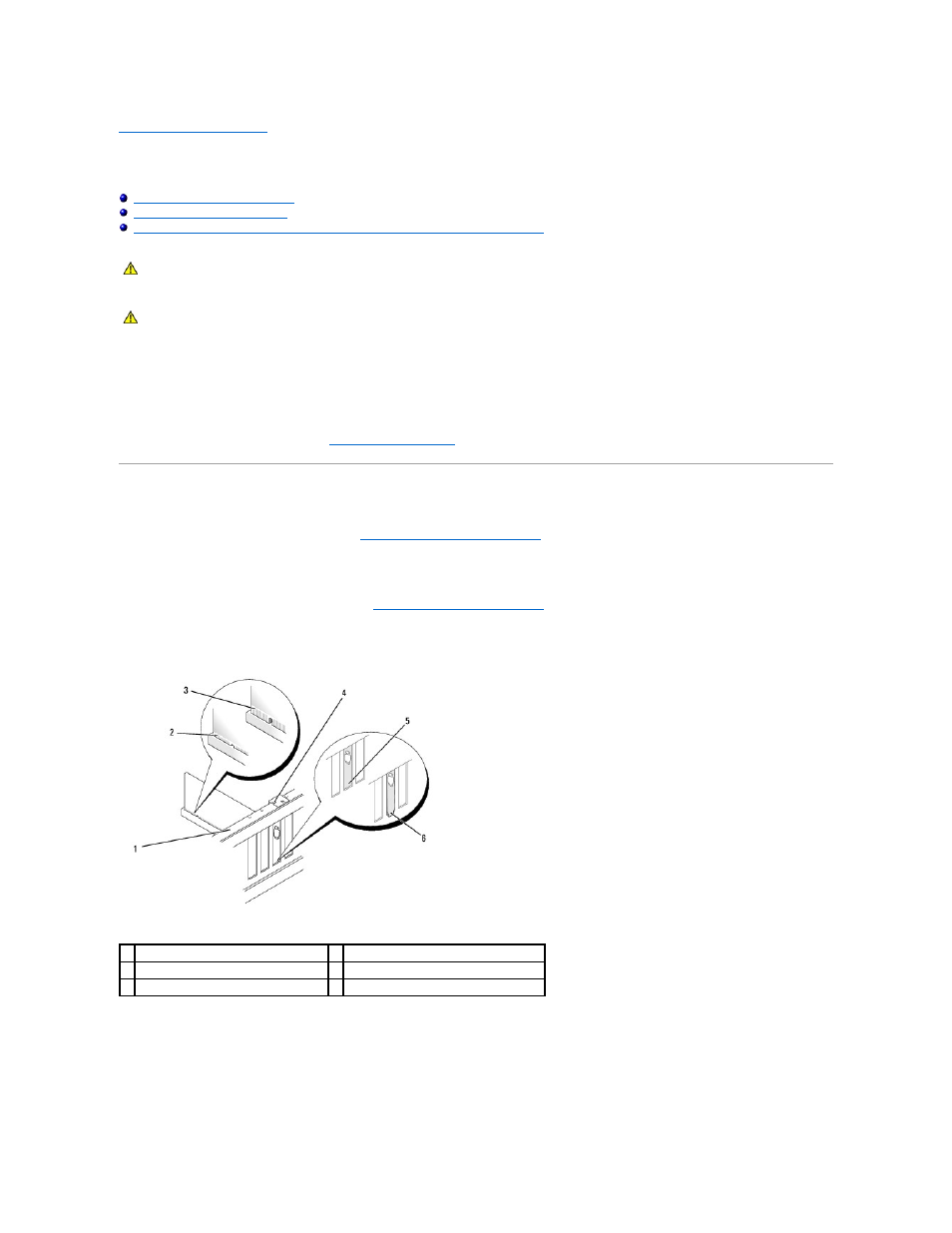

1 направляющая 2 плата, установленная до конца
3 плата, не установленная до конца 4 резьбовая скоба
5 скоба внутри слота 6 скоба, выходящая за пределы слота
