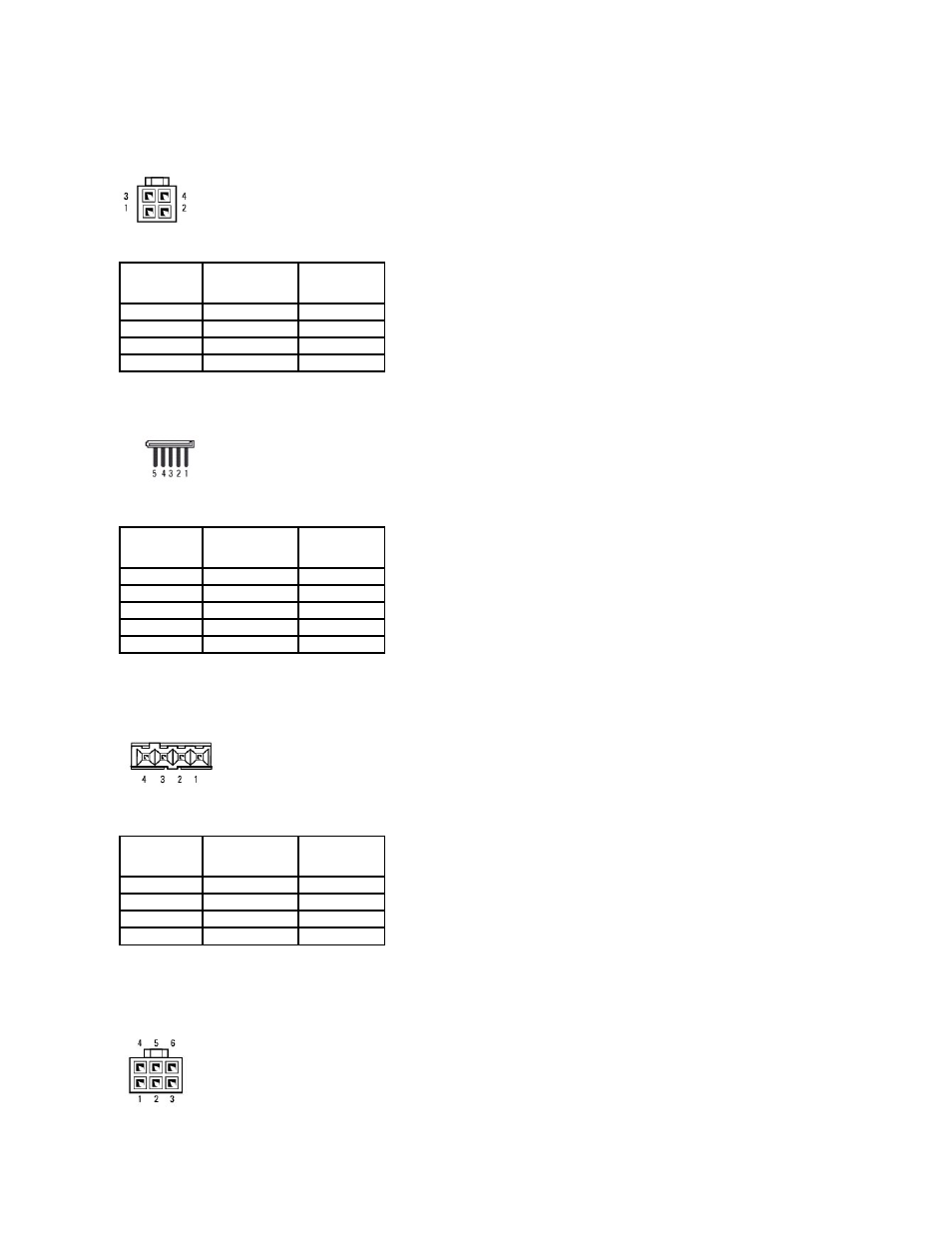

Разъем питания постоянного тока
P2
Разъемы питания пост
. тока P3, P4, P5, P6, P7 и P8
Разъем питания постоянного тока
P9
Разъем питания постоянного тока
P10
Номер контакта
Название сигнала
Провод
18-AWG
1
земля
Черный
2
земля
Черный
3
+12 ВА пост.т.
Желтый
4
+12 ВА пост.т.
Желтый
Номер контакта
Название сигнала
Провод
18-AWG
1
+3,3 В пост.т.
Оранжевый
2
земля
Черный
3
+5 В пост.т.
Красный
4
земля
Черный
5
+12 ВА пост.т.
Белый
Номер контакта
Название сигнала
Провод
22-AWG
1
+5 В пост.т.
Красный
2
земля
Черный
3
земля
Черный
4
+12 ВА пост.т.
Желтый
