Установка блока радиатора процессора
1.
Если крышка компьютера еще не снята
, снимите ее (см. раздел
Снятие крышки корпуса компьютера
).
2.
При необходимости нанесите на радиатор терпопасту
.
3.
Совместите четыре невыпадающих винта на блоке радиатора с отверстиями с резиновыми втулками на системной плате
.
4.
Равномерно затяните винты
, которыми блок радиатора крепится к системной плате.
5.
Подсоедините кабель вентилятора к системной плате
(см. раздел
Элементы системной платы
).
6.
Выполняйте действия
, описанные в процедуре
После работы с компьютером
.
Снятие вентилятора корпуса
1.
Выполните процедуры
, описанные в разделе
Перед началом работы с компьютером
.
3 кабель вентилятора радиатора
4 разъем вентилятора на
системной плате
5 отверстия для винтов с резиновыми
втулками
(4)
6 винты (4)
ВНИМАНИЕ
:
Если для нового процессора не требуется новый радиатор
, повторно используйте первоначальный радиатор в сборе при замене
компьютера
.

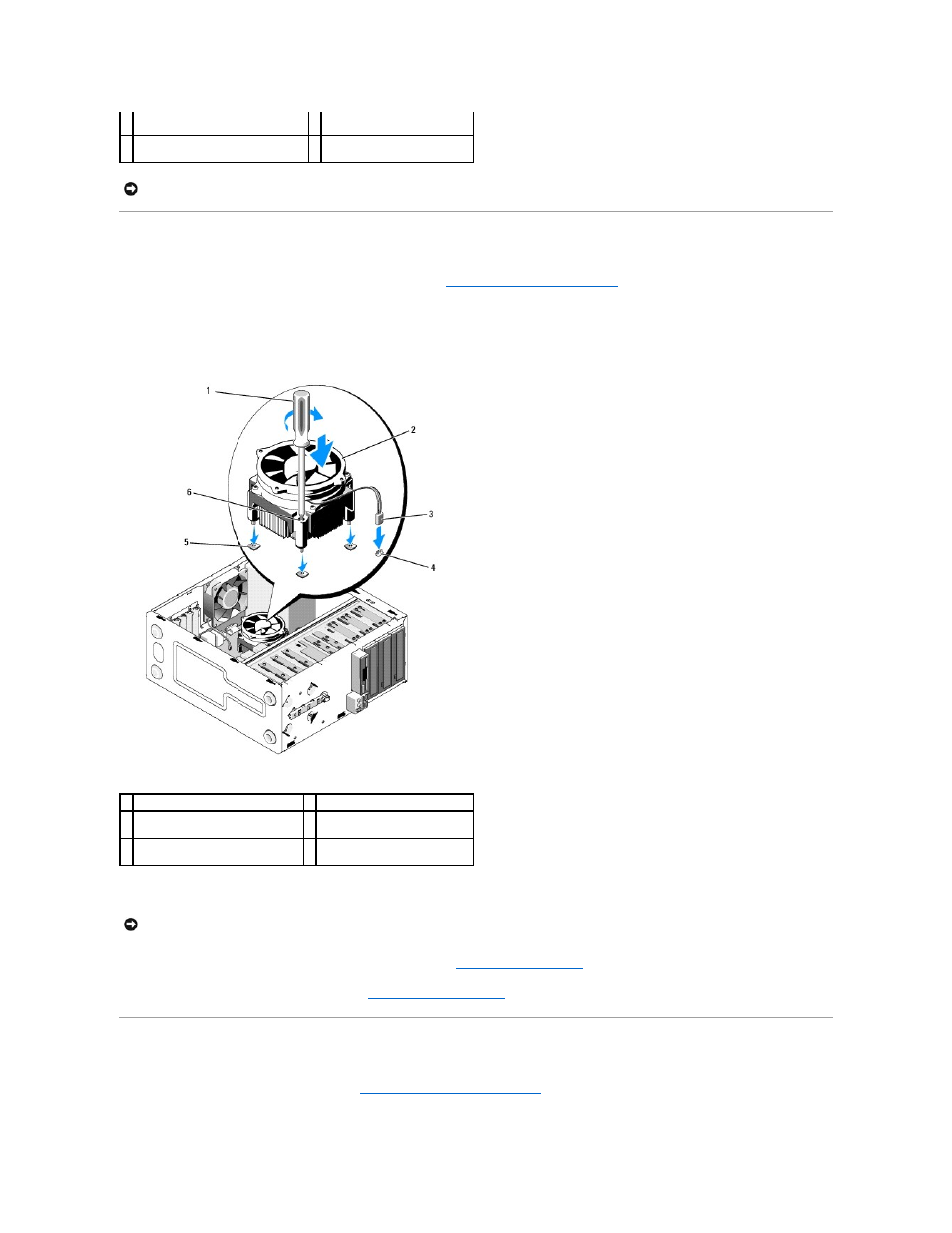

1 крестовая отвертка
2 блок радиатора
3 кабель вентилятора радиатора
4 разъем вентилятора на
системной плате
5 отверстия для винтов с
резиновыми втулками
6 винты (4)
ВНИМАНИЕ
:
Убедитесь
, что блок радиатора плотно встал на свое место и надежно закреплен.
