Панель ввода-вывода
Dell™ Vostro™ 410: Руководство по обслуживанию
Снятие панели ввода /вывода
Обратная установка панели ввода /вывода
Снятие панели ввода /вывода
1. Выполните процедуры , описанные в разделе Перед началом работы с компьютером .
2. Снимите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Снимите лицевую панель (см. раздел Снятие лицевой панели ).
4. Отсоедините кабели панели ввода -вывода от системной платы.
5. Отверните винт , который крепит панель ввода/вывода.
6. Сместите панель ввода -вывода в сторону, чтобы фиксирующий выступ панели ввода-вывода вышел из соответствующего паза.
7. Осторожно извлеките панель ввода -вывода и кабели из корпуса.
Обратная установка панели ввода /вывода
1. Вставьте кабели панели ввода -вывода в корпус через слот панели ввода- вывода. Совместите зажимной ключ панели ввода-вывода с
соответствующим слотом .
ПРЕДУПРЕЖДЕНИЕ : Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной
странице раздела Regulatory Compliance (Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу
www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ : Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем , как
открывать корпус .
ПРИМЕЧАНИЕ : Перед отсоединением кабелей запомните их расположение , чтобы при установке новой панели ввода/вывода их можно было
правильно подсоединить .
ВНИМАНИЕ : При извлечении панели ввода -вывода из компьютера проявляйте предельную осторожность, чтобы не повредить разъемы кабелей
и зажимы для кабелей .

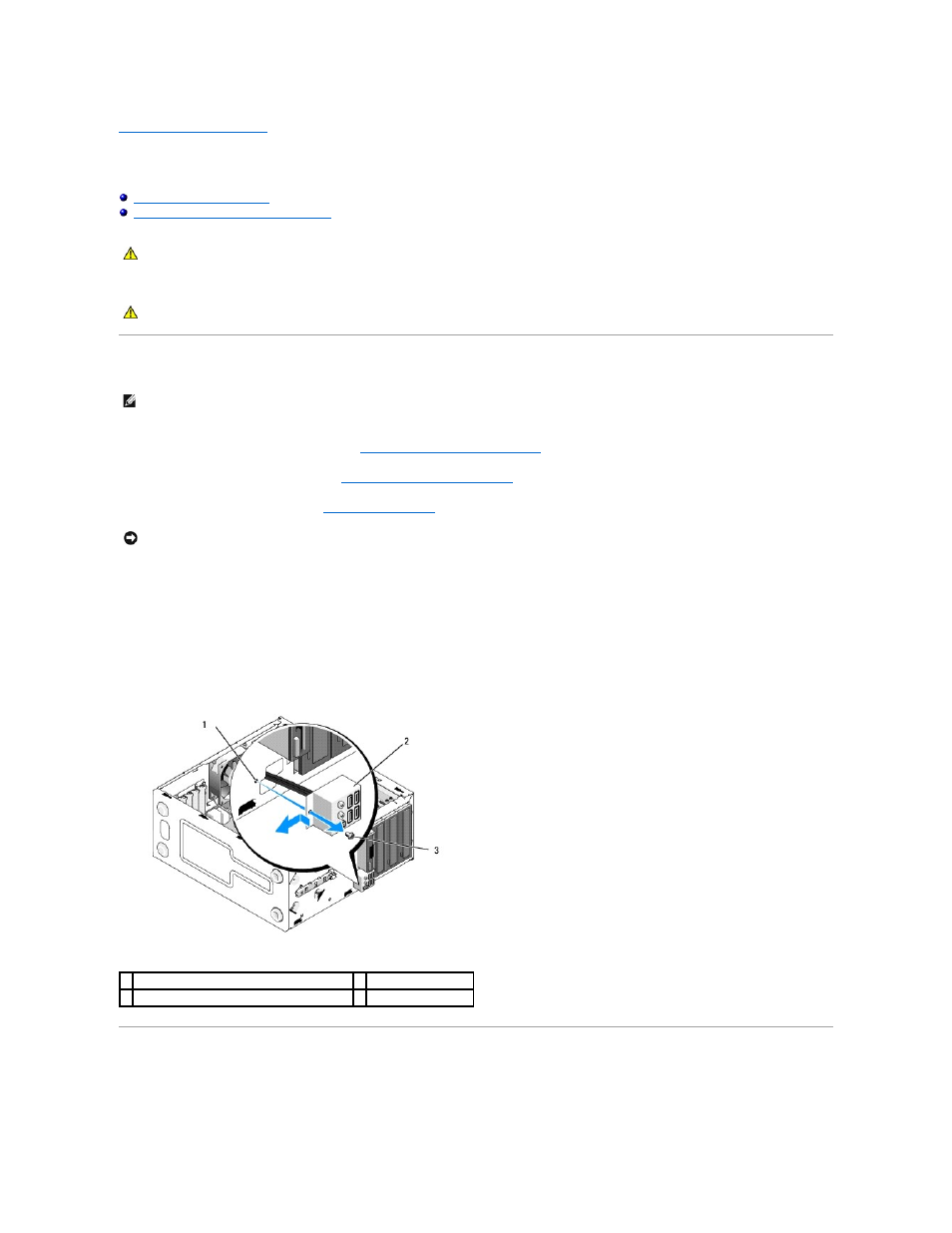

1 отверстие для винта на панели ввода-вывода 2 панель ввода-вывода
3 винт (1)
