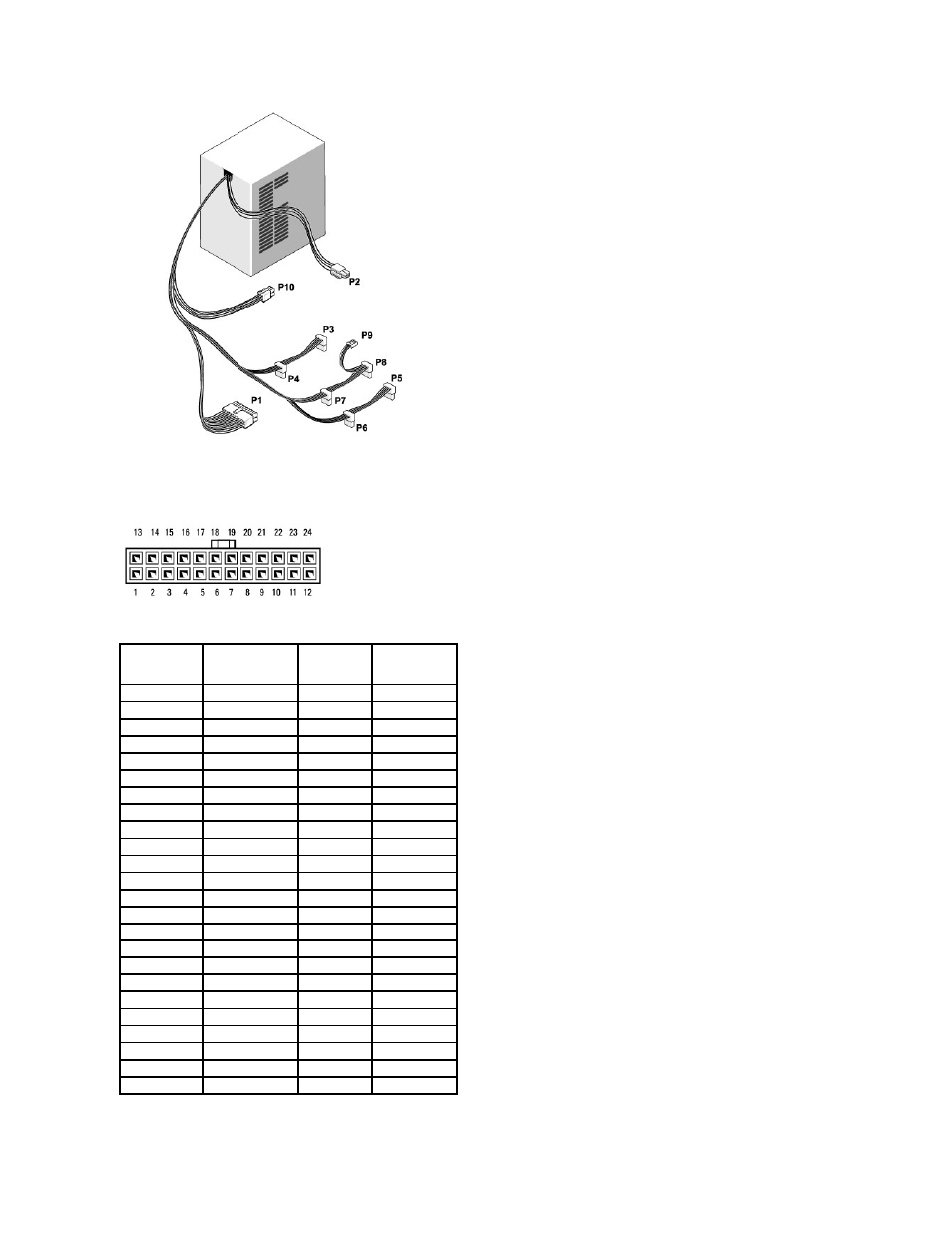

Разъем питания постоянного тока P1
Номер контакта Название сигнала Цвет провода Размер провода
1 3,3 В Оранжевый 20 AWG
2 3,3 В Оранжевый 20 AWG
3 RTN Черный 20 AWG
4 5 В Красный 20 AWG
5 RTN Черный 20 AWG
6 5 В Красный 20 AWG
7 RTN Черный 20 AWG
8 POK Серый 22 AWG
9 5 В AUX Фиолетовый 20 AWG
10 +12 В Желтый 20 AWG
11 +12 В Желтый 20 AWG
12 3,3 В Оранжевый 20 AWG
13 3,3 В Оранжевый 20 AWG
14 -12 V Синий 22 AWG
15 RTN Черный 20 AWG
16 PS_ON Зеленый 22 AWG
17 RTN Черный 20 AWG
18 RTN Черный 20 AWG
19 RTN Черный 20 AWG
20 Открыто
21 5 В Красный 20 AWG
