Плата разъема VGA
Руководство по обслуживанию Dell™ Inspiron™ N5010/M5010
Извлечение платы разъема VGA
Установка платы разъема VGA
Извлечение платы разъема VGA
1. Выполните действия , описанные в разделе Перед началом работы .
2. Извлеките аккумулятор (см. раздел Извлечение аккумулятора ).
3. Снимите нижнюю крышку (см. раздел Снятие нижней крышки ).
4. Извлеките модули памяти (см. раздел Извлечение модуля (или модулей) памяти ).
5. Извлеките оптический дисковод (см. раздел Извлечение оптического дисковода ).
6. Снимите клавиатуру (см. раздел Извлечение клавиатуры ).
7. Снимите упор для рук (см. раздел Снятие упора для рук ).
8. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе ).
9. Снимите среднюю крышку (см. раздел Снятие средней крышки ).

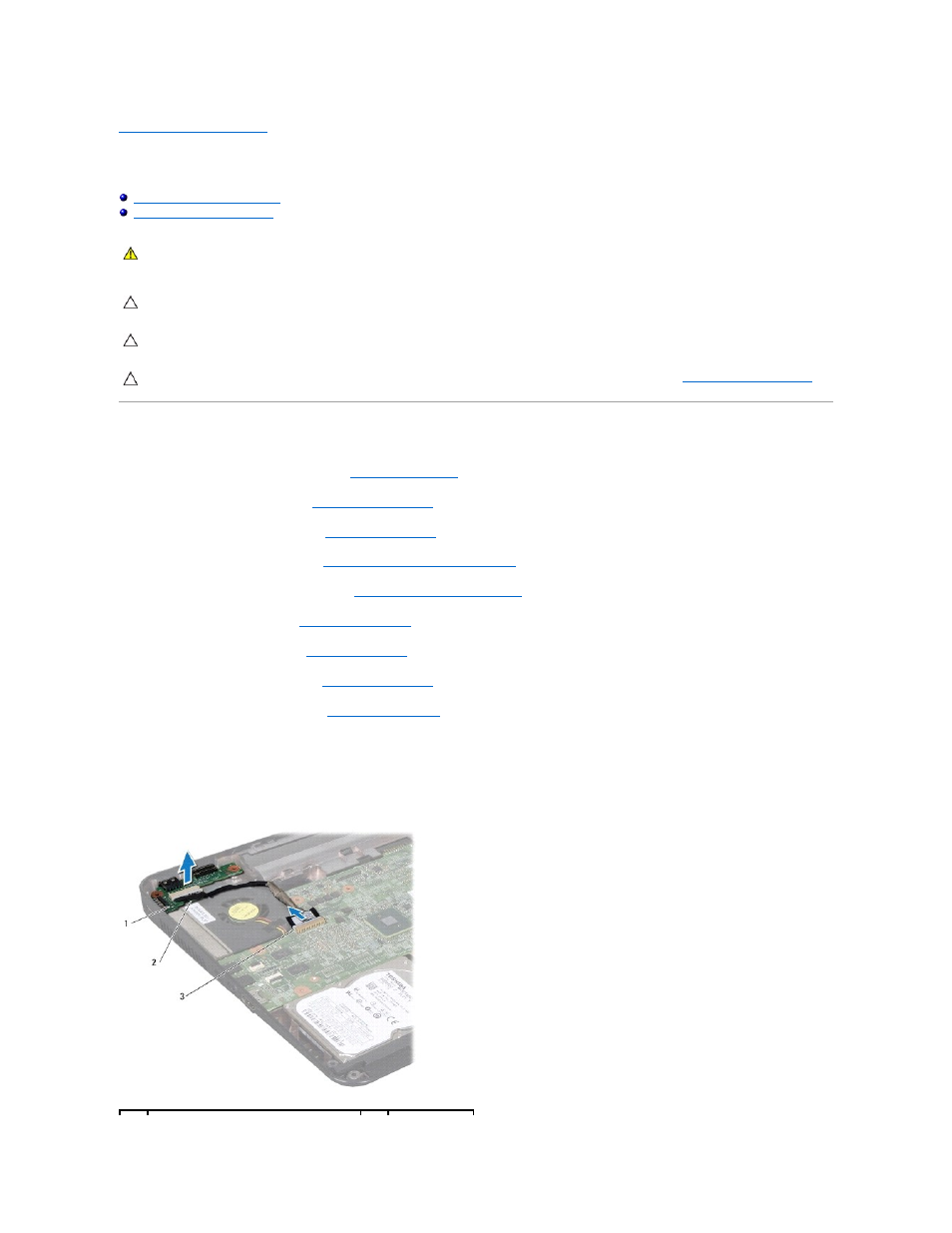

10. Отсоедините кабель платы разъема VGA от разъема на системной плате и извлеките его из направляющих желобков.
11. Извлеките плату разъема VGA из выступа в корпусе компьютера.
12. Приподнимите и извлеките плату разъема VGA вместе с кабелем из компьютера.
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).
ПРЕДУПРЕЖДЕНИЕ . Во избежание повреждения системной платы выньте основной аккумулятор (см. раздел Извлечение аккумулятора )
перед началом работы с внутренними компонентами компьютера .
