Назад на страницу содержания
Плата устройства чтения мультимедийных карт
Руководство по обслуживанию Dell™ Inspiron™ N5010/M5010
Извлечение платы устройства чтения мультимедийных карт
Установка платы устройства чтения мультимедийных карт
Извлечение платы устройства чтения мультимедийных карт
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Извлеките аккумулятор (см. Извлечение аккумулятора ).
3. Снимите нижнюю крышку (см. раздел Снятие нижней крышки ).
4. Извлеките модули памяти (см. раздел Извлечение модуля (или модулей) памяти ).
5. Извлеките оптический дисковод (см. раздел Извлечение оптического дисковода ).
6. Снимите клавиатуру (см. раздел Извлечение клавиатуры ).
7. Снимите упор для рук (см. раздел Снятие упора для рук ).

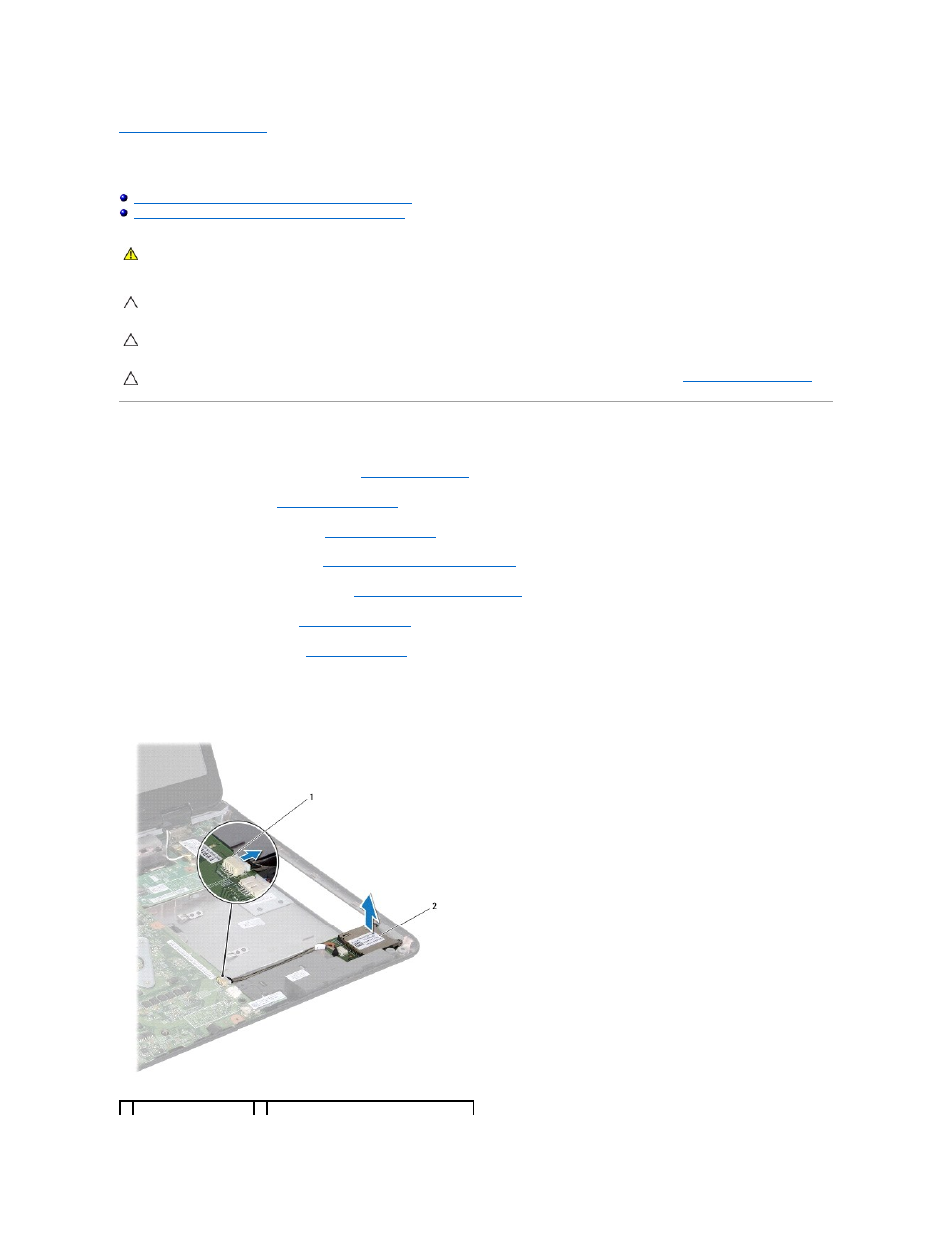

8. Отключите кабель устройства чтения мультимедийных карт от разъема на системной плате и извлеките его из направляющих желобков .
9. Приподнимите плату устройства чтения мультимедийных карт и извлеките ее из компьютера .
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).
ПРЕДУПРЕЖДЕНИЕ . Во избежание повреждения системной платы выньте основной аккумулятор (см. раздел Извлечение аккумулятора )
перед началом работы с внутренними компонентами компьютера .
1 разъем на системной 2 плата устройства чтения мультимедийных
