Плата ввода/вывода
Руководство по обслуживанию Dell™ Inspiron™ N5010/M5010
Извлечение платы ввода /вывода
Установка платы ввода /вывода
Извлечение платы ввода /вывода
1. Выполните действия , описанные в разделе Перед началом работы .
2. Извлеките аккумулятор (см. Извлечение аккумулятора ).
3. Выполните инструкции с шаг 3 по шаг 13 в Извлечение системной платы .
4. Снимите среднюю крышку (см. раздел Снятие средней крышки ).
5. Извлеките плату ввода /вывода из защелки на корпусе компьютера.
6. Приподнимите плату ввода /вывода и извлеките ее из корпуса компьютера.
Установка платы ввода /вывода
1. Выполните действия , описанные в разделе Перед началом работы .
2. Совместите разъемы на плате ввода /вывода с гнездами разъемов на корпусе компьютера, затем нажмите на плату ввода/вывода, чтобы она
плотно встала на место .
3. Установите среднюю крышку (см. раздел Установка средней крышки ).
4. Выполните инструкции с шаг 6 по шаг 17 в Установка системной платы .
5. Установите аккумулятор обратно (см. Замена аккумулятора ).
ОСТОРОЖНО ! Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам : www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ . Ремонт компьютера может выполнять только квалифицированный специалист . На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется .
ПРЕДУПРЕЖДЕНИЕ . Во избежание электростатического разряда следует заземлиться , используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности (например, к какому-либо разъему на компьютере).
ПРЕДУПРЕЖДЕНИЕ . Во избежание повреждения системной платы выньте основной аккумулятор (см. раздел Извлечение аккумулятора )
перед началом работы с внутренними компонентами компьютера .

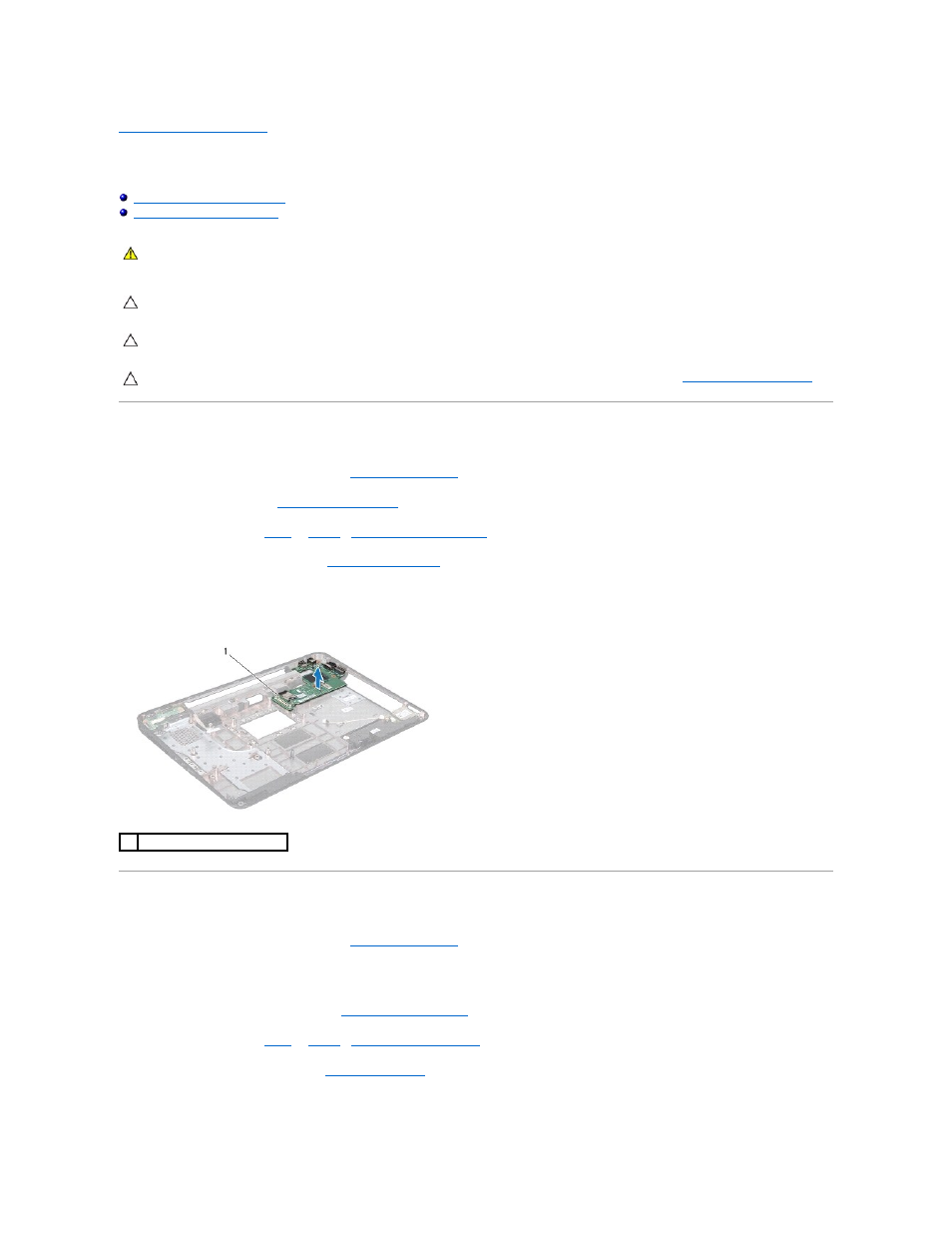

1 Плата ввода /вывода
