Установка дисплея в сборе
1. Выполните действия , описанные в разделе Перед началом работы .
2. Установите дисплей в сборе в соответствующее положение и вверните обратно четыре винта (по два с каждой стороны), которыми дисплей в
сборе крепится к основанию компьютера .
3. Проложите кабель дисплея по направляющим желобкам и подключите его к разъему на системной плате .
4. Подключите антенные кабели мини -платы к разъемам на мине- плате.
5. Переверните компьютер и вверните обратно два винта в основание компьютера .
6. Установите на место упор для рук (см. раздел Установка упора для рук ).
7. Установите на место клавиатуру (см. раздел Замена клавиатуры ).
8. Установите на место оптический дисковод (см. раздел Установка оптического дисковода ).
9. Установите на место модуль (или модули) памяти (см. раздел Установка модуля памяти ).
10. Установите на место нижнюю крышку (см. раздел Установка нижней крышки ).
11. Установите аккумулятор обратно (см. Замена аккумулятора ).
Лицевая панель дисплея
Снятие лицевой панели дисплея

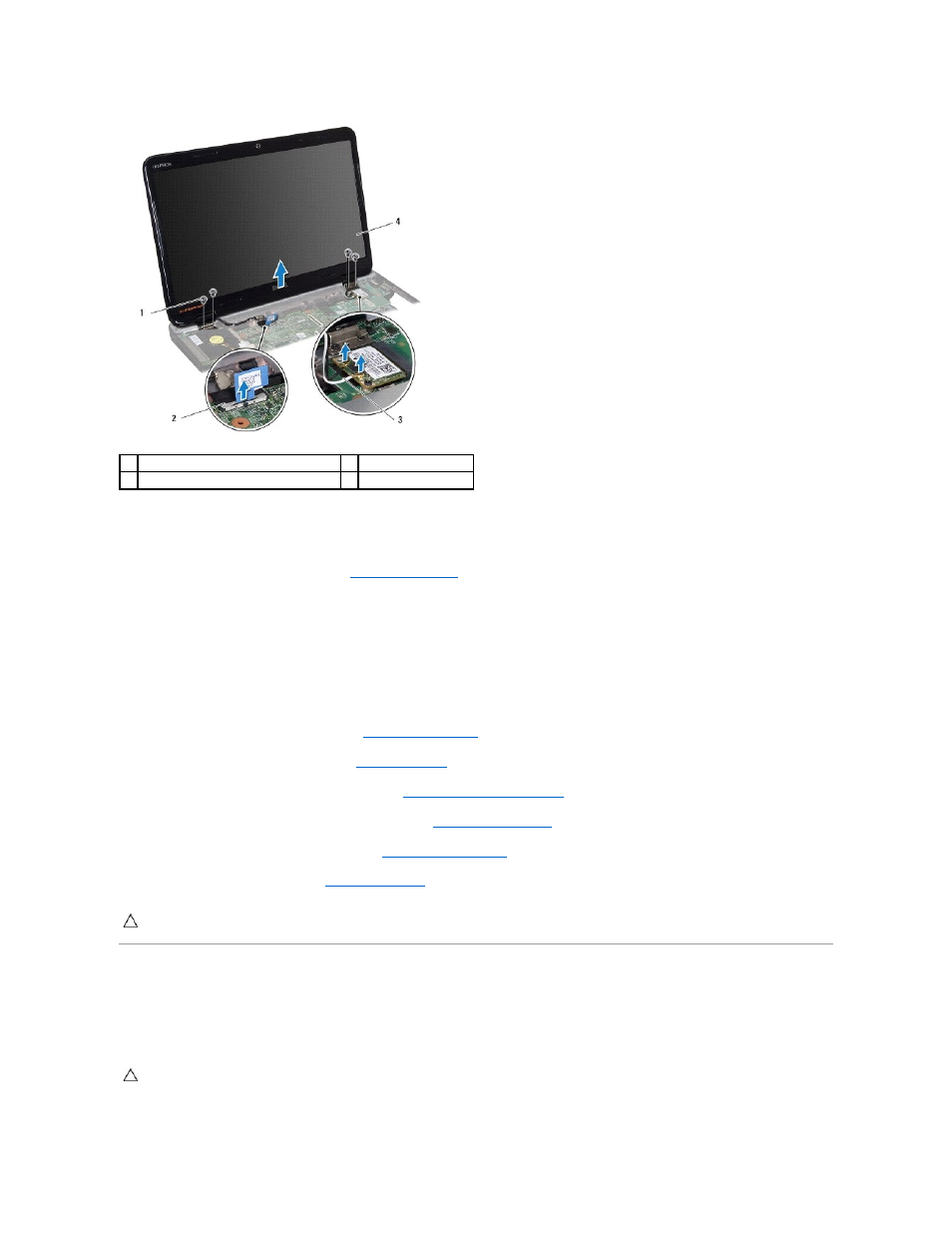

1 винты (4) 2 кабель дисплея
3 антенные кабели мини -платы 4 дисплей в сборе
ПРЕДУПРЕЖДЕНИЕ . Перед включением компьютера вверните обратно все винты и убедитесь , что ни один винт не остался случайно
внутри корпуса . В противном случае можно повредить компьютер.
ПРЕДУПРЕЖДЕНИЕ . Лицевая панель крайне хрупка . Соблюдайте осторожность при снятии лицевой панели во избежание ее
повреждения .
