Системная плата
Руководство по обслуживанию Dell™ Inspiron™ N5010/M5010
Ввод номера метки обслуживания в
Извлечение системной платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Извлеките аккумулятор
(см. раздел
Извлечение аккумулятора
).
3.
Снимите нижнюю крышку
(см. раздел
Снятие нижней крышки
).
4.
Извлеките модули памяти
(см. раздел
Извлечение модуля
(или модулей) памяти
).
5.
Извлеките оптический дисковод
(см. раздел
Извлечение оптического дисковода
).
6.
Снимите клавиатуру
(см. раздел
Извлечение клавиатуры
).
7.
Снимите упор для рук
(см. раздел
Снятие упора для рук
).
8.
Следуйте инструкциям
, описанным в разделах
шаг
8
и
шаг
9
в
Извлечение жесткого диска
.
9.
Извлеките мини
-плату (см. раздел
Извлечение мини
-платы
).
10.
Извлеките модуль
Bluetooth (см.
Извлечение модуля
Bluetooth
).
11.
Отключите кабели дисплея
, платы разъема VGA, динамика и платы устройства чтения мультимедийных карт от разъемов на системной плате.
12.
Выверните два винта
, которыми блок системной платы крепится к корпусу компьютера.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых
стало обслуживание без разрешения компании Dell™, гарантия не распространяется
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание электростатического разряда следует заземлиться
, используя антистатический браслет или
периодически прикасаясь к неокрашенной металлической поверхности
(например, к какому-либо разъему на компьютере).
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание повреждения системной платы выньте основной аккумулятор
(см. раздел
Извлечение аккумулятора
)
перед началом работы с внутренними компонентами компьютера
.

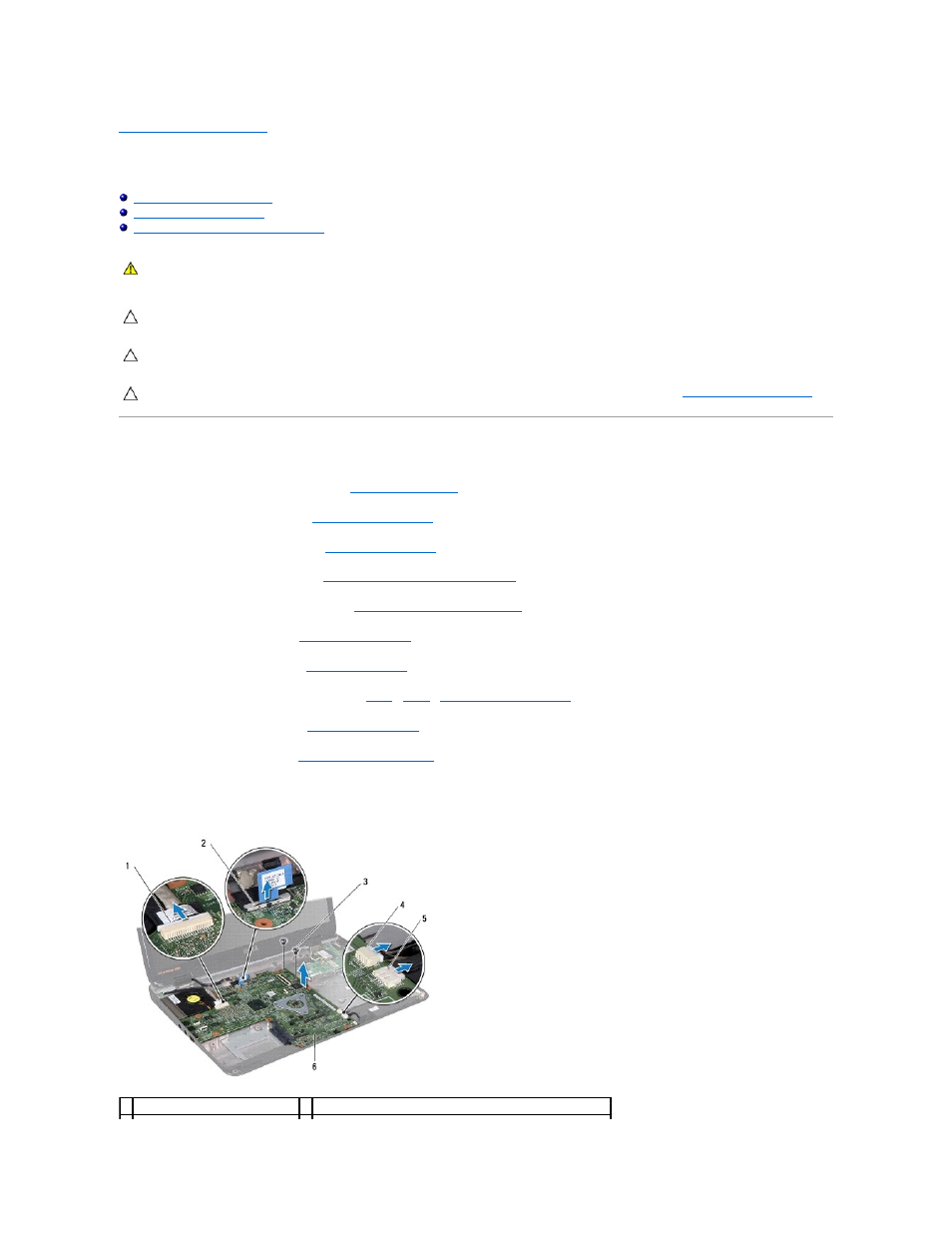

1 разъем кабеля платы разъема VGA 2 разъем кабеля дисплея
