8. Снимите клавиатуру (см. раздел Извлечение клавиатуры ).
9. Отсоедините кабели сенсорной панели , индикатора состояния и кнопки питания от разъемов на системной плате.
10. Выверните пять винтов , которыми упор для рук крепится к системной плате.
11. Вставьте пластиковую палочку между корпусом компьютера и упором для рук , затем приподнимите упор для рук и извлеките его из компьютера.
Установка упора для рук
1. Выполните действия , описанные в разделе Перед началом работы .
2. Выровняйте фиксаторы на упоре для рук с выступами в корпусе компьютера и осторожно установите упор для рук на место .
3. Вверните обратно пять винтов , которыми упор для рук крепится к системной плате.
ПРЕДУПРЕЖДЕНИЕ . Чтобы избежать повреждения разъема , разожмите защелку разъема, фиксирующую кабель, и лишь затем извлеките
его .

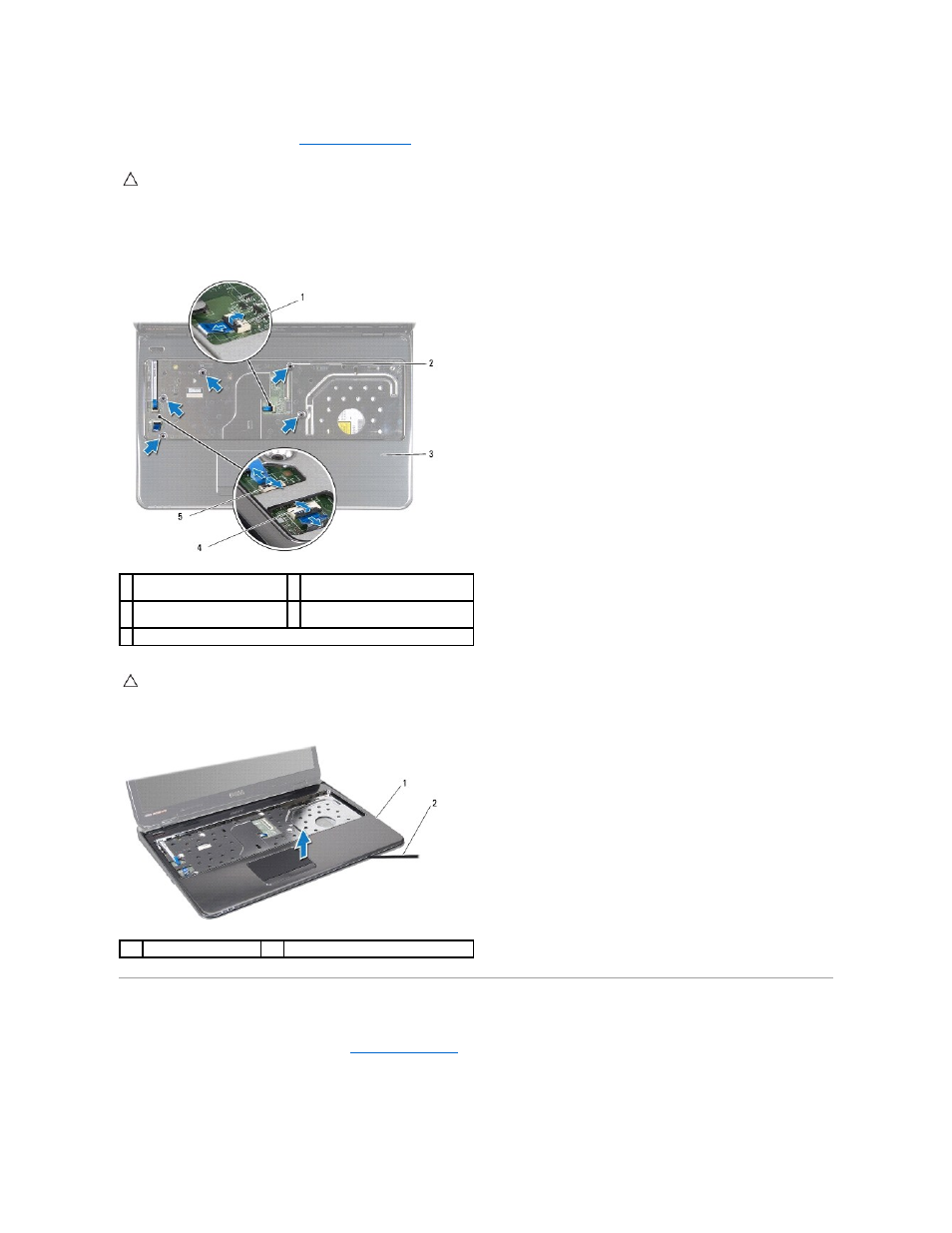

1 разъем кабеля сенсорной
панели
2 винт
3 упор для рук 4 разъем кабеля индикатора
состояния
5 разъем кабеля кнопки питания
ПРЕДУПРЕЖДЕНИЕ . Осторожно отсоедините упор для рук от корпуса компьютера , стараясь не повредить его.
1 упор для рук 2 пластиковая палочка
