Замена срезного болта маркера
См. рисунок 89
Кронштейн маркера прикрепляется к корпусу
маркера при помощи шарнирного болта и
срезного болта . Третий зажимной винт
действует как держатель верхней части
креплении срезного болта.
Срезной болт предназначен для того, чтобы
обезопасить маркер при столкновении с
препятствием. Этим предотвращаются
повреждения маркера.
Если срезной болт срывается, замените его
болтом того же размера и класса или болтом
такой же длины.
Поставляемый болт - это деталь Great Plains с
номером 802-589C HHCS 7/16-14X2 GR5
Это болт
7
/
16
-14 x 2 дюйма, класс 5. Если в
наличии нет точно такого же болта для замены,
временно его можно заменить метрическим
болтом M10x0.75 класс 8.8.
Опасность повреждения оборудования:
Нельзя заменять срезной болт болтом более высокого
класса, так как столкновение со следующим
препятствием может привести к повреждению
маркера.
Примечание: Нельзя заменять срезной болт
болтом меньшего класса, или меньшим
болтом, так как в этом случае болт будет
срываться слишком быстро.
Если условия работы приводят к частым
срываниям срезного болта, храните запасные
болты в отверстиях для хранения болтов на
основании маркере.
Перед установкой нового срезного болта затяните
винты шарнира
5
/
8
-11x5 дюймов и зажимные
винты (, ) настолько, чтобы кронштейн
маркера двигался с некоторым сопротивлением,
если нажать на него рукой.
Примечание: Повторите описанные выше шаги
регулировки болта в начале каждого
сезона.
Диск маркера
См. рисунок 90
Если колпачок уплотнения из консистентной
смазки 1 для подшипников ступицы маркера
поврежден или утерян, разберите и почистите
втулку. Произведите полную замену
консистентной смазки и установите новое
уплотнение или новый колпачок.

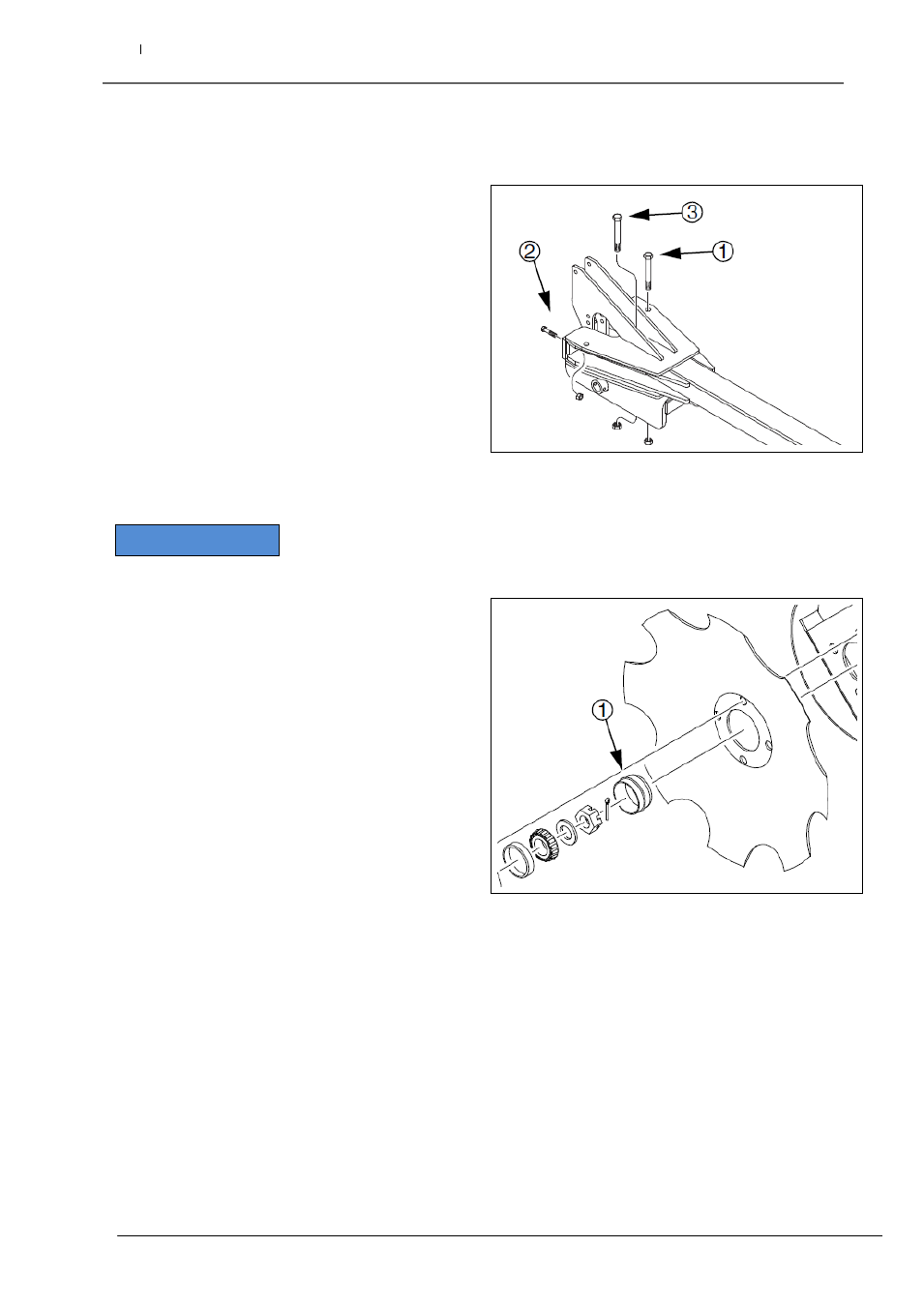

Рисунок 89
Основание срезного болта маркера
Рисунок 90
Подшипник и колпачок маркера
