Удалите транспортные болты заднего
опорного колеса
Для предотвращения вращения опорных колес
при разгрузке опорные колеса заблокированы
стопорными транспортными болтами в положении
полного реверса.
См. рисунок 102
8. С каждого заднего опорного колеса снимите
один комплект:
802-065C HHCS 3/4-10X2 1/4 GR5
804-093C плоская шайба, 3/4 жесткая
ASTMF436
Снятые детали могут храниться на транспортных
скобах (если есть).

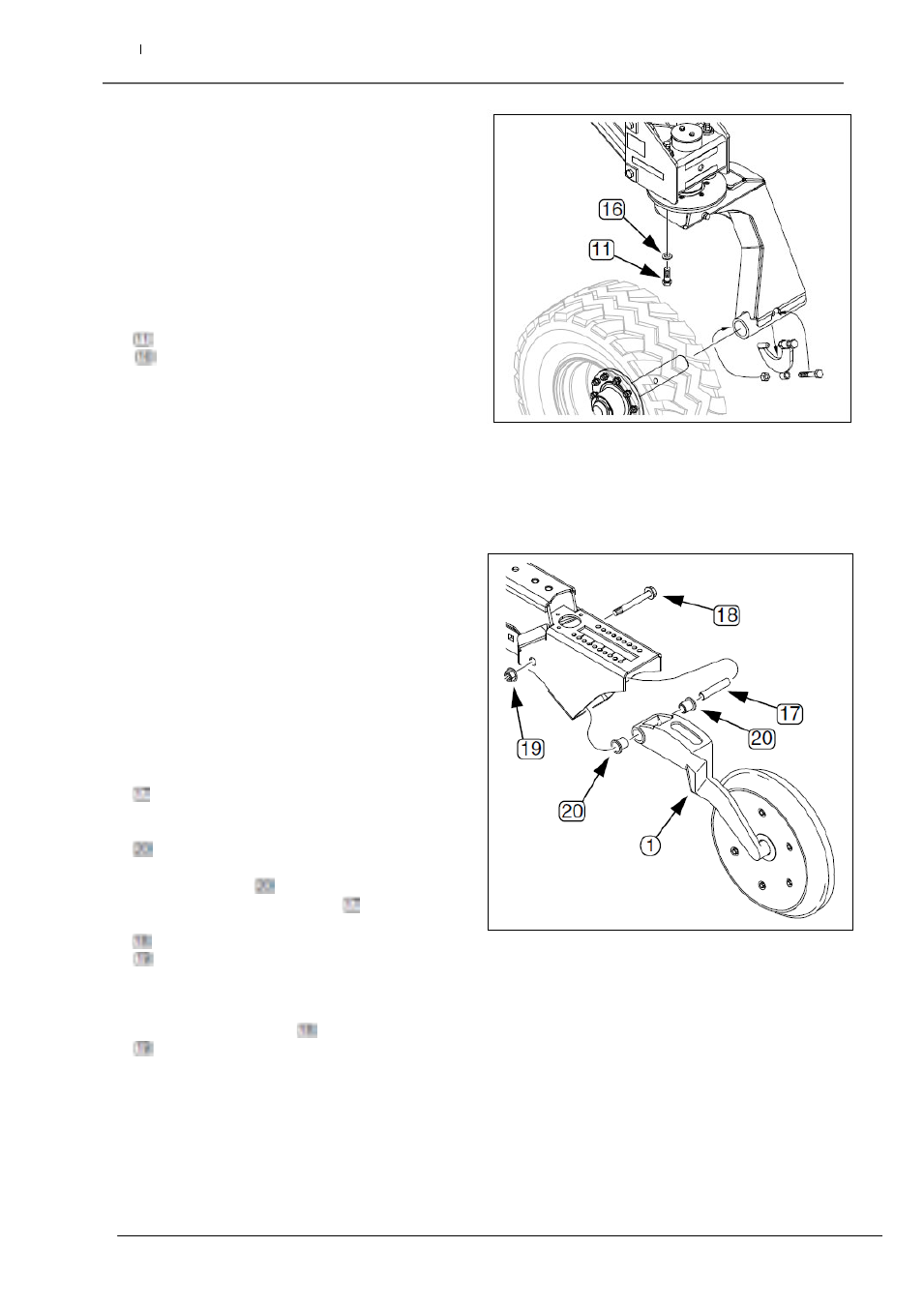

Рисунок 102
Стопорные болты копирующего колеса,
опорного колеса
Установите прикатывающие колеса
боковых секций
Чтобы выполнять требования к габаритам при
транспортировке автотранспортом, кронштейны
прикатывающих колес и колеса на боковых
секциях не устанавливаются на заводе-
изготовителе.
См. рисунок 103
Начните с левого конца левой боковой секции.
9. Отберите по одной детали:
Блок кронштейна и прикатывающего колеса
(точные номера деталей могут быть разными, в
зависимости от опций высевающих секций на
сеялке)
198-137D труба шарнира прикатывающего
колеса
и две детали:
817-084C втулка шарнира параллельных
рычагов
Вставьте втулки
с двух сторон в шарнир
кронштейна. Вставьте трубу во втулки.
10. Отберите по одной детали:
802-421C HFS 1/2-13X3 3/4 GR5 SPTHD
803-169C шестигранная стопорная гайка
1/2-13 PLT
Выровняйте узел прикатывающего колеса с
отверстием шарнира в раме сошника.
Зафиксируйте болтом
и стопорной гайкой
.
11. Повторите шаги 9 и 10 для каждой боковой
высевающей секции.
Рисунок 103
Типичный блок прикатывающего колеса
