Выравнивание сеялки, Выравнивание в поперечном направлении – Инструкция по эксплуатации Great Plains 3S-4010HD Operator Manual
Страница 70
196-522M-RUS
03/28/2012
.
3S-4010HD и 3S-4010HDF
GreatPlainsManufacturing, Inc.
66
Выравнивание сеялки
Прежде чем выполнять какие-либо настройки по
выравниванию, убедитесь, что гидравлическая
система полностью заправлена, воздух стравлен и
цилиндры рефазированные.
Выравнивание в поперечном
направлении
Все секции рамы должны быть на одном уровне,
чтобы обеспечить одинаковую глубину заделки
семян. Прежде чем использовать сеялку в полевых
условиях, выполните эти действия и убедитесь, что
секции сеялки находятся на одном уровне от
одного края к другому. Проверьте также, чтобы
колтеры, смонтированные на раме, и все
высевающие секции были налажены на
соответствующую глубину и нагрузку на секцию
а
(кроме тех, которые находятся в колеях трактора).
Периодические настройки уровня рамы могут не
требоваться, но если возникают проблемы с
неодинаковой глубиной, проверьте выравнивание
сеялки и выполните следующие действия.
1. Выполните
"Стравливание воздуха из
гидравлической системы" на странице 64,
прежде чем идти дальше.

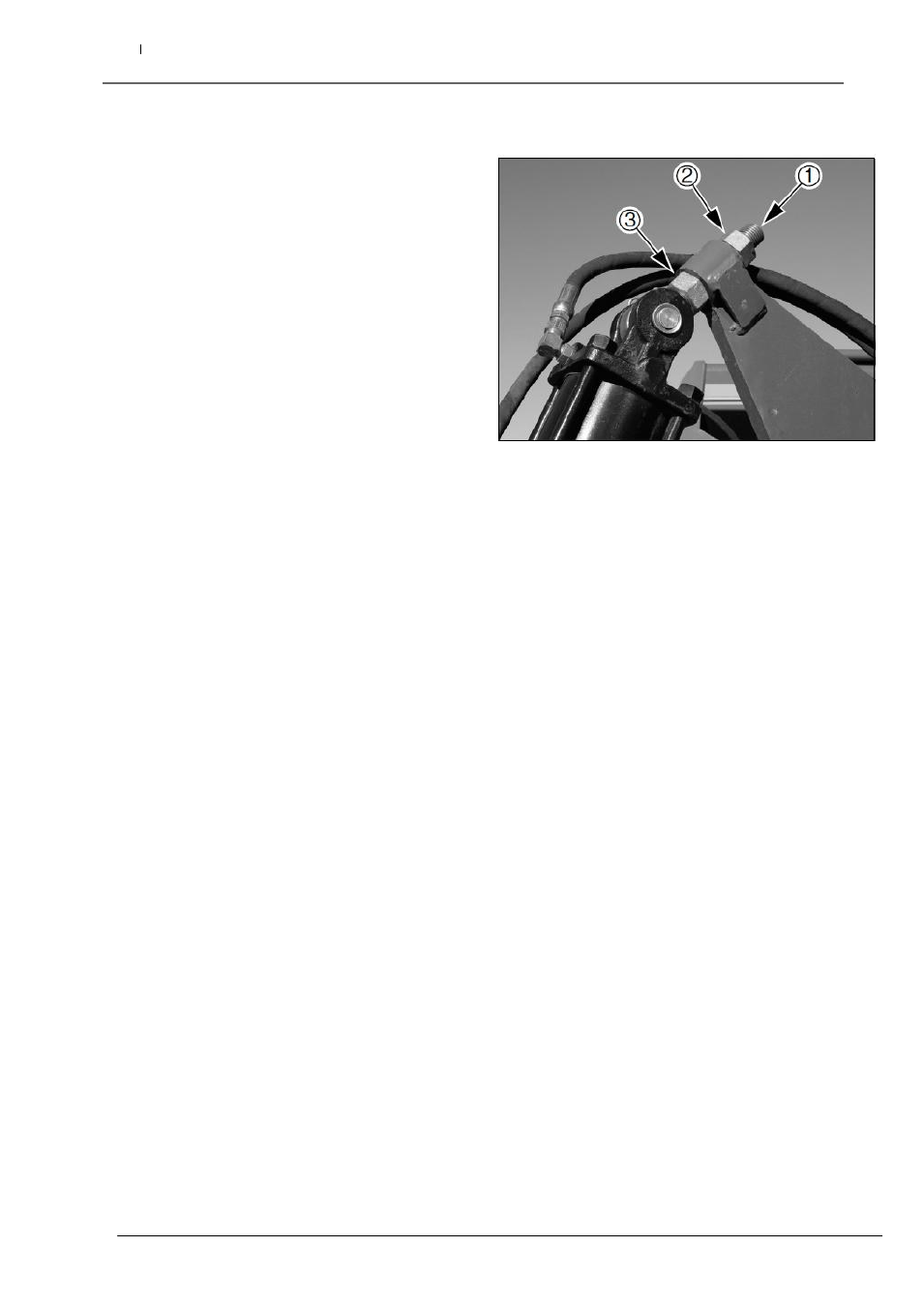

Рисунок 77
Рым-болт копирующего колеса
См. рисунок 77
Регулировка стартовой точки:
2. Найдите рым-болты со стороны основания
цилиндров копирующих колес. Рым-болт
блокируется в нужном положении контргайкой
. Заметьте длину резьбы, которая выступает
над верхней гайкой и под нижней
регулировочной гайкой . Если выступающие
концы примерно одинаковы, начальные
настройки не требуются. Перейдите к шагу 4.
3. Если выступающие участки резьбы над и под
гайками не одинаковы, отверните и
отрегулируйте контргайки, чтобы длина
выступающей резьбы была примерно
одинаковой вверху и внизу. Повторите для
другой стороны сеялки.
Процедура регулировки:
4. Установите сеялку на ровной поверхности.
Сеялка разложена, при помощи подъемных
цилиндров поднимите сеялку до максимально
высокого положения. При работе двигателя
трактора на холостых оборотах, рефазируйте
цилиндры, удерживая гидравлический рычаг в
положении ВКЛ в течение дополнительных 30
сек. Немедленно опустите секции, чтобы
колтеры и сошники почти соприкоснулись с
землей.
5. Смещайте регулировочные гайки рым-болта
копирующего колеса , пока сошники на
наружном конце сеялки не будут на том же
уровне, что и сошники в центре сеялки.
Примечание: Настройки рым-болтов выполнять
легче, если сеялку сначала опустить на
землю, чтобы снять часть нагрузки с
цилиндров.
6. Повторяйте описанные выше шаги, пока сеялка
не станет ровной от одного края к другому в
состоянии готовности к севу в данных условиях.
a. Если настройки высевающих секций неодинаковые, это может
привести к разной высоте секций. Прежде чем регулировать
уровень рамы, необходимо сбалансировать высевающие секции.
