Регулировка защелки и
нажимной пластины
См. рисунок 85
На каждом заднем опорном колесе есть по две
независимые настройки, которые могут
потребовать внимания, если через несколько
сезонов произойдет некоторый износ внутренних
рабочих поверхностей:
Защелка опорного колеса (снаружи с обеих
сторон): эта предохранительная защелка-
фиксатор защелкивает опорное колесо в
положение для буксировки при движении вперед.
Она обеспечивает удержание сеялки при
движении по полю и при транспортировке.
Нажимная пластина опорного колеса (внутри с
обеих сторон): эта деталь служит поворотным
тормозом и помогает предотвращать
раскачивание опорного колеса при
транспортировке.
Если опорные колеса не защелкиваются при
движении вперед, сначала проверьте регулировку
болта и при необходимости замените штифт
защелки опорного колеса и/или пластину
защелки.

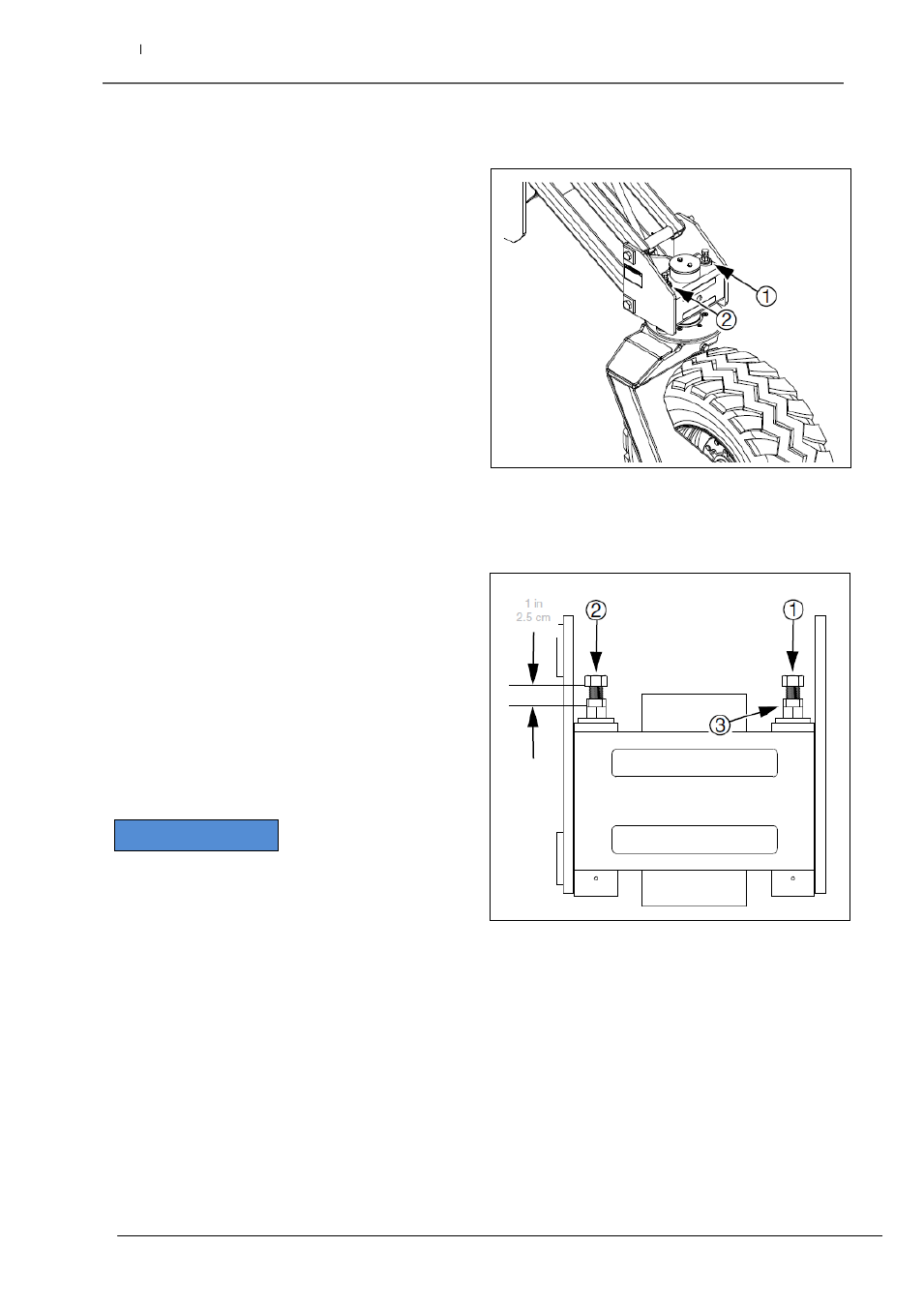

Рисунок 85
Настройки заднего опорного колеса
(показана левая сторона)
Если опорное колесо раскачивается при
поворотах во время транспортировки,
отрегулируйте болт нажимной пластины .
См. рисунок 86
Заводские настройки для обеих деталей
составляют 1 дюйм (2.5 см) от поверхности
головки болта до верха сварной детали. Если
следует заменить компоненты нажимной
пластины или защелки, установите болты в
положение, характерное для фабричных
настроек.
Настройка болта фиксатора не должна быть
меньшей 1 дюйма.
Регулировки прижимной плиты
1. Отверните контргайку .
2. Закручивайте болт по часовой стрелке, пока
пружина не будет полностью сжата.
3. Отверните болт назад на 1/4 дюйма (6 мм).
4. Затяните контргайку.
Рисунок 86
Регулировочные болты заднего опорного колеса
(показана правая сторона)
ПРИМЕЧАНИЕ
