Регулировка очистителей рядков

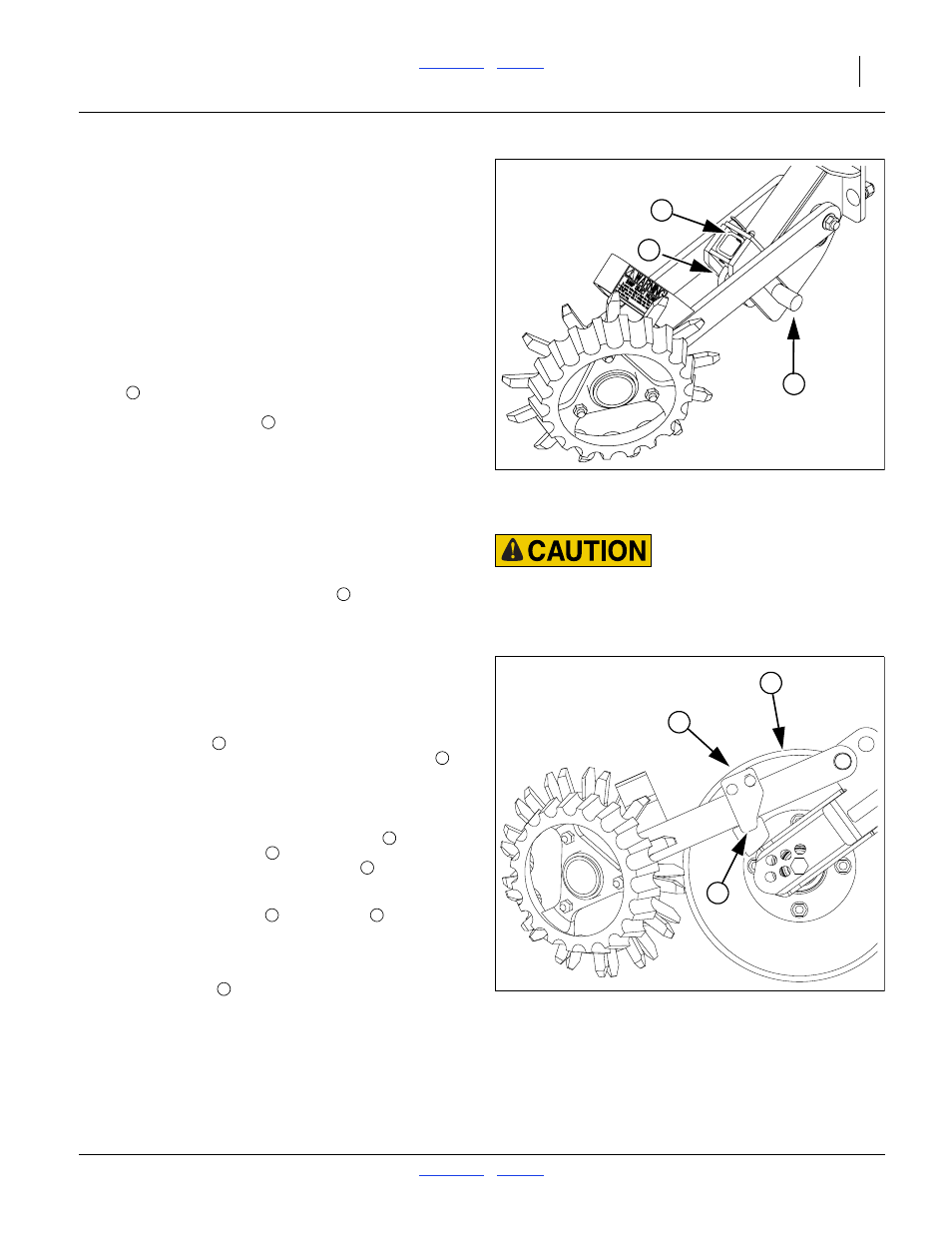

См. Рисунок 87 и Рисунок 88
Опционные очистители рядков Martin крепятся к сошникам
двумя способами:
Очиститель рядка устанавливается на сошник (отдельно) или
крепится к колтеру на сошнике (к опоре колтера независимо
от наличия или отсутствия режущего диска).
Два параметра требуют регулировки:
1.
Расположение колеса (используйте переднее или заднее
крепежное отверстие для настройки более или менее
агрессивного режима работы)
2. Высота колеса определяется положением упора. Рычаги
очистителя являются “плавающими”. Упор определяет
только самое нижнее положение.
Если очиститель крепится непосредственно к сошнику, то
глубина его работы регулируется при помощи поперечной
трубки на опоре. Если очиститель крепится к колтеру
сошника, высота его работы регулируется посредством
скользящего упорного блока .
Очистители рядков требуют регулировки в случае изменения
условий эксплуатации и типа семян, а также по мере износа
колтеров и сошников. Если очиститель настроен правильно,
он убирает пожнивные остатки, не соприкасаясь с грунтом.
“Заглубление” очистителя может ухудшить качество
прикатывания семян.
Рекомендуемая исходная высота очистителей: концы стоек
располагаются на уровне земли.
Во время регулировки сеялка должна быть в поднятом
положении. Установите замки цилиндров подъема.
Проверяйте степень затяжки болтов перед каждым
сезоном работы, чтобы предотвратить соскальзывание
упорного блока .
Регулировка очистителя рядка:
1.
Определите, на какое расстояние следует переместить
очиститель, измерив дистанцию от самой нижней стойки
до земли.
2. Поместите весь очиститель или основную его часть на
опору во избежание травм и для облегчения регулировки.
Ослабьте болты на очистителях, устанавливаемых на
колтеры сошников; или снимите изогнутый палец на
очистителях, устанавливаемых непосредственно на
сошники.
3. Поместите рычаг на нужную высоту при помощи опоры.
4. Если очиститель устанавливается непосредственно на
сошник: сдвигайте регулировочную трубку до тех пор,
пока поперечная трубка ни коснется нужного участка
рычага. Вставьте изогнутый палец в наиболее
близкую пару отверстий.
5. Если очиститель устанавливается на колтер сошника:
сдвигайте упорный блок вдоль рычага :
- назад по направлению к шарниру, если нужно поднять
очиститель выше
- вперед по направлению к стойкам, если нужно опустить
очиститель ниже.
Затяните болты . Каждая пара отверстий меняет
высоту работы очистителя в среднем на 19 мм.
6. Убедитесь в правильности расположения очистителя.
См. дополнительную информацию о применении,
регулировке и обслуживании очистителя в руководстве по его
эксплуатации (204-085M-A).
3
2
1
ОСТОРОЖНО! Острые детали:
Стойки очистителей рядков, металлические кромки и
режущие диски имеют острые края. Надевайте перчатки
для выполнения регулировки данных элементов.
Рисунок 87
Регулировка очистителя,
устанавливаемого на сошник отдельно
27308
3
6
5
6
4
5
Рисунок 88
Регулировка очистителя,
устанавливаемого на колтер сошника
27343
5
2
1
3
2
6 4
5
