Регулировка копирующего колеса маркера
См. Рисунок 60
Опорное колесо маркера
поддерживает внутреннюю
секцию рычага маркера.
Если во время выполнения операций с маркерами опорное
колесо не касается земли или часто отсутствует контакт с
поверхностью, следует снять болты и переместить колесо
на более низкую группу отверстий.
Если диск маркера часто отрывается от поверхности, может
потребоваться поднять опорное колесо и переместить его на
более высокую группу отверстий.
Замена срезного болта маркера
См. Рисунок 60
На случай, когда маркер цепляется или сталкивается с каким-
либо препятствием, предусмотрен выход из строя срезного
болта на сгибе маркера, в результате чего он прокручивается
на пальце и возвращается в исходное положение.
Срезной болт является винтом с шестигранной головкой:
(1/2-13 x 2,5 дюйма) класс 5, номер Great Plains: 802-130C
(1/2-13) контргайка, номер Great Plains: 803-019C.
Установите новый срезной болт на вертикальные планшайбы
с противоположной стороны от шарнирного болта. Не
используйте болт более высокого класса, так как при
задевании маркера может произойти повреждение орудия. Не
используйте болт более низкого класса, так как это может
привести к нежелательным срезам.
Регулировка провисания цепи маркера
Компания Great Plains рекомендует проверять длину цепи
маркера раз в несколько лет. Если во время обслуживания или
ремонта происходит размыкание звеньев, следует
переустановить цепь и отрегулировать провисание.
Во время выполнения проверки и регулировки маркер
должен быть сложен и закреплен на опоре.
См. Рисунок 61
Поднимите в горизонтальное положение свободный край
сварного узла подъемного рычага . Закрепите цепь таким
образом, чтобы она была туго натянута.
Оптимальное положение маркера над поверхностью поля
перед полным раскладыванием составляет 60-90 см.
ПРИМЕЧАНИЕ! Возможно повреждение оборудования/
сбой работы маркера:
Слишком длинная цепь приводит к избыточной нагрузке на
маркер и нежелательным повреждениям при резком ударе о
землю во время раскладывания, а слишком короткая цепь
может препятствовать полному опусканию маркера на
опору при складывании или быть причиной
неудовлетворительной работы маркера, включая
отсутствие контакта с землей на неровной поверхности.

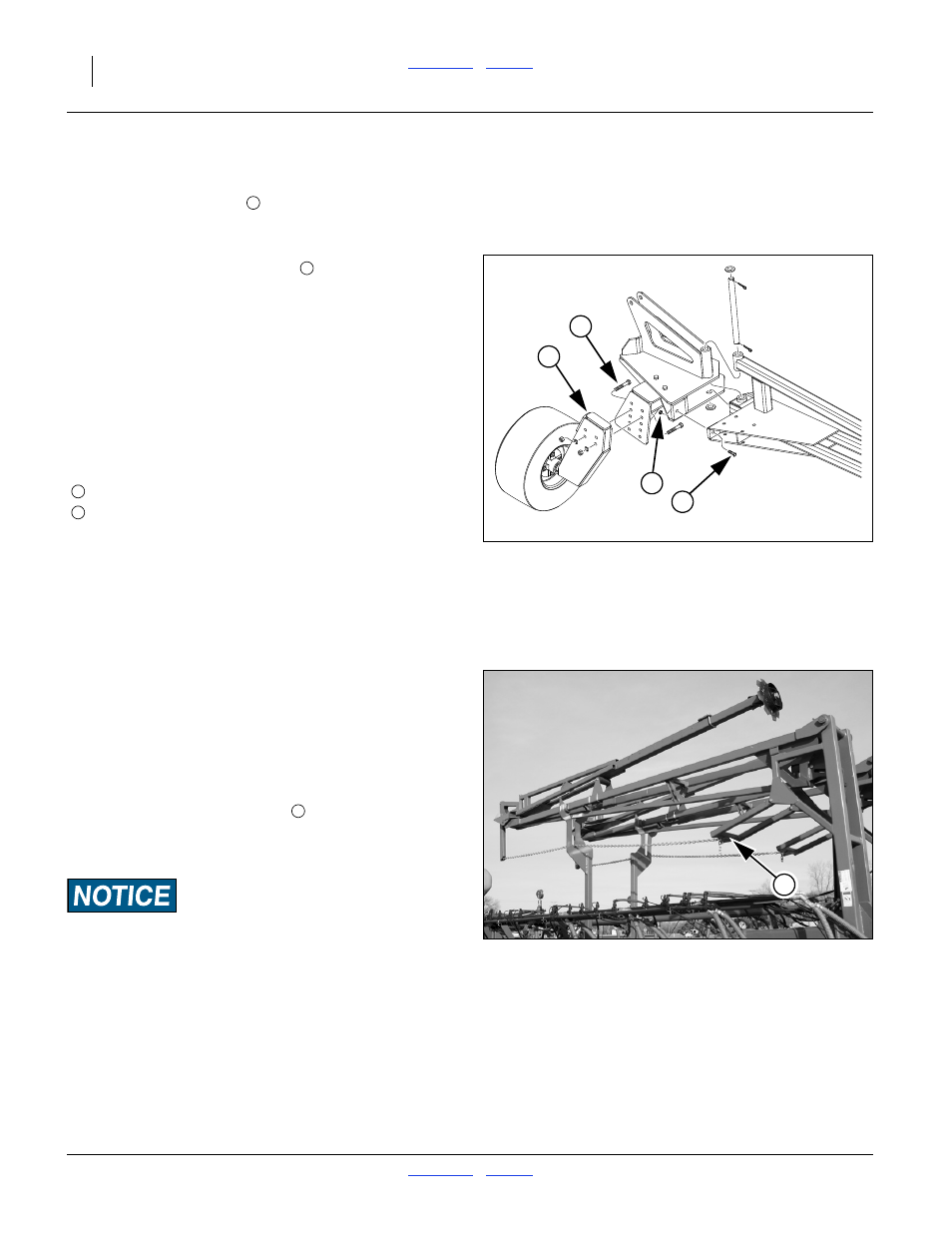

Рисунок 60
Копирующее колесо и срезной болт
маркера
29516
2
1
3
4
1
2
3
4
Рисунок 61
Провисание цепи маркера
26057
5
5
