Great Plains Manufacturing, Inc.

Содержание Индексы

Инструкции по эксплуатации

41

03/05/12

Содержание Индексы

401-406M-RUS

Электрическое сцепление

Сцепная муфта включает или выключает группы сошников.

Стандартная сеялка YP24 имеет три муфты в системе

приводов высевающих аппаратов.
Стандартная система муфт регулируется оператором. Для

управления секциями через монитор требуется опционная

система Swath Command™ (стр. 42).
Переключатели “Лево” (Left)

/ “Центр” (Center)

/

“Право” (Right)

управляют сошникам левой, центральной

и правой секции соответственно. Параметры, указанные в

таблице

ниже,

являются

стандартными

заводскими

настройками для конфигурации Вашей сеялки.

“Главный выключатель” (Master) управляет всеми

сошниками, независимо от типа привода. Для всех остальных

переключателей положение “Выкл” (OFF), вниз, отключает

муфты от питания и выключает соответствующие им группы

сошников. Когда любой переключатель (включая “Главный

выключатель”) находится в положении “Вкл” (ON), над ним

горит светодиодный индикатор.

Охват переключателей муфт

Блокировка электрической муфты

Когда происходит сбой работы электрической муфты, ее

можно привести в действие механическим путем.
См. Рисунок 40 и Рисунок 41
1.

Удалите резиновые заглушки

с защитного диска

для доступа к блокировочным отверстиям. Следует

просто выдавить заглушки со стороны муфты.

2.

Выровняйте прорези

напротив отверстий

. Если в

просвете половина отверстия или все отверстие закрыто

металлическим диском ,

значит отверстие не

выровнено относительно прорези.

3.

Вставьте длинные метрические болты (M8-1,25 x 14 мм)

. Когда отверстие выровнено относительно прорези,

болт входит с минимальным сопротивлением вплоть до

касания поверхности муфты.

4.

Поставьте резиновые заглушки на место, чтобы не

потерять их.

Примечание: Используйте только рекомендуемые длинные

болты (14 мм). Более длинный болт приведет к

повреждению муфты, болт меньшей длины не

обеспечит блокировку муфты.

“Лево”

Кол-во

рядов

“Центр”

Кол-во

рядов

“Право”

Кол-во

рядов

24 ряда

(76 см; одинарные)

1-9

10-15

16-24

36 рядов

(50,8 см; одинарные)

1-14

15-22

23-36

47 рядов

(38,1 см; одинарные)

1-18

19-29

30-47

48 рядов

(76,2 см; сдвоенные)

1-18

19-30

31-48

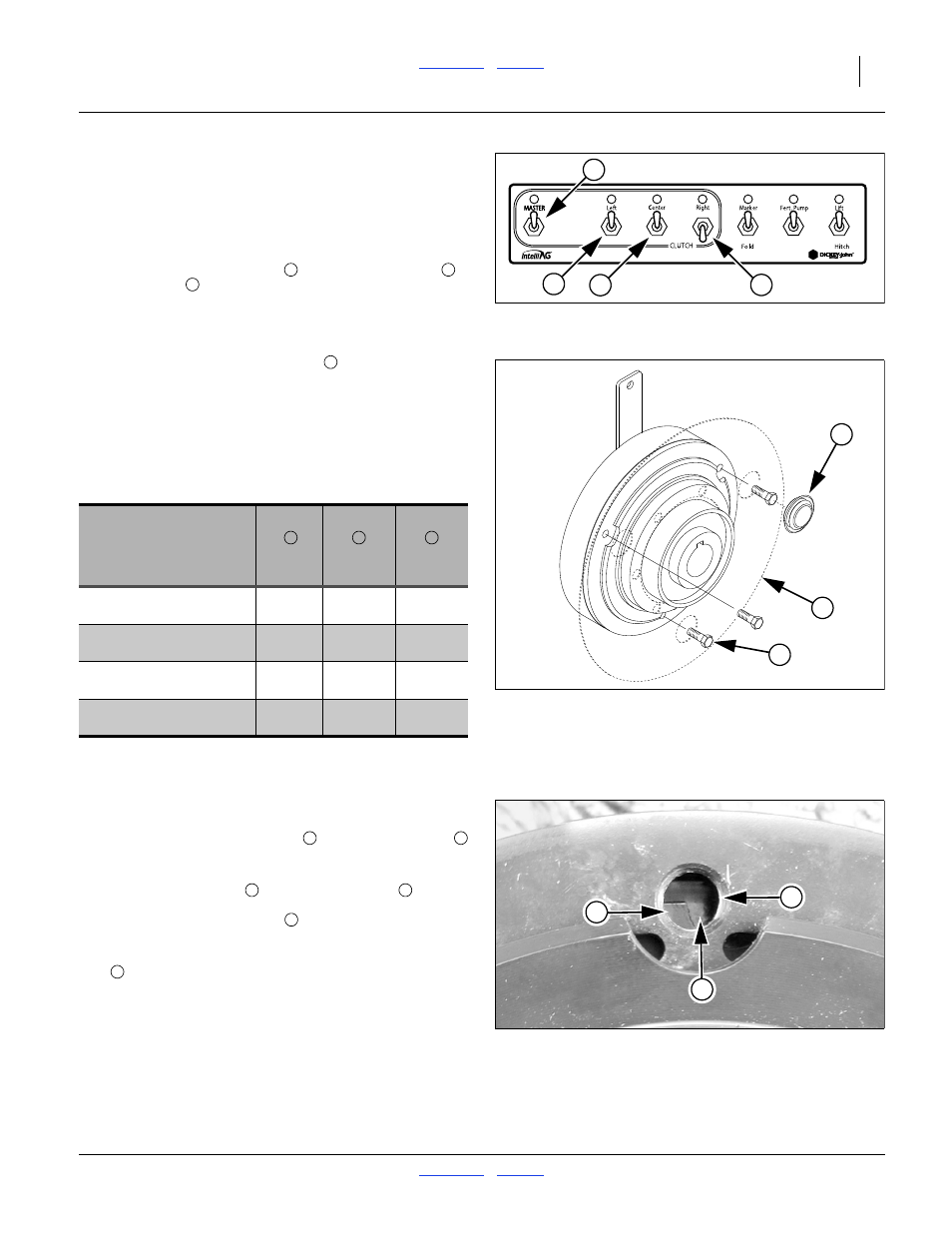

Рисунок 39

Модуль управления: переключатели

муфт

26120

1

2

3

4

2

3

4

Рисунок 40

Блокировка электрической муфты

29329

5

1

2

1

2

3

4

Рисунок 41

Пластина муфты рядом с прорезью

26168

6

4

3

1

2

3

4

6

5
