Предыдущий стиль шлангов с цветовой маркировкой
См. Рисунок 7
Гидравлические шланги Great Plains имеют цветовую
маркировку, что позволяет правильно соотносить их с
соответствующими
выходами
трактора.
Шланги,
подключаемые к одному удаленному клапану, обозначены
одинаковым цветом.
Чтобы различать шланги одного гидравлического контура,
смотрите на схему их подключения. Шланг, который
обозначен цилиндром с выдвинутым штоком, подходит к
основанию цилиндра. Шланг, который обозначен цилиндром
с втянутым штоком, подходит к штоковой полости цилиндра.
Для подключения гидровентилятора и гидромоторов следует
прикрепить шланг, на котором изображен цилиндр с
втянутым штоком, к стороне нагнетания мотора, а шланг, на
котором изображен цилиндр с выдвинутым штоком, к
обратной стороне мотора.
Для мотора гидровентилятора требуется подключить третью
линию, возвращающую рабочую жидкость из картера мотора
вентилятора.
Защитное уплотнение гидромотора
вентилятора
Сливной патрубок (картера) низкого давления
1.
Прикрепите сливной шланг картера мотора к сливному
патрубку низкого давления.
Примечание: Сливной шланг картера мотора имеет меньший
диаметр (0,6 см) и небольшой плоский
соединитель.
2.
Соедините обратный шланг низкого давления мотора с
обратным патрубком низкого давления. Он имеет
большую быстросменную муфту (диаметр: 2,7 см).
3.
Подсоедините гидравлические шланги к выходам
трактора.
Цвет
Функция гидравлики
Белый
Складывание боковых секций/складывание
маркеров/вспомогательная гидравлика
Синий
“Подъем “/(и “Дышло”, если дышло на
гидравлическом управлении)
Оранжевый
Вентилятор
Желтый
Гидропривод
ПРИМЕЧАНИЕ!
Можно
повредить
уплотнение
гидромотора
:
В первую очередь, перед подключением впускного и
обратного шланга, необходимо подсоединить сливной
шланг картера мотора, и отключить его в последнюю
очередь, чтобы не повредить мотор вентилятора
.
ПРИМЕЧАНИЕ!
Можно
ухудшить
работу
гидромотора
:
НЕ подключайте сливной трубопровод картера к порту,
отключенному от питания
.

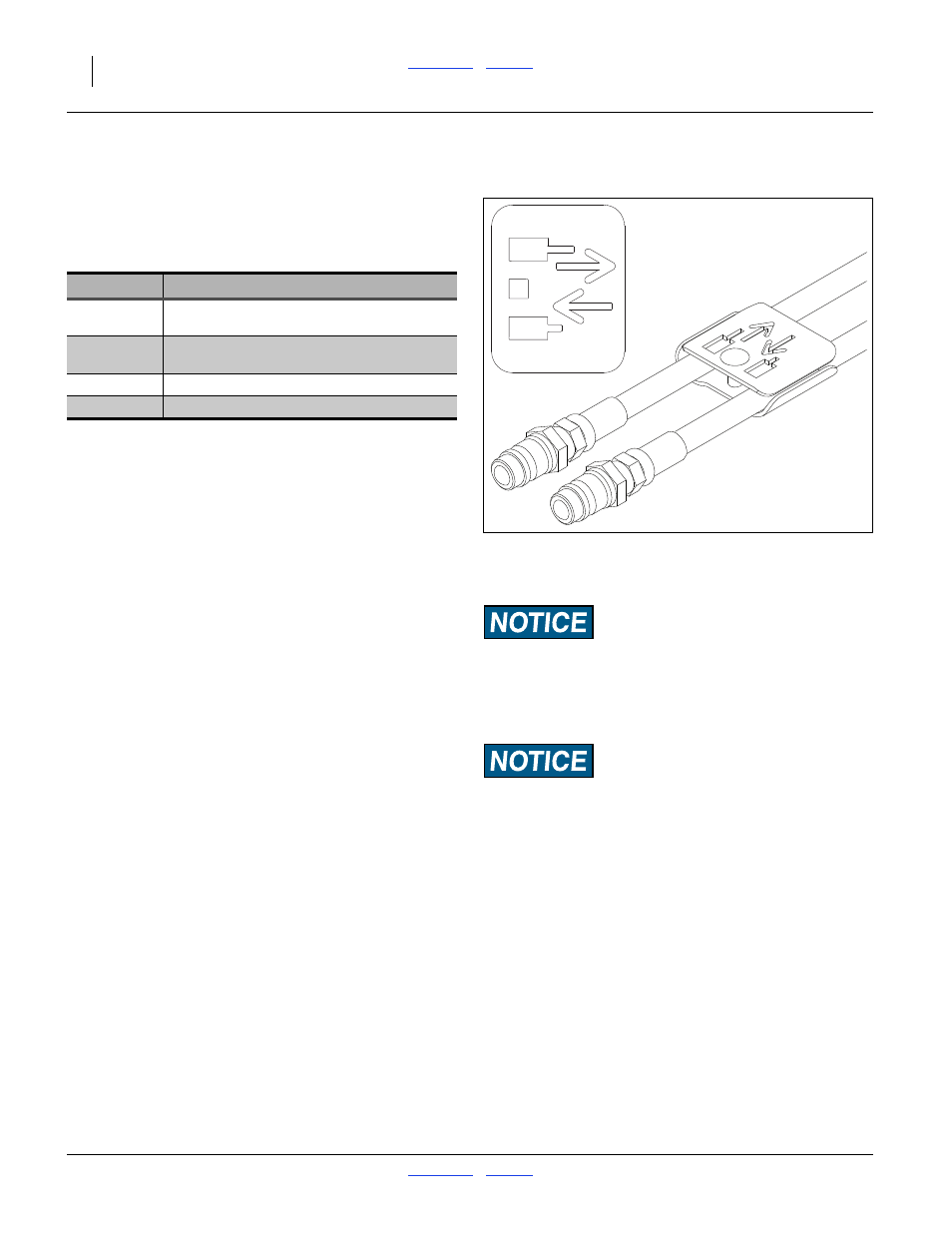

Рисунок 7
Предыдущий стиль шлангов со схемой
подключения
27270
