РАЗДЕЛ TSM 630.1 ВЫПУСК D СТР. 6 ИЗ 14
3. Переместите вращающийся элемент, чтобы установочные
винты оказались непосредственно под отверстиями доступа
к уплотнению на боковой стороне кронштейна. Плотно
приверните к валу все установочные винты. Некоторые
уплотнения снабжены держателями, которые сжимают
пружины уплотнения. После установки уплотнения на вал
снимите держатели, чтобы освободить пружины.
4. СЕДЛО МЕХАНИЧЕСКОГО УПЛОТНЕНИЯ В ВИДЕ
УПЛОТНИТЕЛЬНОГО
КОЛЬЦА. Смажьте маслом
наружную поверхность прокладочного уплотнительного
кольца. Промойте маслом уплотняющие поверхности
вращающегося элемента и седла уплотнения и вдавите
седло уплотнения в отверстие, чтобы его непритертая
поверхность оказалась заподлицо с отверстием. Установите
держатель уплотнения, винты и гайки и плотно затяните.
Снимите конусную установочную втулку.
ПОЗ. НАИМЕНОВАНИЕ ДЕТАЛИ ПОЗ. НАИМЕНОВАНИЕ ДЕТАЛИ ПОЗ. НАИМЕНОВАНИЕ ДЕТАЛИ
1 Контргайка 17 Винт набивного сальника 38 Вкладыш ведомой шестерни
2 Стопорная шайба 19 Набивка 39 Палец ведомой шестерни
3 Концевая крышка 20 Шайба держателя набивки 40 Головка с пальцем ведомой шестерни
4 Распорное кольцо подшипника (наружное) 25 Вкладыш кронштейна 43 Винт для головки
5 Манжетное уплотнение 27 Кронштейн с вкладышем 45 Прокладка предохранительного клапана
6 Шарикоподшипник 28 Винт для кронштейна 46 Винт для клапана
7 Корпус подшипника 29 Прокладка кронштейна 47 Внутренний предохранительный клапан
8 Распорное кольцо подшипника (внутреннее) 30 Трубная заглушка
48
Кассеты нагревателя для кронштейна
(только насосы 124E)
11 Полукольцо круглое (кроме H, HL) 31 Корпус (с резьбой или фланцевый)
12 Пресс-масленка 35 Прокладка головки
49*
Кассеты нагревателя для головки
(только насосы 124E)
15 Набивной сальник 36 Ротор с валом
16 Гайка набивного сальника 37 Ведомая шестерня с вкладышем
РЕМОНТ: МОДЕЛИ H, HL, K, KK, L, LQ, LL
НАСОСЫ С НАБИВКОЙ
«ВДАВЛИВАЕМОЕ» СЕДЛО МЕХАНИЧЕСКОГО
УПЛОТНЕНИЯ. Промойте маслом уплотняющие
поверхности вращающегося элемента и седла уплотнения
и установите седло уплотнения и прокладку седла через
конец вала к обработанной поверхности кронштейна.
Установите другую прокладку уплотнения, держатель
уплотнения, винты и гайки и плотно затяните. Снимите
конусную установочную втулку.
5. Подсоедините промывочную линию или продуйте
уплотнения сальниковой коробки без промывочной линии,
чтобы при пуске сальник был заполнен жидкостью.
ПРИМЕЧАНИЕ. Чтобы уплотнение служило как можно
дольше, нужно установить промывочную линию.

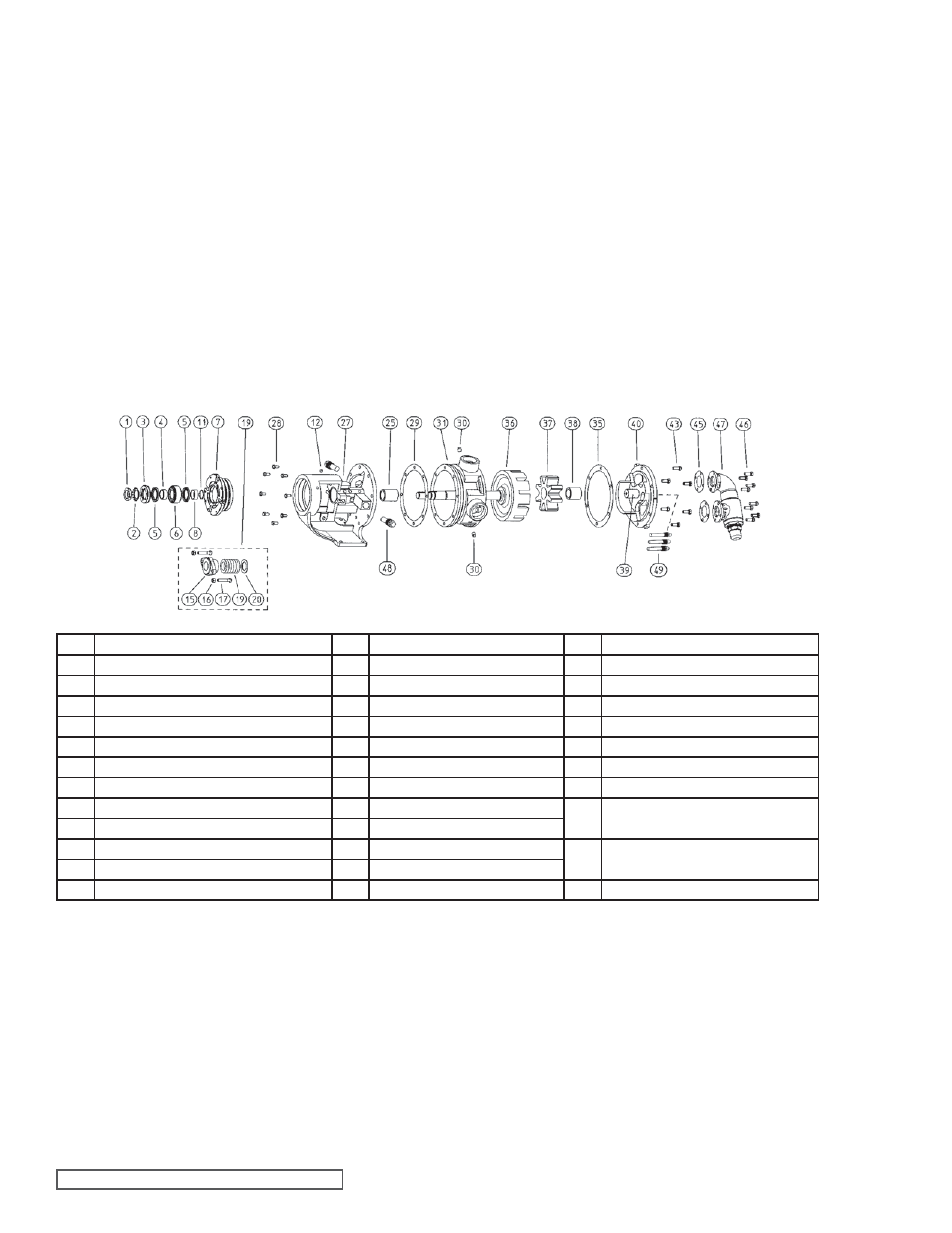

НАСОСЫ МОДЕЛЕЙ 124E/EH, 224A/AE/AH, 223A, 226A И 227A В РАЗОБРАННОМ ВИДЕ
* Число кассет нагревателей головки зависит от типоразмера
насоса и приведено в табл. 2 на стр. 13.
