4. Надвигайте кассетное уплотнение по установочной втулке
на вал до упора в торец камеры уплотнения. Снимите с
вала конусную установочную втулку.
5. Поместите в канавку вала пару круглых полуколец и
вверните корпус подшипника в кронштейн. В насосах
типоразмеров H и HL круглые полукольца отсутствуют.
6. Наденьте на вал стопорную шайбу и контргайку. Затяните
контргайку и загните один язычок стопорной шайбы в паз
контргайки.
7. Отрегулируйте торцевой зазор насоса. См. «Регулировка
упорного подшипника», стр. 10.
8. Установите винты сальника и закрепите сальник на торце
кронштейна. ПРИМЕЧАНИЕ. Пока сальник не прижат к
центральному уплотнению, несколько раз проверните вал;
затем притяните сальник достаточно плотно, чтобы сжать
прокладку. Затягивайте лишь настолько, чтобы не было
утечки, но не деформируйте сальник.
9. Зафиксируйте на валу нажимное кольцо и снимите или
отверните центрирующие зажимы, чтобы освободить
нажимное кольцо.
10. Провернув вал вручную или включив на мгновение
двигатель, проверьте биение нажимного кольца.
11. Подсоедините промывочную линию или продуйте
уплотнения сальниковой коробки без промывочной линии,
чтобы при пуске сальник был заполнен жидкостью.
ПРИМЕЧАНИЕ. Чтобы уплотнение служило как можно
дольше, нужно использовать промывочную линию.
УСТАНОВКА КАССЕТНОГО
МЕХАНИЧЕСКОГО УПЛОТНЕНИЯ
1. ПРИМЕЧАНИЕ. Задиры, оставшиеся на валу, могут в
процессе установки повредить уплотнительное кольцо на
втулке уплотнения. Осмотрите вал и все обнаруженные
задиры снимите тонкой наждачной шкуркой.
2. Очистите вал ротора и поверхность камеры уплотнения.
3. Наденьте на вал конусную установочную втулку. Обильно
смажьте вал ротора, конусную установочную втулку и
уплотнительное кольцо на внутреннем диаметре втулки
кассетного уплотнения светлым маслом. См. рис. 4.

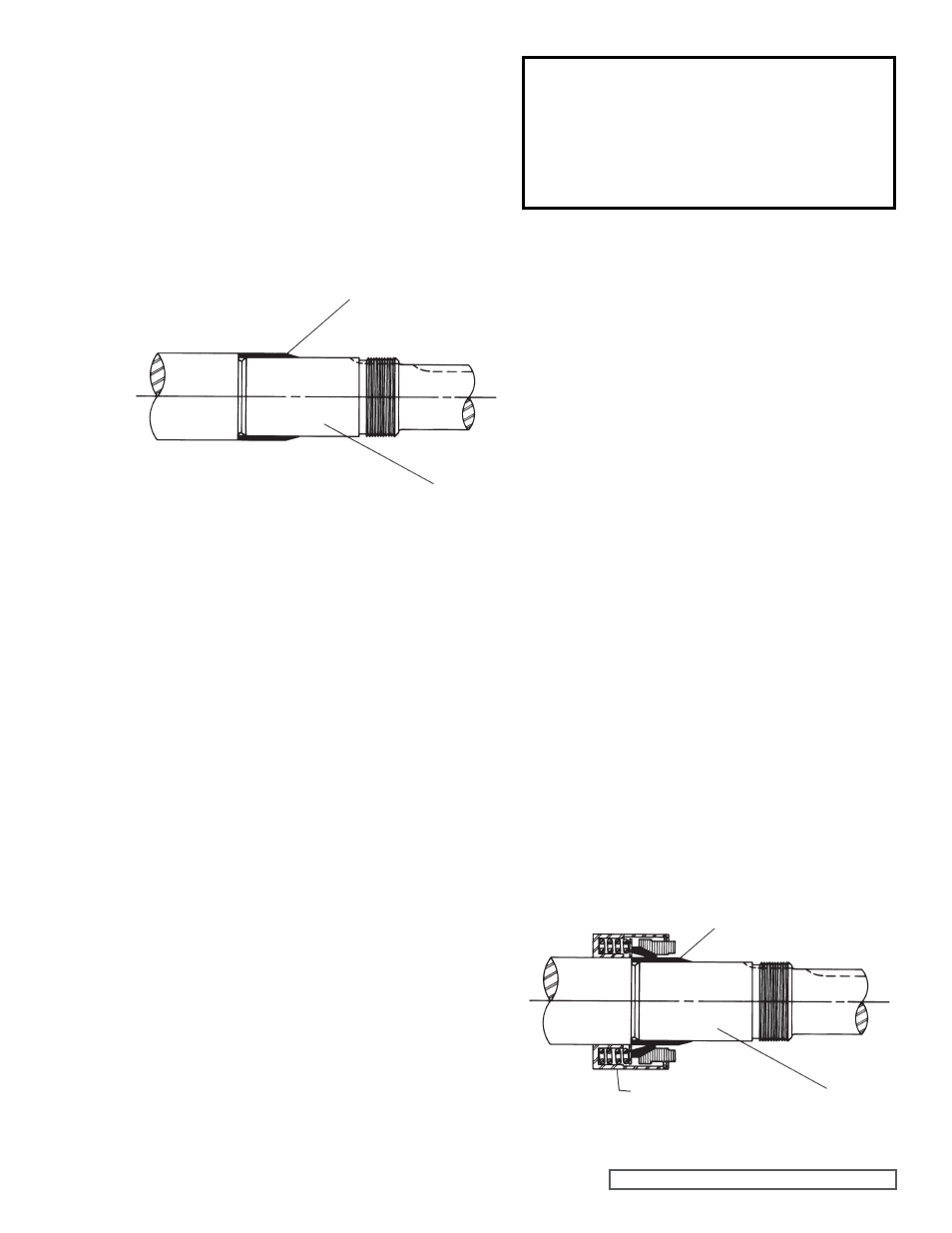

РИС. 4
КОНУСНАЯ УСТАНОВОЧНАЯ ВТУЛКА
ПЕРЕД СБОРКОЙ СМАЖЬТЕ ВАЛ РОТОРА, СКОШЕННУЮ
УСТАНОВОЧНУЮ ВТУЛКУ И ВНУТРЕННЮЮ ПОВЕРХНОСТЬ
МЕХАНИЧЕСКОГО УПЛОТНЕНИЯ СВЕТЛЫМ МАСЛОМ.
ВАЛ
ОПАСНО!
Прежде чем включать насос, убедитесь
в том, что установлены все ограждения
привода.
Неправильная установка ограждений может
привести к тяжелой травме или смерти.
СБОРКА
ДОПОЛНИТЕЛЬНОГО
МЕХАНИЧЕСКОГО УПЛОТНЕНИЯ
МОДЕЛИ:
H, HL, K, KK, L, LQ, LL4224A, 4224B (ЧУГУН)
HL, K, KK, L, LQ4224AH (ЧУГУН)
L, LQ, LL4224AE (ЧУГУН)
H, HL, K, KK, L, LQ, LL4226A (ЧУГУН С ШАРОВИДНЫМ
ГРАФИТОМ)
H, HL, K, KK, LQ, LL4223A (СТАЛЬНЫЕ НАРУЖНЫЕ
УСТРОЙСТВА)
H, HL, K, KK, LQ, LL4227A (НЕРЖАВЕЮЩАЯ СТАЛЬ)
Это уплотнение может быть установлено вместо кассетного
механического
уплотнения. Уплотнение регулируется
установочными винтами, отличается простотой установки и при
тщательной установке очень хорошо работает.
Полная разборка и сборка насоса описаны на стр. 7 и 8. На
шаге 6 разборки снимите соответствующие гайки, винты,
держатель уплотнения и седло уплотнения. Извлеките из
кронштейна трубную заглушку и отпустите винты, прижимающие
вращательный элемент механического уплотнения к валу. Это
нужно сделать до извлечения ротора, чтобы не повредить
уплотнение и вал ротора.
Установка механического уплотнения выполняется следующим
образом.
1. Очистите вал ротора и отверстие корпуса уплотнения.
Убедитесь в отсутствии грязи, абразивных частиц и
царапин. Осторожно ощупайте переднюю кромку диаметра
вала, на который будет посажено уплотнение.
Никогда не прикасайтесь к поверхностям механических
уплотнений ничем, кроме чистых рук или чистой ткани.
Мельчайшие частицы могут поцарапать уплотняющие
поверхности, что приведет к утечке.
2. Наденьте на вал конусную установочную втулку. Обильно
смажьте конусную втулку и внутреннюю поверхность
вращающегося элемента светлым маслом. Консистентная
смазка не рекомендуется. Насадите вращающийся элемент
на вал и передвигайте его по конусной втулке. См. рис. 5.
РИС. 5
КОНУСНАЯ УСТАНОВОЧНАЯ ВТУЛКА
ВАЛ ВРАЩАЮЩИЙСЯ ЭЛЕМЕНТ
МЕХАНИЧЕСКОГО
УПЛОТНЕНИЯ
