РАЗДЕЛ TSM
630.1
ВЫПУСК D
СТР. 4 ИЗ 14

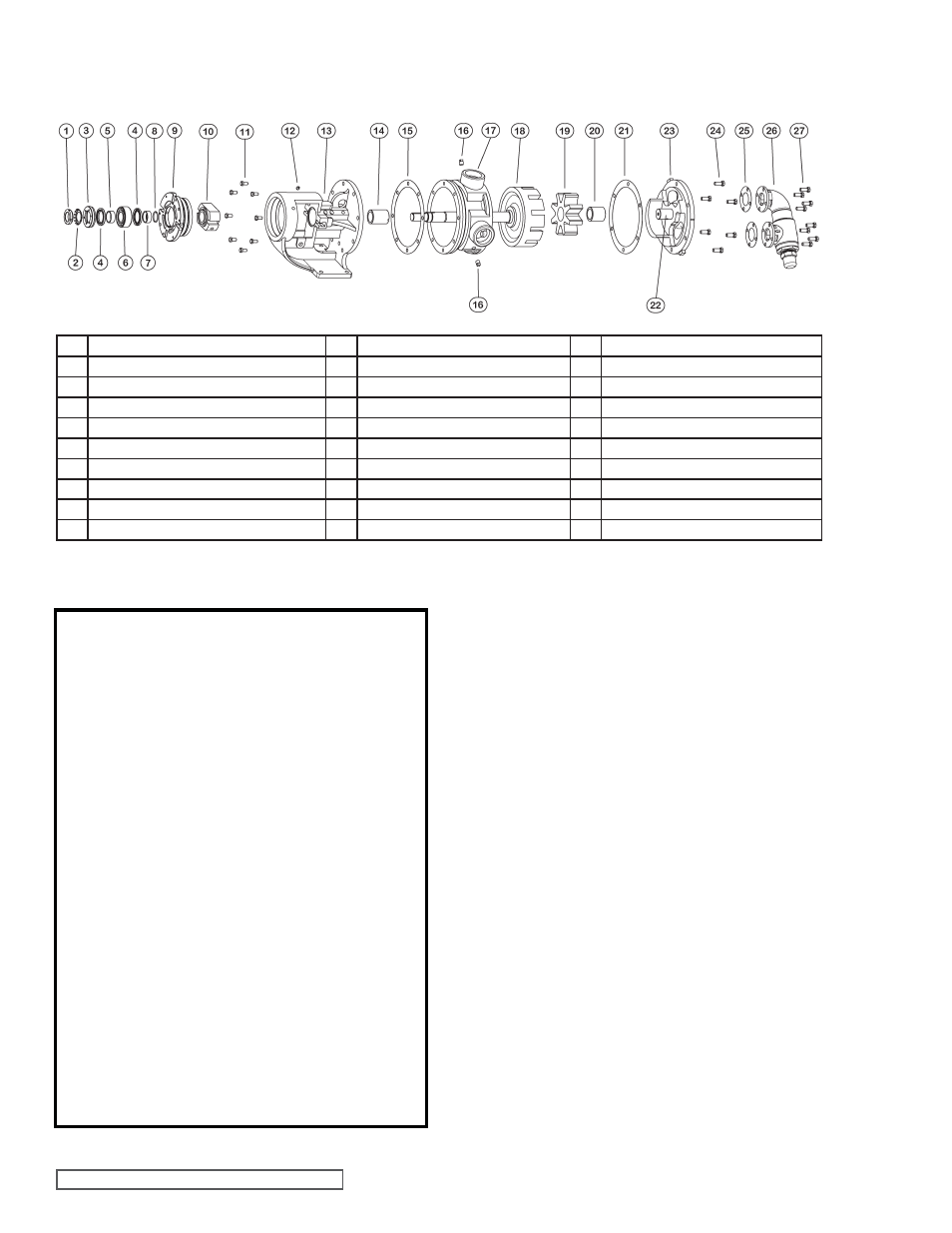

НАСОСЫ МОДЕЛЕЙ 4224A/AE/AH, 4226A, 4223A И 4227A В РАЗОБРАННОМ ВИДЕ
ПОЗ.
НАИМЕНОВАНИЕ ДЕТАЛИ
ПОЗ.
НАИМЕНОВАНИЕ ДЕТАЛИ
ПОЗ.
НАИМЕНОВАНИЕ ДЕТАЛИ
1
Контргайка
10
Кассетное уплотнение
19
Ведомая шестерня с вкладышем
2
Стопорная шайба
11
Винт для кронштейна
20
Вкладыш ведомой шестерни
3
Концевая крышка
12
Пресс-масленка
21
Прокладка головки
4
Манжетное уплотнение
13
Кронштейн с вкладышем
22
Палец ведомой шестерни
5
Распорное кольцо подшипника (наружное)
14
Вкладыш кронштейна
23
Головка с пальцем ведомой шестерни
6
Шарикоподшипник
15
Прокладка кронштейна
24
Винт для головки
7
Распорное кольцо подшипника (внутреннее)
16
Трубная заглушка
25
Прокладка предохранительного клапана
8
Полукольцо круглое (кроме H, HL)
17
Корпус (с резьбой или фланцевый)
26
Внутренний предохранительный клапан
9
Корпус подшипника
18
Ротор с валом
27
Винт для клапана
РЕМОНТ: МОДЕЛИ H, HL, K, KK, L, LQ, LL
НАСОСЫ С КАССЕТНЫМ МЕХАНИЧЕСКИМ УПЛОТНЕНИЕМ
ОПАСНО!
Прежде
чем
открывать
какую-либо
жидкостную камеру насоса Viking (насосную
камеру,
бак,
фитинг
регулировочной
крышки предохранительного клапана и т.д.),
удостоверьтесь в том, что:
1. Давление в камере полностью сброшено
через линии всасывания или нагнетания
или другие соответствующие отверстия
или соединения.
2. Привод (электродвигатель, турбина,
двигатель
внутреннего
сгорания)
«блокирован» или переведен в нерабочее
состояние и не сможет быть запущен во
время работ по обслуживанию насоса.
3. Вы знаете, с какой жидкостью работал
насос, и какие меры предосторожности
необходимы для безопасного обращения
с этой жидкостью. Найдите паспорт
безопасности материала (MSDS) для
этой жидкости, чтобы удостовериться в
правильном понимании этих мер.
Несоблюдение
указанных
мер
предосторожности может привести к
тяжелой травме или смерти.
ЗАМЕНА КАССЕТНОГО
МЕХАНИЧЕСКОГО УПЛОТНЕНИЯ
ИЗВЛЕЧЕНИЕ КАССЕТНОГО
МЕХАНИЧЕСКОГО УПЛОТНЕНИЯ
1. Отогните язычок стопорной шайбы, накидным ключом
отверните контргайку и снимите гайку и шайбу с вала.
2.
На торце корпуса подшипника отпустите два винта
с головкой под ключ и снимите корпус подшипника с
кронштейна.
3.
Из-под внутреннего распорного кольца на валу снимите
пару круглых полуколец. В насосах типоразмеров H и HL
круглые полукольца отсутствуют.
4.
Если
к
сальнику
уплотнения
подведены
трубки
промывочной или барьерной жидкости, отсоедините их,
прежде чем извлекать уплотнение. Отпустите установочные
винты кольца кассетного уплотнения, чтобы отсоединить
кассетное уплотнение от вала. Снимите два винта сальника
и вытяните кассетное уплотнение через отверстие корпуса
подшипника.
МОДЕЛИ:
H, HL, K, KK, L, LQ, LL4224A, 4224B (ЧУГУН)
HL, K, KK, L, LQ4224AH (ЧУГУН)
H, HL, K, KK, L, LQ, LL4226A
(ЧУГУН С ШАРОВИДНЫМ ГРАФИТОМ)
H, HL, K, KK, LQ, LL4223A (СТАЛЬ)
H, HL, K, KK, LQ, LL4227A (НЕРЖАВЕЮЩАЯ СТАЛЬ)
Полная разборка и сборка насоса описаны на стр. 7 и 8.
