РАЗДЕЛ TSM 630.1 ВЫПУСК D СТР. 11 ИЗ 14
ИНСТРУКЦИИ ПО
ОБСЛУЖИВАНИЮ
ПРЕДОХРАНИТЕЛЬНОГО
КЛАПАНА

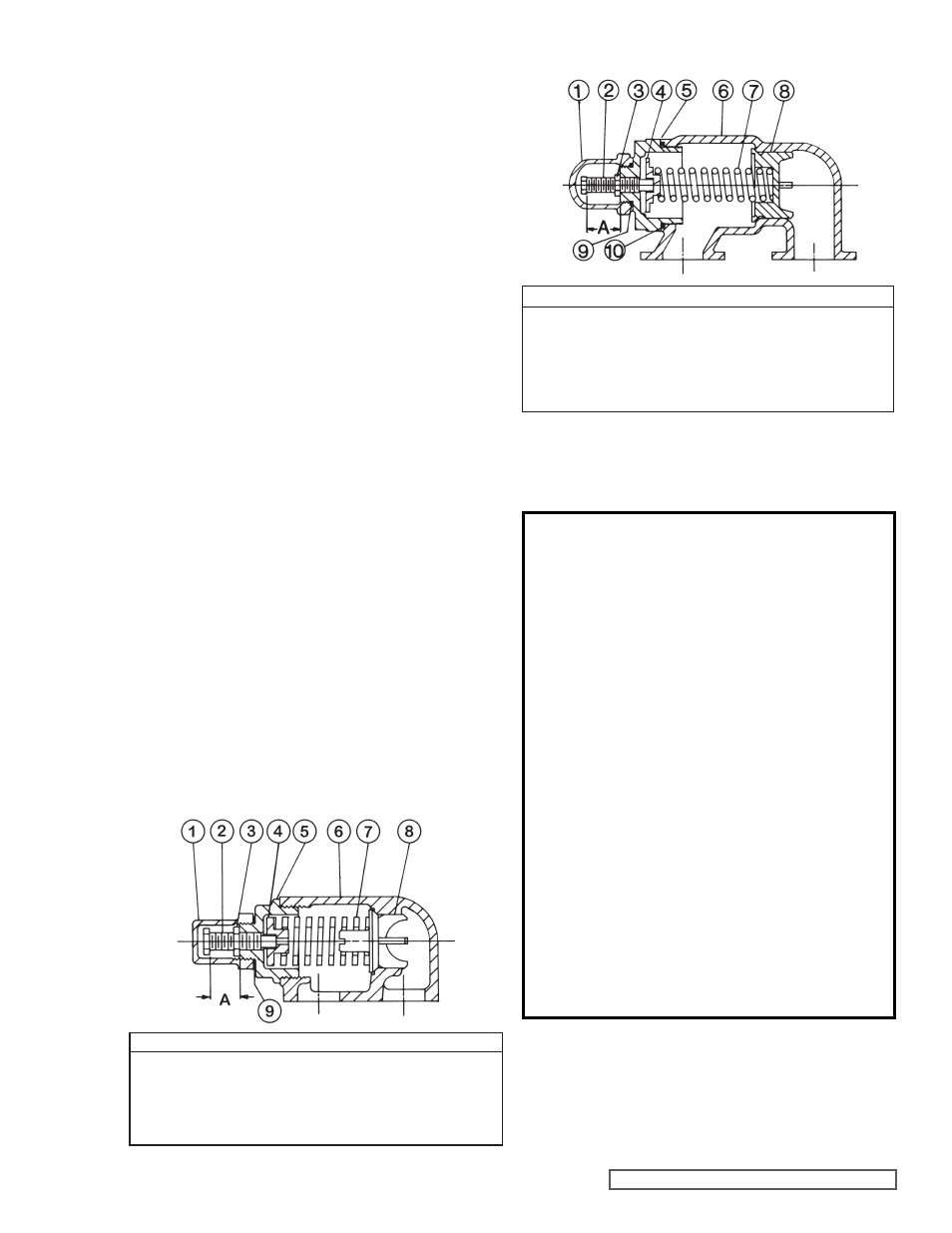

КЛАПАН. СПИСОК ДЕТАЛЕЙ
1. Крышка клапана 6. Корпус клапана
2. Регулировочный винт 7. Пружины клапана
3. Контргайка 8. Тарелка
4. Направляющая пружины 9. Уплотнение крышки
5. Колпак
РИС. 11. ТИПОРАЗМЕРЫ H И HL
4. Для жидкостей высокой вязкости требуются дополнительные
торцевые зазоры. Величина дополнительного торцевого
зазора зависит от вязкости перекачиваемой жидкости.
За конкретными рекомендациями обращайтесь на завод.
Каждый дополнительный поворот на ¼ дюйма по наружному
диаметру корпуса подшипника эквивалентен увеличению
торцевого зазора на 0,001 дюйма.
УСТАНОВКА ВКЛАДЫШЕЙ ИЗ
УГОЛЬНОГО ГРАФИТА
При установке вкладышей из угольного графита требуется
чрезвычайная осторожность, чтобы не сломать вкладыш.
Угольный графит хрупок и легко трескается. Если есть трещина,
вкладыш быстро разрушается. Установка облегчается, если
использовать смазку и добавить на вкладыше фаску. При
установке соблюдайте следующие дополнительные меры
предосторожности.
1. Установку выполняйте при помощи пресса.
2. Перед началом проследите, чтобы вкладыш не был
перекошен.
3. Не останавливайте запрессовку, пока вкладыш не встанет
в нужное положение. Остановка и последующий пуск
приведут к образованию трещины во вкладыше.
4. После установки проверьте вкладыш, не появились ли
трещины.
Для работы при высоких температурах вкладыши из угольного
графита часто устанавливаются с повышенным натягом. Такие
вкладыши должны устанавливаться горячей посадкой.
1. Нагрейте кронштейн для ведомой шестерни до 400 ºC
(750 ºF).
2. Установите холодный вкладыш при помощи пресса.
3. Если у вас нет устройства для нагрева до 400 ºC (750 ºF),
можно ограничиться температурой 232 ºC (450 ºF); однако
чем ниже температура, тем выше вероятность образования
трещин во вкладыше.
С конкретными вопросами по применению в условиях
высоких температур обращайтесь на завод. См. «Бюллетень
техобслуживания» ESB-3.
КЛАПАН. СПИСОК ДЕТАЛЕЙ
1. Крышка клапана 6. Корпус клапана
2. Регулировочный винт 7. Пружины клапана
3. Контргайка 8. Тарелка
4. Направляющая пружины 9. Уплотнение крышки
5. Колпак 10. Прокладка колпака
РИС. 12. ТИПОРАЗМЕРЫ K, KK, L, LQ И LL
РАЗБОРКА
ОПАСНО!
Прежде чем открывать какую-либо
жидкостную камеру насоса Viking (насосную
камеру, бак, фитинг регулировочной
крышки предохранительного клапана и т.д.),
удостоверьтесь в том, что:
1. Давление в камере полностью сброшено
через линии всасывания или нагнетания
или другие соответствующие отверстия
или соединения.
2. Привод (электродвигатель, турбина,
двигатель внутреннего сгорания)
«блокирован» или переведен в нерабочее
состояние и не сможет быть запущен во
время работ по обслуживанию насоса.
3. Вы знаете, с какой жидкостью работал
насос, и какие меры предосторожности
необходимы для безопасного обращения
с этой жидкостью. Найдите паспорт
безопасности материала (MSDS) для
этой жидкости, чтобы удостовериться в
правильном понимании этих мер.
Несоблюдение указанных мер
предосторожности может привести к
тяжелой травме или смерти.
