РАЗДЕЛ TSM

630.1

ВЫПУСК D

СТР. 13 ИЗ 14

ПРИМЕЧАНИЕ.

1.

Проводка кассетных нагревателей, датчиков температуры
и регуляторов должна быть выполнена аттестованным
электриком в соответствии с местными нормами и
правилами.

2.

Для кассетных нагревателей требуется 1-фазное питание
240 В, 60 Гц или 220 В, 50 Гц.

3.

Кассетные нагреватели имеют сертификацию UL, CSA и CE
и соответствуют требованиям RoHs.

4.

Кассетные нагреватели и кабели водостойки, но не
водонепроницаемы. Они должны устанавливаться в
защищенном месте.

5.

Чтобы знать наверняка, что жидкость в насосе расплавлена,
и не допустить повреждения насоса, не запускайте его,
пока не будет достигнута установленная температура.

6.

Время выхода насоса на установленную температуру
зависит от ряда факторов — размера насоса, значения
установленной температуры и теплоизоляции. Обычно до
выхода на установленную температуру проходит 3 – 4 часа.

7.

Не используйте кассетные нагреватели, мощность которых
отличается от мощности устройств, получаемых от Viking.
Изменение мощности может привести к местному перегреву
или недогреву.

8.

Термопара

или

датчик

температуры

должны

устанавливаться в месте кронштейна, указанном на рис. 13.
Любое другое расположение может привести к местному
перегреву или недогреву.

9.

Технические характеристики регуляторов, поставляемых
Viking для кассетных нагревателей, см. TSM 630.4.

10. Провода от кассетных нагревателей могут быть подведены

к соединительной коробке, которая может быть подключена
к регулятору одним проводом.

11. ПРЕДОСТЕРЕЖЕНИЕ. Кассетные нагреватели будут

горячими. Не прикасайтесь к насосу или нагревателям,
пока они не остыли.

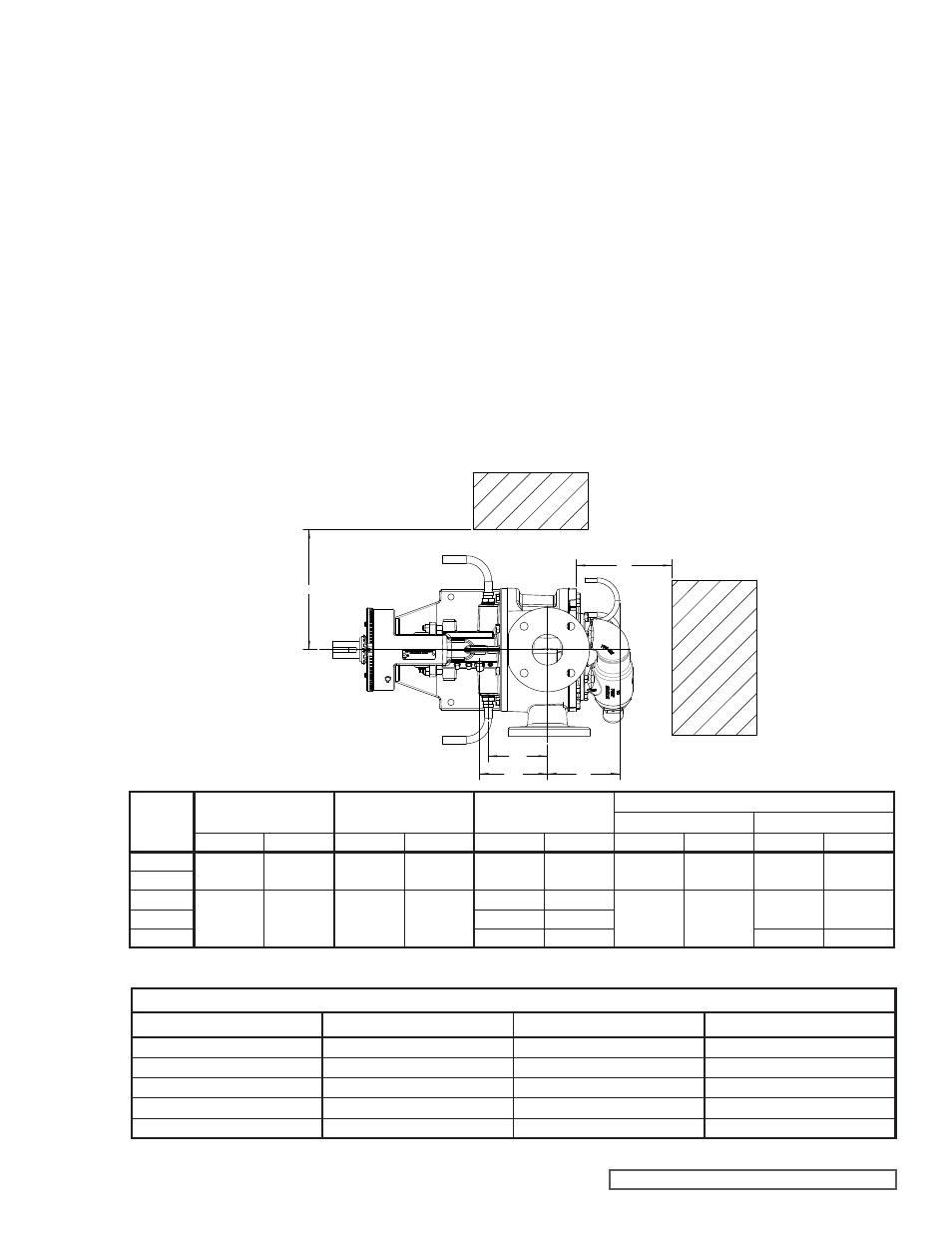

РИС. 13. МЕСТА УСТАНОВКИ КАССЕТНЫХ НАГРЕВАТЕЛЕЙ И ТЕРМОПАР

ТАБЛ. 2. ЧИСЛО КАССЕТНЫХ НАГРЕВАТЕЛЕЙ ДЛЯ КАЖДОЙ МОДЕЛИ НАСОСА

Типоразмеры K – LL безрубашечные, с электрическим подогревом

Модель

Расст. от нагревателя

кронштейна до оси отверстия

(DD)

Расст. от датчика

темп. до оси отверстия (CC)

Расст. от нагревателя

головки

до оси отверстия (EE)

Требуется для снятия нагревателя

(AA)

(BB)

дюйм

мм

дюйм

мм

дюйм

мм

дюйм

мм

дюйм

мм

K124E

4,14

105,16

4,88

123,95

5,66

143,76

8,13

206,50

7,75

196,85

KK124E

L124E

4,92

124,97

5,62

142,75

5,71

145,03

7,00

177,80

6,25

158,75

LQ124E

5,75

146,05

LL124E

6,25

158,75

6,75

171,45

AA

BB

EE

DD

CC

(Вид сверху)

Мощность, Вт, в зависимости от размера насоса

Размер насоса

Число нагревателей головки

Число нагревателей кронштейна

Общая мощность

K

3

2

690

KK

3

2

690

L

2

2

1200

LQ

2

2

1200

LL

2

2

1250
