РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
9

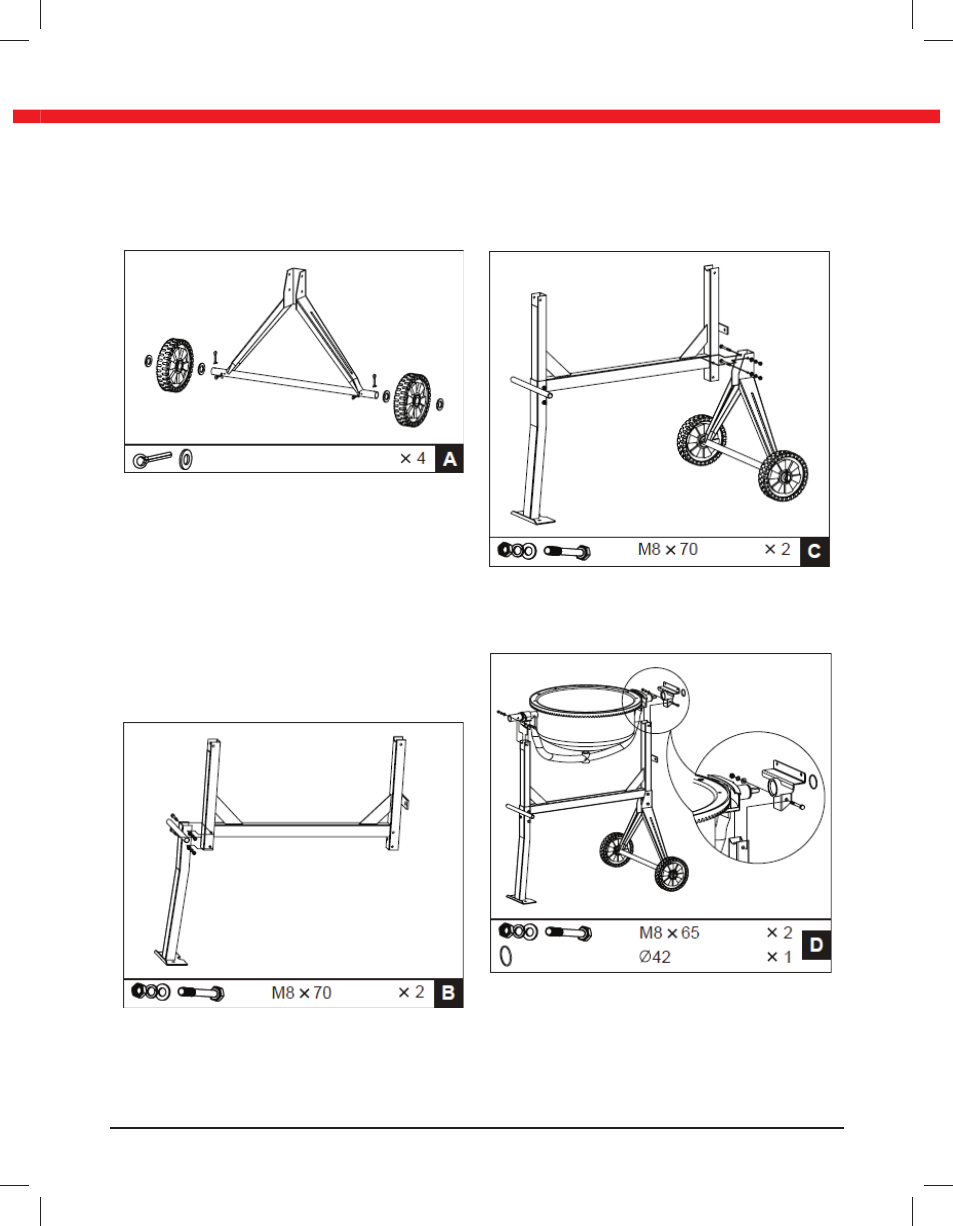

Порядок сборки бетоносмесителя (БС 125, БС 145)
Внимание! Сборку бетоносмесителя рекомендуется производить вдвоем с по-
мощником.
Ɋɢɫ. 5
1. Вставьте во внутренние отверстия
оси колес шплинты и загните их для
фиксации;
2. Установите на ось внутренние шай-
бы с каждой стороны;
3. Установите колеса;
4. Установите на ось наружные шай-
бы. Зафиксируйте колеса на оси
с помощью шплинтов, вставив их
во внешние отверстия оси (рис. 5).
Ɋɢɫ. 6
1. Соедините стойку опорную с ра-
мой с помощью двух болтов М8х70
(рис. 6);
Ɋɢɫ. 7
1. Соедините стойку колесную с ра-
мой с помощью двух болтов М8х70
(рис. 7);
Ɋɢɫ. 8
1. Установите опорный блок на ступи-
цу кулисы барабана и зафиксируйте
его с помощью стопорного кольца.
2. Установите кулису барабана с нижней
половиной барабана на раму и за-
фиксируйте болтами М8х65 (рис. 8);
