РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
14
2. Установите кулису барабана с ниж-
ней половиной барабана на раму и за-
фиксируйте с одной стороны болтом
М8х65, с другой – скобой и болтами
М8х20 (рис. 19);
Ɋɢɫ. 20

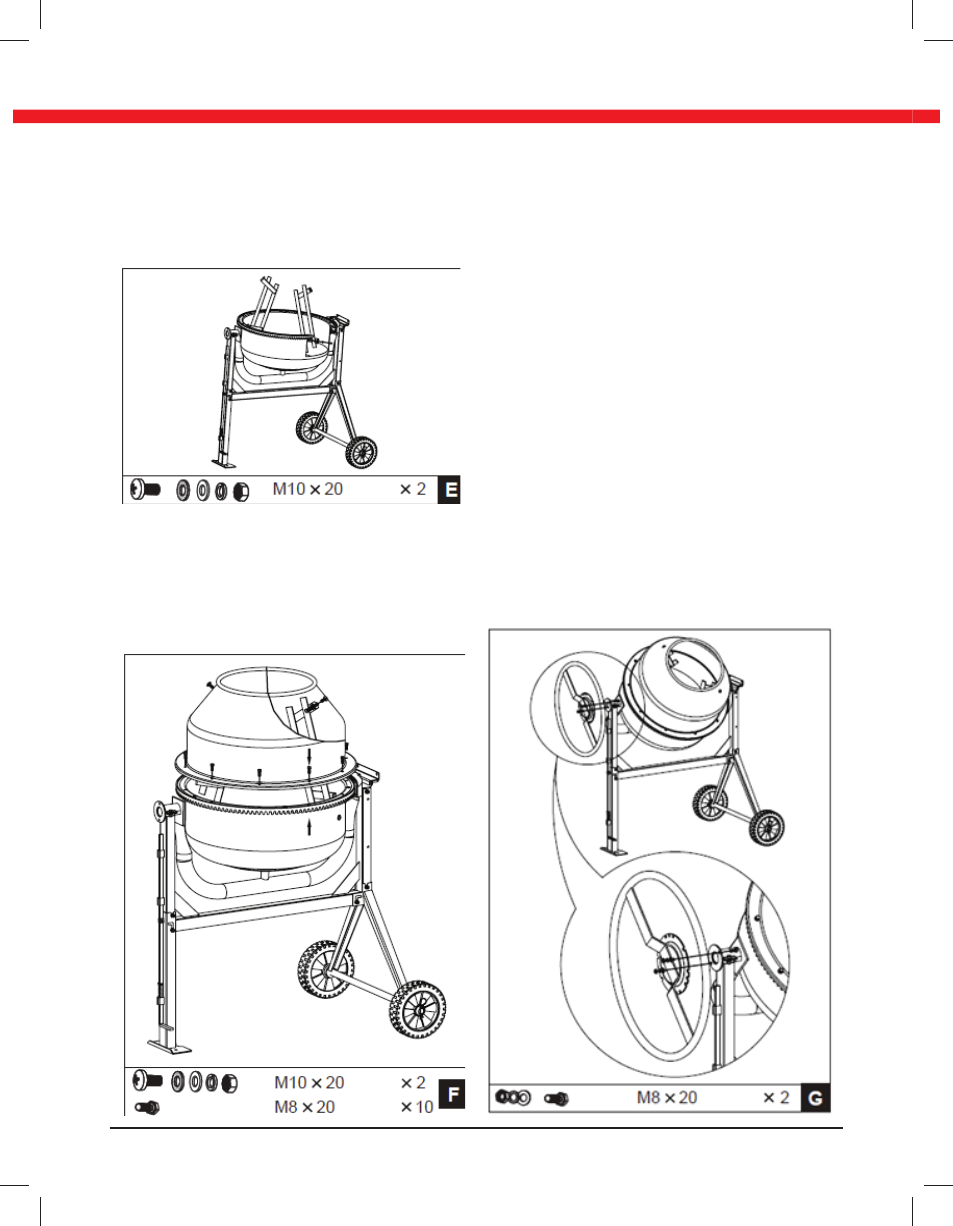

1. Соедините лопасти барабана с ниж-
ней половиной барабана. Винт
М10х20 вставляется с наружной
стороны барабана. Уплотнительная
прокладка должна находиться меж-
ду барабаном и лопастью (рис. 20);
Ɋɢɫ. 21
1. Соедините верхнюю половину ба-
рабана с нижней. Для этого уста-
новите уплотнительную прокладку
так, чтобы отверстия в барабане и
прокладке совпадали.
2. Установите верхнюю половину ба-
рабана на нижнюю половину так,
чтобы установочные стрелки на
корпусе барабана были друг напро-
тив друга.
3. Соедините половинки барабана
болтами М8х20 (рис. 21).
Прикрутите винтами М10х20 лопасти
барабана к верхней половине бара-
бана. Винты вставляются с наружной
стороны барабана. Уплотнительная
прокладка должна находиться между
барабаном и лопастью;
Примечание! Пока не наживите все
винты, не затягивайте их.
Ɋɢɫ. 22
