Порядок сборки бетоносмесителя (БС 165, БС 185)
Внимание! Сборку бетоносмесителя рекомендуется производить вдвоем с по-
мощником.

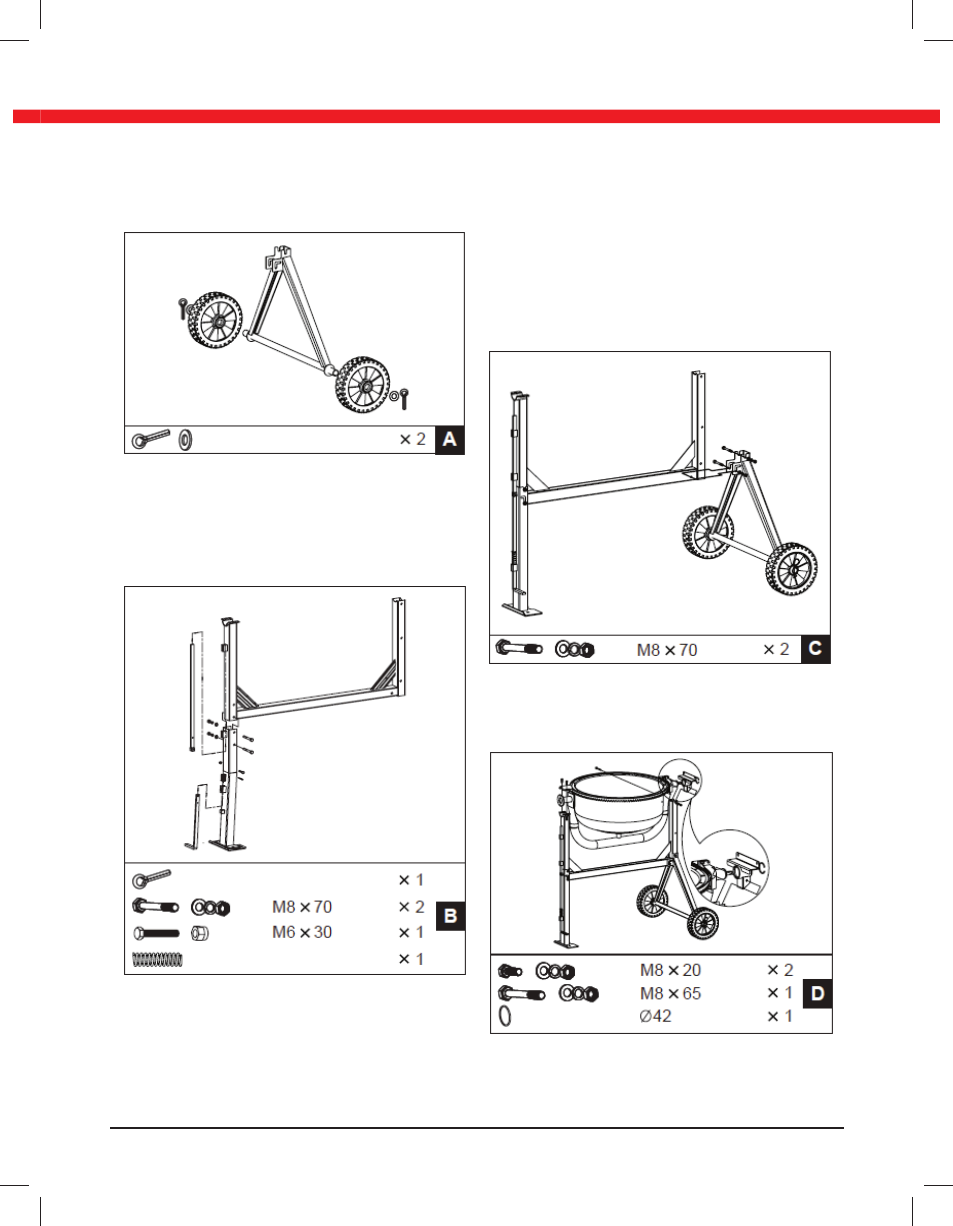

Ɋɢɫ. 16
1. Установите на ось колеса;
2. Установите на ось наружные шай-
бы. Зафиксируйте колеса на оси
с помощью шплинтов, вставив их
во внешние отверстия оси (рис. 16).
Ɋɢɫ. 17
1. Соедините стойку опорную с ра-
мой с помощью двух болтов М8х70
(рис. 17);
2. Установите на опорную стойку шток
педали и педаль, используя болт
М6х30 шплинт и пружину. При нажа-
тии на педаль она должна преодо-
левать усилие пружины. При отпус-
кании педали она вместе со штоком
должна возвращаться в исходное
положение.
Ɋɢɫ. 18
1. Соедините стойку колесную с ра-
мой с помощью двух болтов М8х70
(рис. 18);
Ɋɢɫ. 19
1. Установите опорный блок на ступи-
цу кулисы барабана и зафиксируйте
его с помощью стопорного кольца.
