РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

8

6. СБОРКА

Модели БС 125, БС 145

Крепеж (поз. 8, рис. 3)

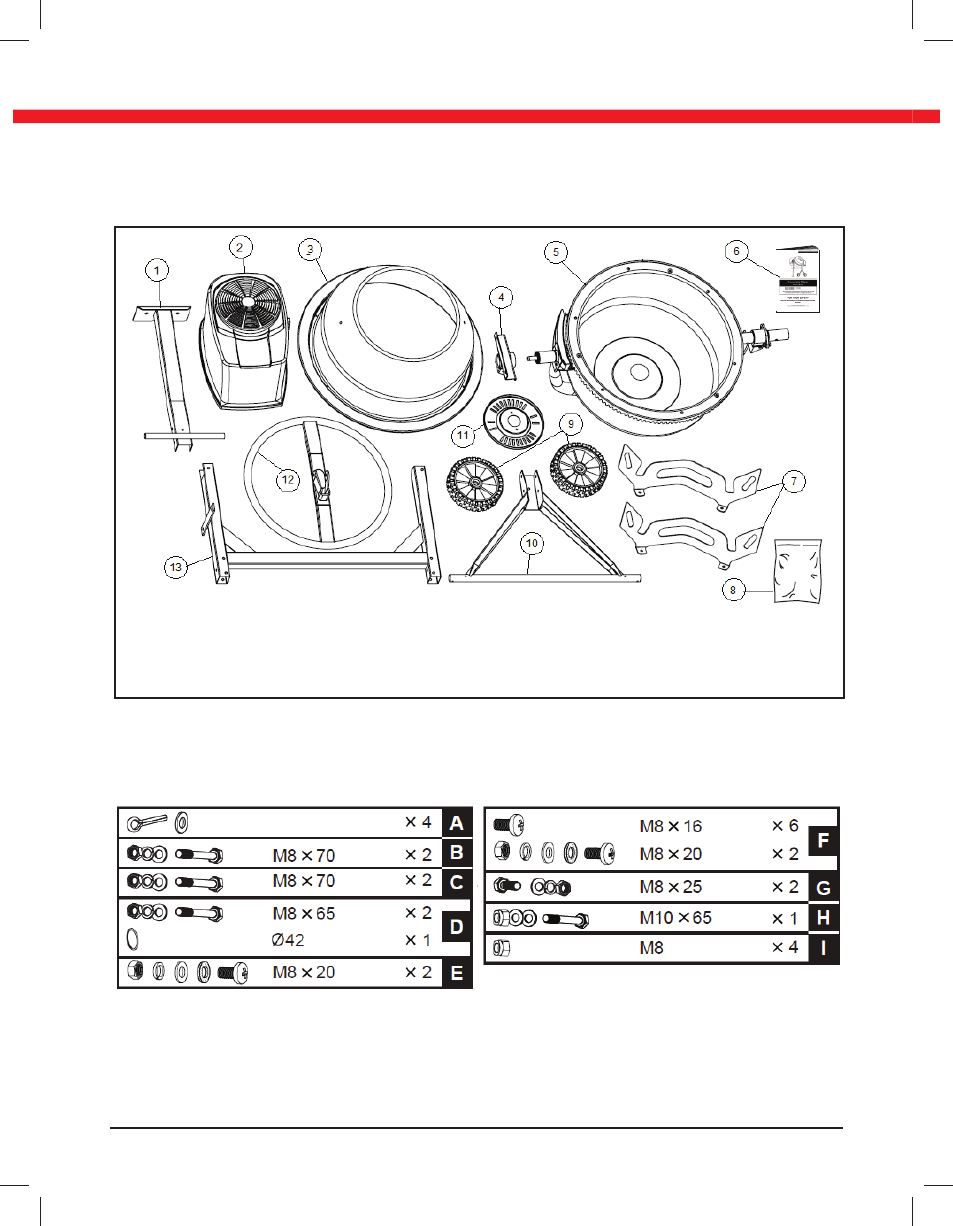

1 – стойка опорная; 2 – блок мотора; 3 – барабан верхняя половина; 4 – блок
опорный; 5 – барабан нижняя половина; 6 – руководство по эксплуатации;
7 – лопасти барабана; 8 – крепеж; 9 – колеса; 10 – стойка с колесами; 11 – диск фик-
сатора; 12 – колесо поворотное; 13 – рама.

Рис. 3

Рис. 4
