РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
10

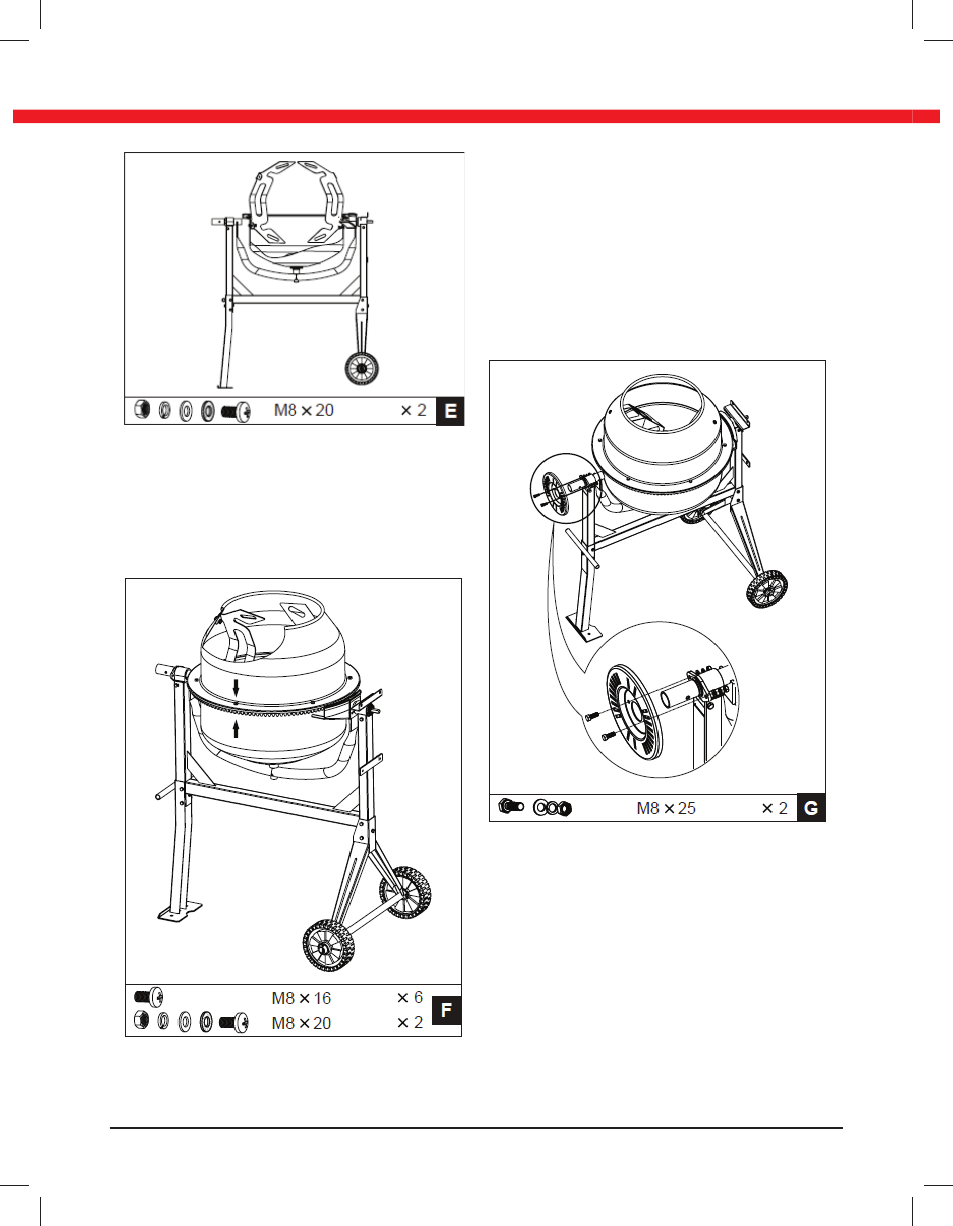

Ɋɢɫ. 9
1. Соедините лопасти барабана с
нижней половиной барабана. Винт
М8х20 вставляется с наружной сто-
роны барабана. Уплотнительная
прокладка должна находиться меж-
ду барабаном и лопастью (рис. 9);
Ɋɢɫ. 10
1. Соедините верхнюю половину ба-
рабана с нижней. Для этого уста-
новите уплотнительную прокладку
так, чтобы отверстия в барабане и
прокладке совпадали.
2. Установите верхнюю половину ба-
рабана на нижнюю половину так,
чтобы установочные стрелки на
корпусе барабана были друг напро-
тив друга.
3. Соедините половинки барабана
болтами М8х16 (рис. 10).
Ɋɢɫ. 11
1. Установите диск фиксатора, прикру-
тив его болтами М8х25 к ступице кули-
сы барабана (рис. 11);
