Инструкция по эксплуатации Elitech БС 185
Страница 16
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
16
7. ЭКСПЛУАТАЦИЯ

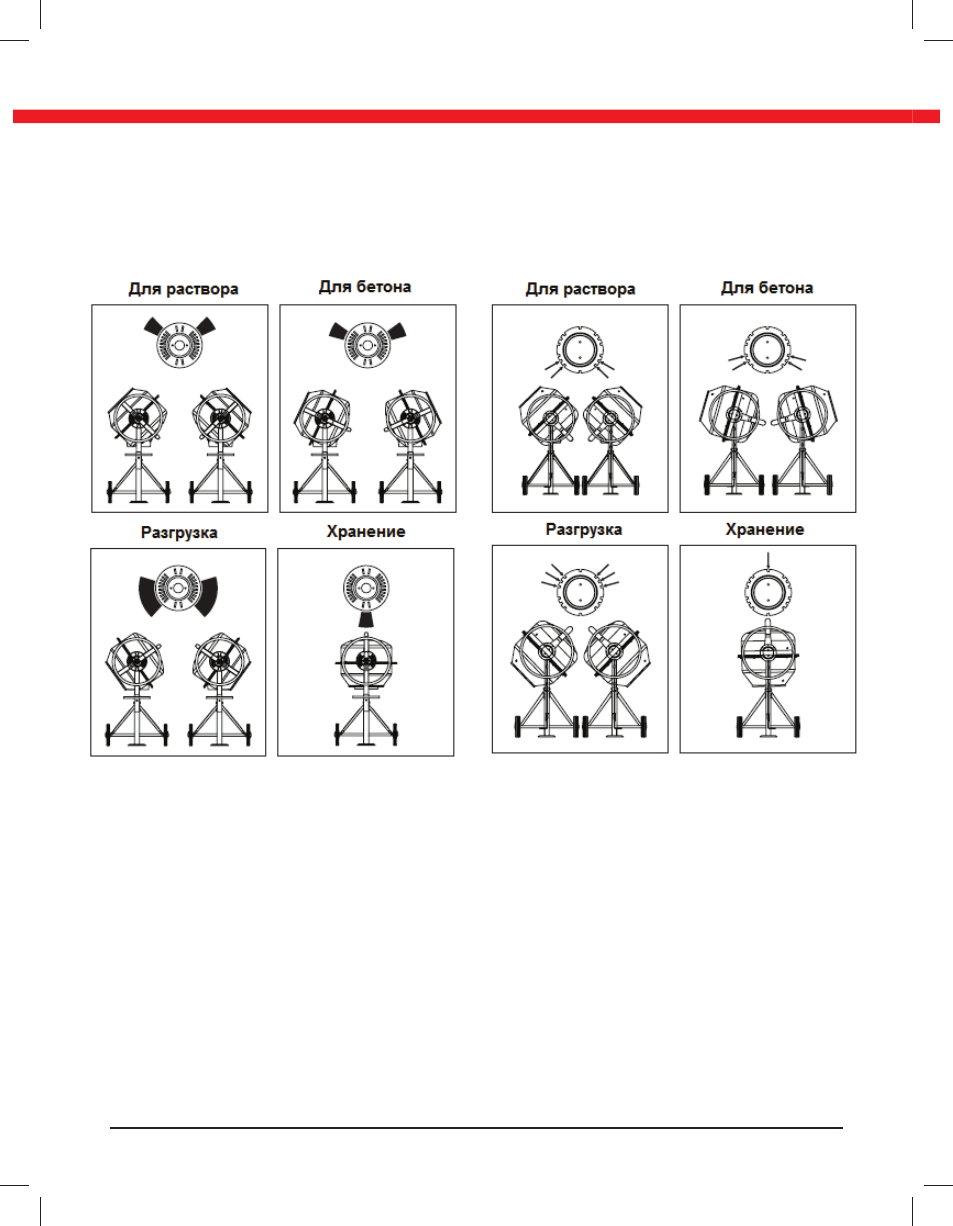

Положения барабана при работе и хранении
Модели: БС125, БС 145 Модели: БС165, БС 185
В моделях БС 125 и БС 145 для поворота барабана необходимо разблокиро-
вать поворотное колесо, потянув его верхнюю часть на себя. При этом зубцы
колеса выйдут из пазов диска фиксатора, и барабан можно будет повернуть
на нужный угол в любую сторону. Для фиксации барабана необходимо отпус-
тить поворотное колесо так, чтобы зубцы барабана вошли в пазы диска фик-
сатора.
В моделях БС 165 и БС 185 для поворота барабана необходимо разблокиро-
вать поворотное колесо, нажав на педаль. При этом зубцы штока педали вый-
дут из зацепления с пазами диска поворотного колеса, и барабан можно будет
повернуть на нужный угол в любую сторону. Для фиксации барабана необхо-
димо отпустить педаль так, чтобы зубцы штока педали вошли в пазы диска
поворотного колеса.
