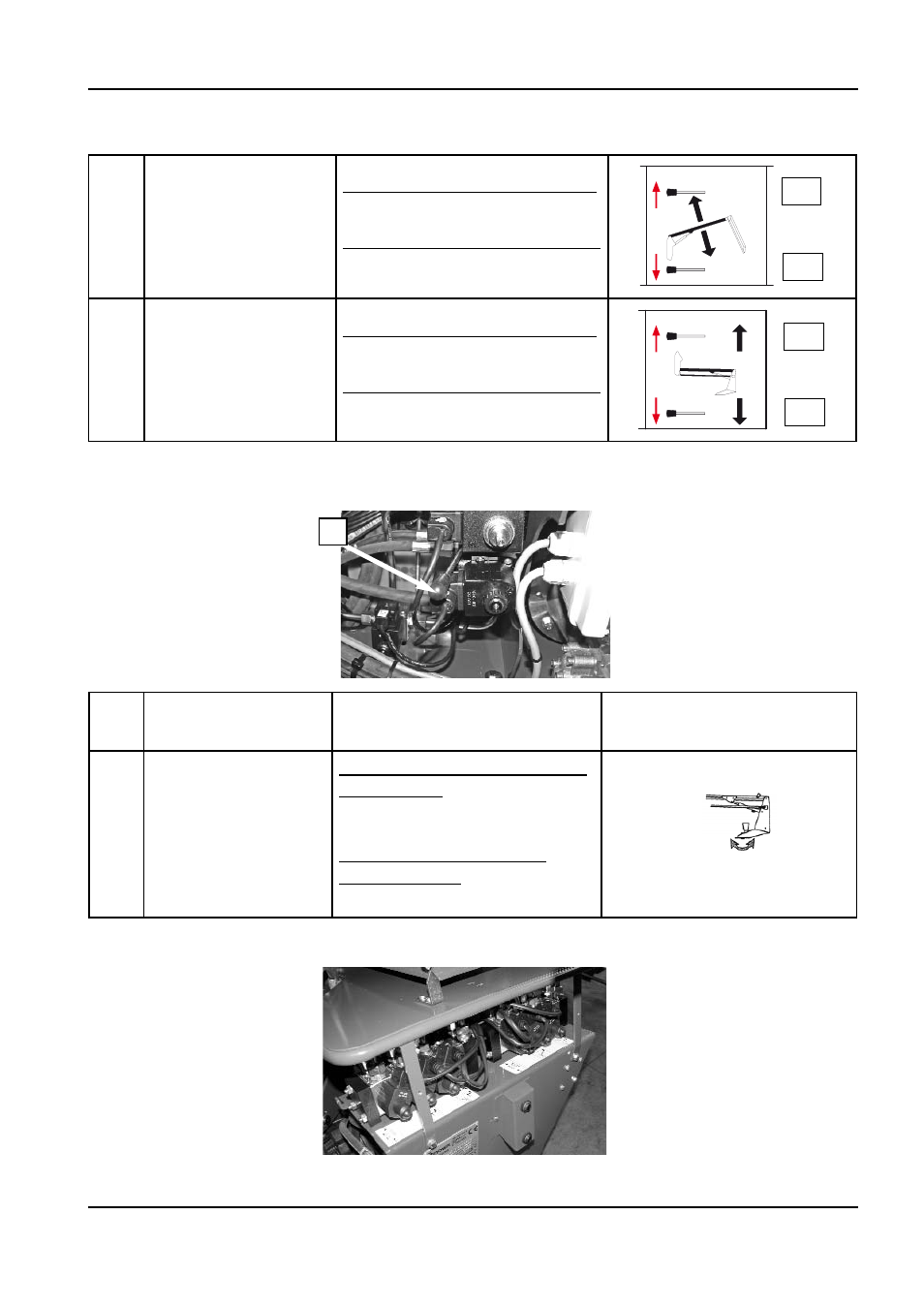

ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ ВРАЩЕНИЯ
Это устройство расположено в передней части электродвигателя около коллектора.
ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ ХОДОВОЙ ЧАСТИ
4
Управление второй
стрелой
Перемещение рычага 4A вниз:
2‑я стрела опускается
Перемещение рычага 4B вверх:
2‑я стрела поднимается
5
Управление первой
стрелой
Перемещение рычага 5A вниз:
1‑я стрела закрывается
Перемещение рычага 5B вверх:
1‑я стрела открывается
№ Описание
Активация
/движение
Пиктограммы рядом
с устройством управления
6
Управление враще‑
нием
Перемещение рычага 6 в пра‑
вую сторону:
поворот против часовой
стрелки
Перемещение рычага 6 в
левую сторону:
поворот по часовой стрелке
X14JR04110113
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X14J
JLG
59
6
1608500018B
4A
4B
5A
5B
