АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X14J
JLG
X14JR04110113

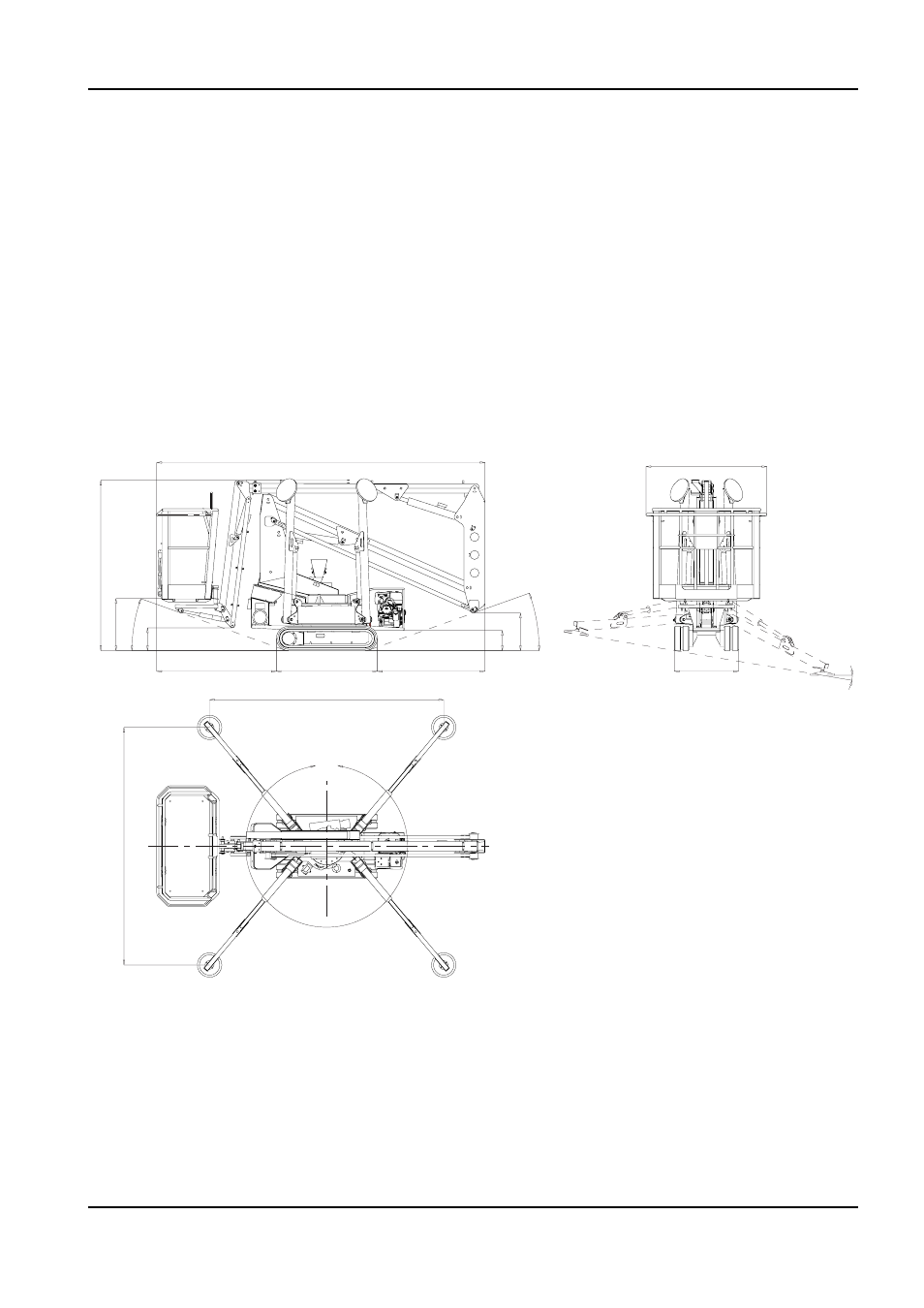

2.1.3 ОБЩИЕ ГАБАРИТЫ МАШИНЫ
Максимальная длина в конфигурации перемещения с
установленной корзиной ....................................................................................4015 мм
Ширина гусеницы ................................................................................................786 мм
Максимальная высота в конфигурации перемещения при удаленных
подставках ..............................................................................................................2070 мм
Максимальный угол крепления ........................................................................20°
Максимальный угол стабилизации..................................................................10°
Макс. сторона основы стабилизатора ............................................................2907 мм
Примечание: стандартная модель с рабочей площадкой на двух операторов.
20°
465
20°
4015
1315
1237
1463
2070
639
279
786
1480
10°
2866
2907
360°
250
