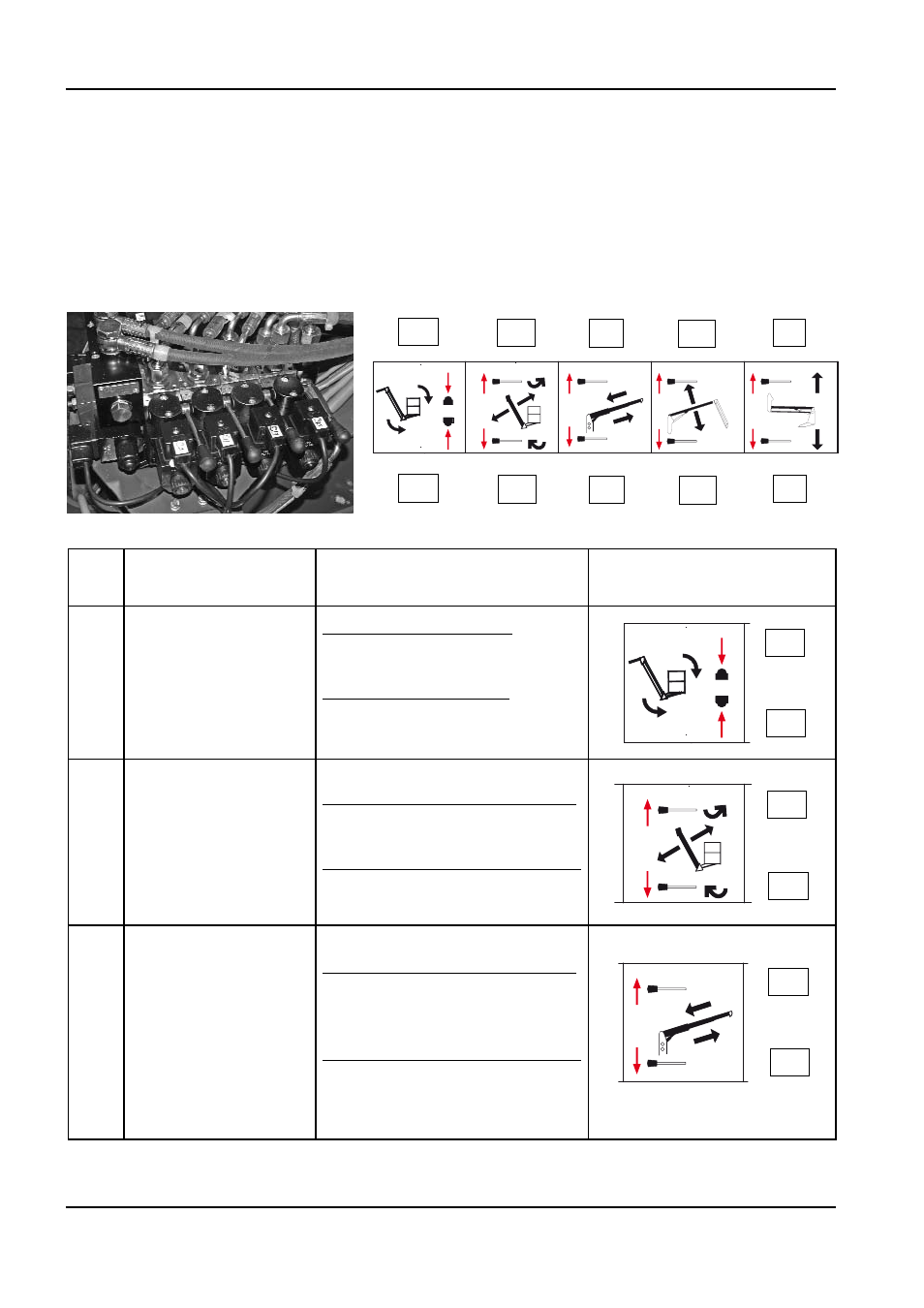

‑ ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ НАДЗЕМНОЙ ЧАСТИ
Гидравлический распределитель оснащен рычагами и кнопками для выбора необходи‑
мых движений, направления и скорости. Структура может быть перемещена с помо‑
щью рычагов после переключения выключателя.
№ Описание
Рычаг/
Полученное движение
Пиктограмма рядом с
устройством управления
1
Контроль уровня
устройством управ‑
ления
Активация кнопки 1A:
рабочая площадка закрывает‑
ся
Активация кнопки 1B:
рабочая площадка открывает‑
ся
2
Управление попере‑
чиной
Перемещение рычага 2A вниз:
закрытие поперечины
Перемещение рычага 2B вверх:
открытие поперечины
3
Управление телеско‑
пической стрелой
Перемещение рычага 3A вниз:
выдвижение телескопической
стрелы
Перемещение рычага 3B вверх:
втягивание телескопической
стрелы
X14JR04110113
58
АВТОПОДЪЕМНИК СО СТРЕЛОЙ МОДЕЛЬ X14J
JLG
1A
2A
3A
4A
5A
1B
2B
3B
4B
5B
1608500018B
1A
1B
2A
2B
3A
3B
