Раздел 5 - Навесное оборудование и сцепки
5-22
31200887
Каретка бокового смещения
Пользуйтесь таблицей грузоподъемности для навесного
оборудования — каретки бокового смещения.
Чтобы определить максимальную грузоподъемность, см.
«Грузоподъемность
навесного оборудования/вил» на стр. 5-4.
Рукоятка управления (1) управляет подъемом и опусканием, а также
выдвижением и втягиванием стрелы.
Кнопка (2) наклона разрешает наклон вил.
• Чтобы выполнить наклон вверх, переместите рукоятку управления влево,
нажав и удерживая кнопку.
• Чтобы выполнить наклон вниз, переместите рукоятку управления вправо,
нажав и удерживая кнопку.
Боковое смещение
Кнопка (3) вспомогательного гидроконтура включает боковое смещение
каретки.
• Чтобы выполнить боковое смещение вправо, переместите рукоятку
управления вправо, удерживая кнопку нажатой.
• Чтобы выполнить боковое смещение влево, переместите рукоятку
управления влево, удерживая кнопку нажатой.
Процедура установки
• См. «Установка навесного оборудования» на стр. 5-9.

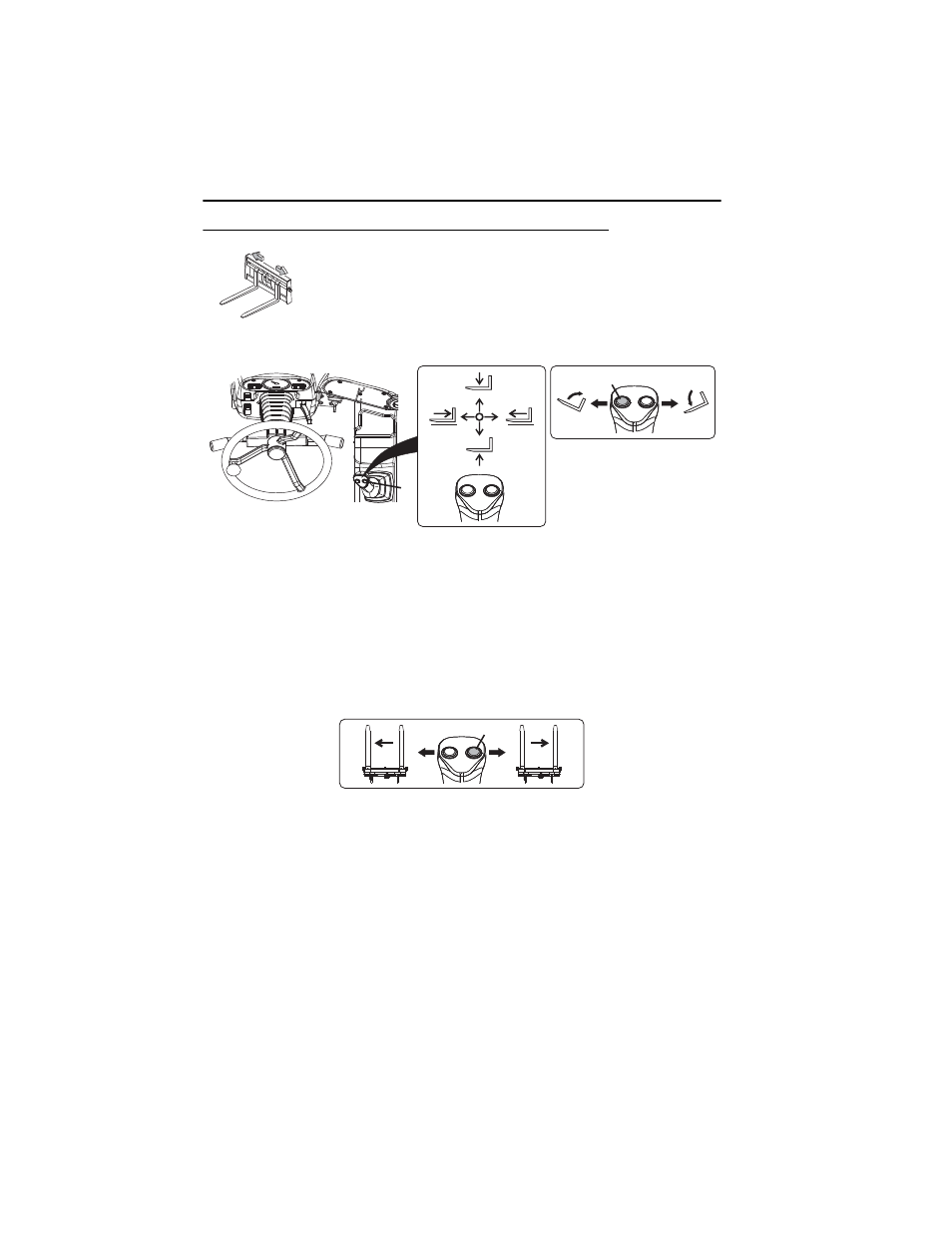

OAL1540
