Образец таблицы грузоподъемности (AUS)
Примечание. Эта таблица грузоподъемности приведена только в
качестве образца! НЕ пользуйтесь этой таблицей. Используйте таблицу,
находящуюся в кабине оператора.
ОСТОРОЖНО!
ОСТЕРЕГАЙТЕСЬ ОПРОКИДЫВАНИЯ. Все значения, приведенные в
диаграмме номинальной грузоподъемности, относятся к машине с
горизонтальной рамой, находящейся на твердой поверхности (см. стр. 4-5);
вилы расположены на каретке равномерно; в шинах нужного размера
имеется надлежащее давление; погрузчик в хорошем рабочем состоянии.
OAL2150
XX
XX
XX
XX
XX
XX
XX
XX
XX
XX
X
XX XX XX XX XX XX XX
XX
XXXX XXXX
0°
10°
20°
30°
40°
50°
60°
70°
B
D
A
C
E
1
XX
+
= XXX XX MAX
XXXX
XXXX XX
XXXX XX
XXXX XX
XXXX XX
XXXX XX
XXX
XXXXXXXXXX
X° MAX
XXXMM
MAX
XXXMM MAX
X° MAX
XXXMM MAX
X° MAX
X° MAX
X° MAX
X° MAX
TRAVELING (PICK & CARRY)
REQUIRES FIRM SURFACE WITH LOAD ON FORKS.
MAX TRAVEL SPEED XXKM/H. BOOM FULLY RETRACTED.
LIFTING (STATIONARY)
REQUIRES FIRM SURFACE WITH LOAD ON FORKS.
SPECIFICATIONS FOR SAFE USE
1. TIRE SIZES: (XX XX, XXXXX)
2. TIRE PRESSURE: (XXXX XX)
3. IN-SERVICE WIND SPEED: (XXM/S, XXKM/H)
4. GROUND CONDITIONS:
- FIRM SURFACES FOR BOTH LIFTING
AND TRAVELING.
- SLOPE AND LOAD LISTED ABOVE FOR
BOTH CONFIGURATIONS.
5. STANDARD USED: (XX XXXXXXXX).

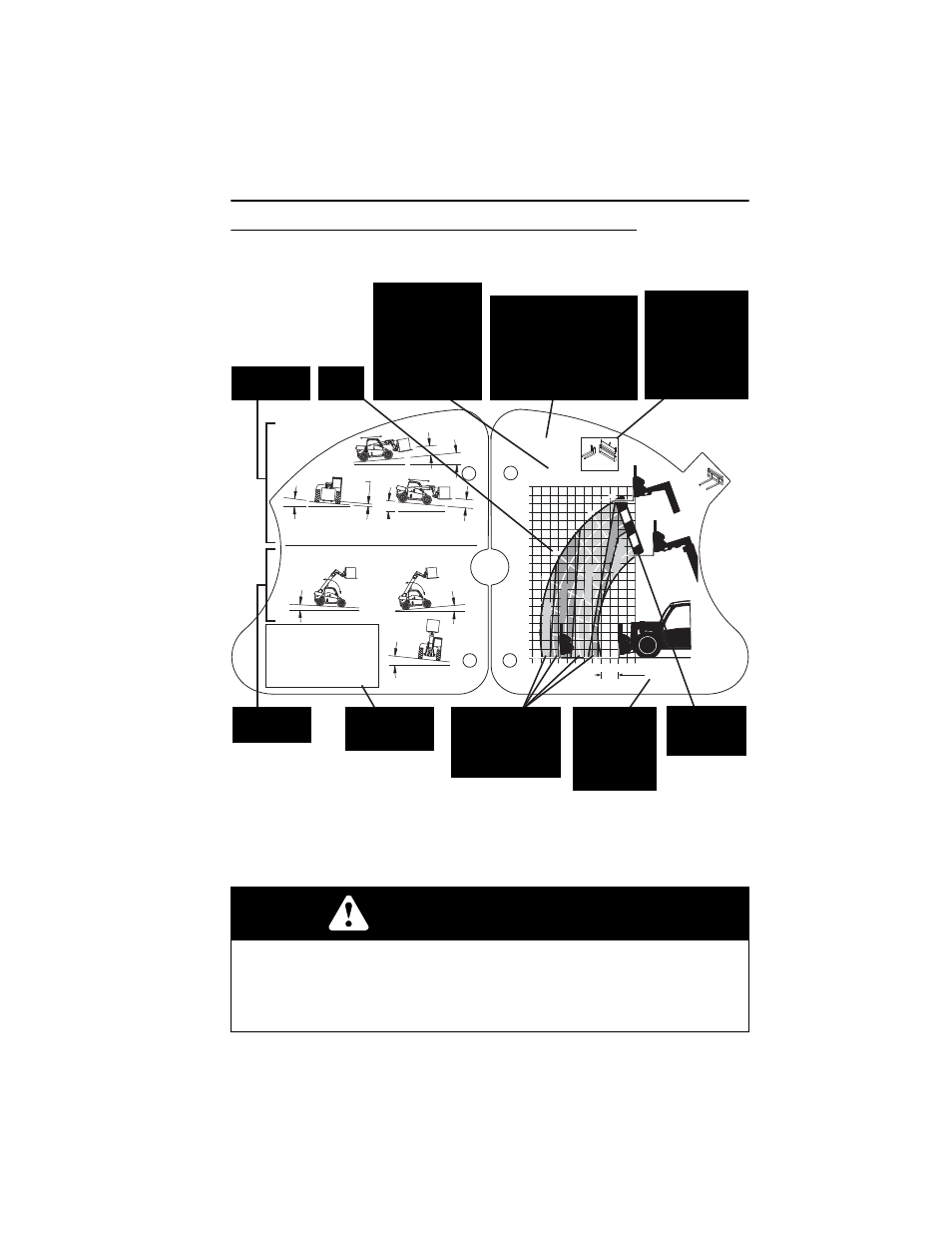

Эту таблицу грузоподъемности
можно использовать ТОЛЬКО с
этой моделью. Номер модели
используемого подъемника
обозначен на стреле или
шасси. Модель XXXX
предназначена только для
демонстрационных целей.
Индикатор
выдвижения
стрелы (дуга)
В зонах нагрузки
обозначен
максимальный вес,
который можно
безопасно поднять.
Центр нагрузки
должен
соответствовать
представленному
значению и не
превышать его.
Тип навесного
оборудования, его
вес и размеры
должны
соответствовать
представленным
данным и не
превышать их.
Спецификации
для безопасного
использования
Информация о
подъеме
Информация о
движении
Угол
стрелы
Тип быстросменного
устройства
Пустое поле =
стандартное
быстросменное
устройство
UQC = универсальное
быстросменное
устройство
