Раздел 5 - Навесное оборудование и сцепки

5-11

31200887

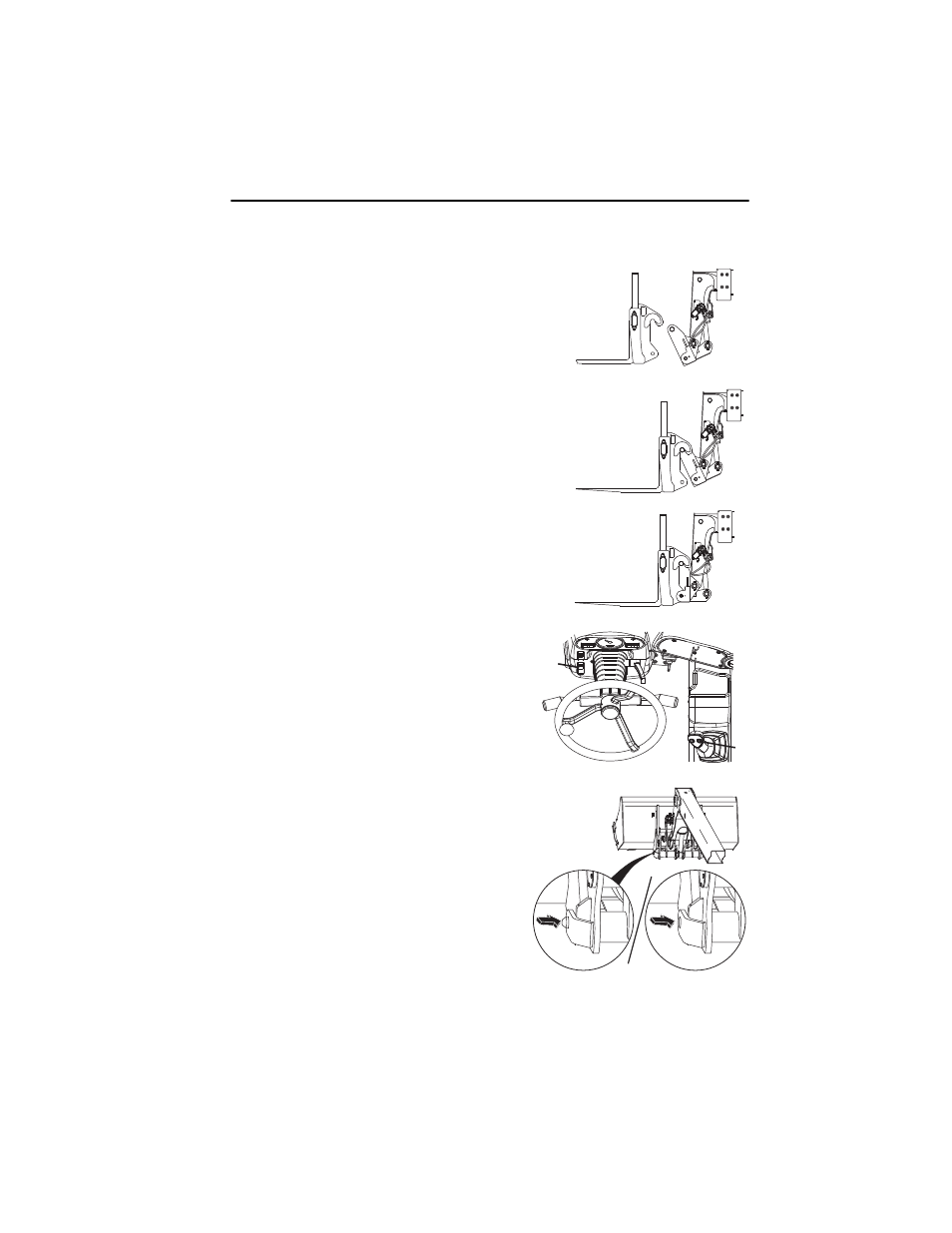

Гидравлическое быстросменное соединение

Эта процедура установки рассчитана на одного человека.

1. Наклоните быстросменное соединение

вперед, чтобы образовался зазор. Убедитесь
в том, что стопорный палец выдвинут.

2. Совместите палец для навесного

оборудования с пазом навесного
оборудования. Приподнимите стрелу, чтобы
палец для навесного оборудования вошел в
паз.

3. Наклоните быстросменное соединение назад,

чтобы зацепить навесное оборудование.

4. Нажмите и удерживайте

выключатель (1) и кнопку (2),
одновременно перемещайте
рукоятку управления вправо, чтобы
зацепить быстросменное
устройство, или влево, чтобы
расцепить его.

5. Поднимите стрелу до уровня глаз и

визуально убедитесь в том, что палец
быстросменного устройства выступает
из отверстия. Если палец не выступает
из отверстия, опустите навесное
оборудование на землю и вернитесь к
шагу 2.

OAL2160

OAL2170

OAL2180

OAL1471

1

2

OAL1930

ЗАМКНУТО

РАЗОМКНУТО
