Раздел 5 - Навесное оборудование и сцепки
5-9 31200887

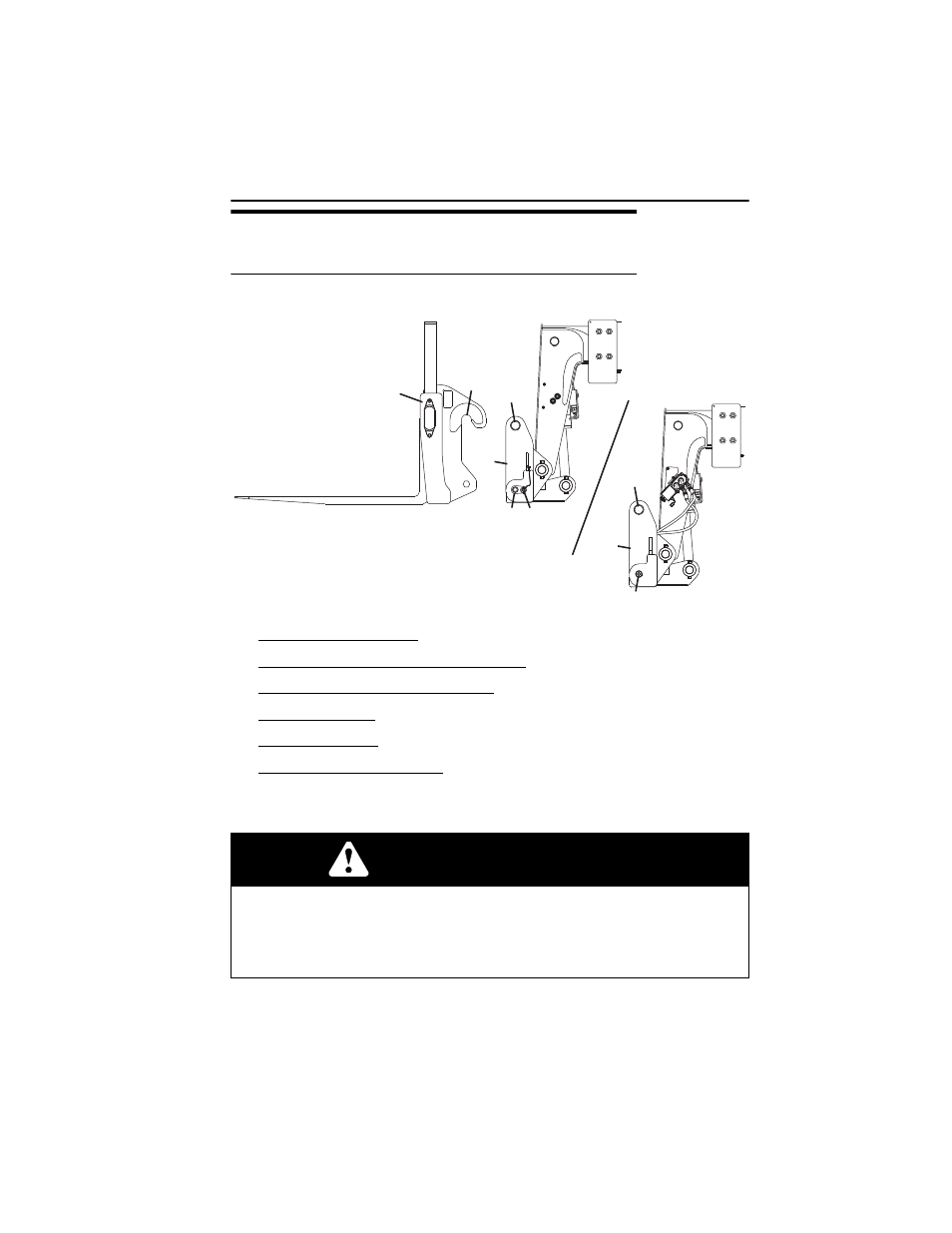

5.6 УСТАНОВКА НАВЕСНОГО ОБОРУДОВАНИЯ
Стандартное быстросменное устройство
1. Навесное оборудование
2. Паз для пальца навесного оборудования
3. Палец для навесного оборудования
4. Стопорный палец
5. Стопорный штифт (механическое быстросменное соединение)
6. Быстросменное соединение (управление наклоном навесного
оборудования из кабины; см. стр. 3-14 и 3-15)
ОСТОРОЖНО!
ОСТЕРЕГАЙТЕСЬ РАЗДАВЛИВАНИЯ. Обязательно убедитесь в том, что
каретка или навесное оборудование правильно установлены на стреле и
зафиксированы стопорным пальцем и стопорным штифтом. Неправильная
установка может вызвать отсоединение каретки или навесного
оборудования или падение груза.
OAL1811
1
2
3
5 4
6
3
4
6
МЕХАНИЧЕСКОЕ
ГИДРАВЛИЧЕСКОЕ
