Раздел 3 - Органы управления и индикаторы
3-15
31200887

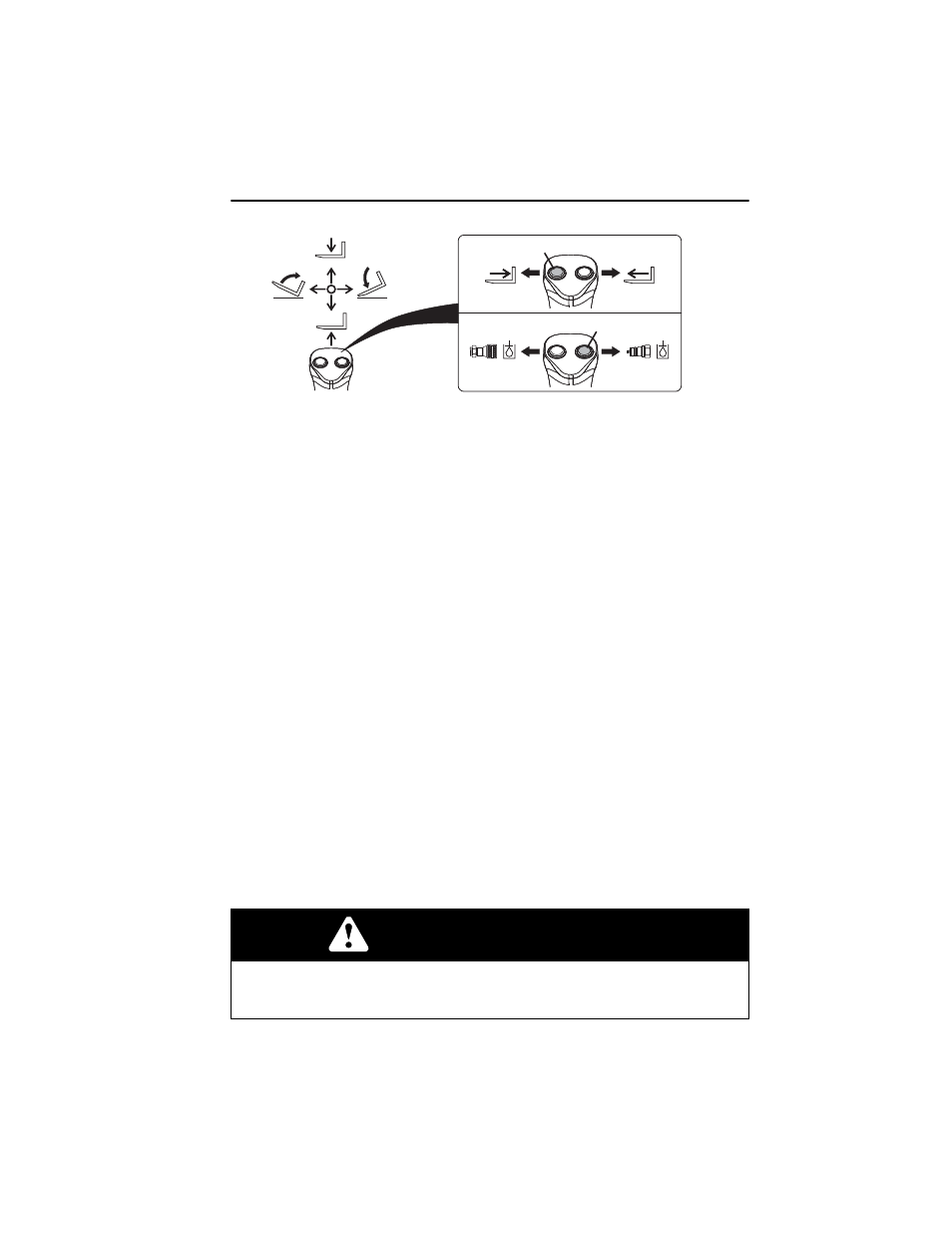

Схема рукоятки управления погрузчиком
С помощью рукоятки (1) осуществляется управление стрелой, навесным
оборудованием и вспомогательными гидроконтурами.
Управление стрелой
• Чтобы поднять стрелу, переместите рукоятку управления назад; чтобы
опустить стрелу, переместите рукоятку управления вперед.
• Для включения управления выдвижением и втягиванием используется
левая кнопка (2). Удерживая кнопку нажатой, переместите рукоятку
управления вправо, чтобы выдвинуть стрелу; переместите рукоятку
управления влево, чтобы втянуть стрелу.
• Скорость перемещения стрелы зависит от величины перемещения
рукоятки в соответствующем направлении. Повышение оборотов двигателя
также увеличивает скорость движений стрелы.
• Чтобы совместить два движения стрелы, перемещайте рукоятку между
секторами. Например, при перемещении рукоятки вперед и влево стрела
опустится и одновременно отклонится вверх навесное оборудование.
Управление навесным оборудованием
Наклон регулируется рукояткой управления.
• Переместите рукоятку управления вправо для наклона вниз; переместите
рукоятку управления влево для наклона вверх.
Функции дополнительного гидроконтура
Правая кнопка (3) включает функцию управления навесным оборудованием,
для которой требуется гидравлическое питание. Сведения об утвержденном
навесном оборудовании и инструкции по управлению см. Раздел 5 - Навесное
оборудование и сцепки.
ОСТОРОЖНО!
ОСТЕРЕГАЙТЕСЬ ОПРОКИДЫВАНИЯ ИЛИ РАЗДАВЛИВАНИЯ. Быстрые и
резкие движения органов управления приведут к такому же движению груза.
В результате груз может сместиться или упасть, а машина — опрокинуться.
OAL1362
2
3
