Раздел 5 - Навесное оборудование и сцепки

5-5

31200887

5.5 ИСПОЛЬЗОВАНИЕ ДИАГРАММЫ ГРУЗОПОДЪЕМНОСТИ

Чтобы правильно пользоваться таблицей грузоподъемности (см. стр. 5-6),
оператору в первую очередь необходимо определить и (или) получить
следующее.

1. Утвержденное навесное оборудование. См. “Рекомендуемое навесное

оборудование” на стр. 5-1.

2. Надлежащие таблицы грузоподъемности.

3. Вес поднимаемого груза.

4. Данные об установке груза:

a. ВЫСОТУ, на которой он должен быть установлен.
b. РАССТОЯНИЕ между передними шинами погрузчика и местом

установки груза.

5. В диаграмме грузоподъемности найдите линию, соответствующую этой

высоте, и идите по ней до нужного расстояния.

6. Число в зоне нагрузки, в которой пересекаются две линии, является

максимальной грузоподъемностью для данной операции. Если линии
пересекаются на границе между зонами, нужно использовать меньшее
значение грузоподъемности.

Число в этой зоне нагрузки должно быть не меньше веса поднимаемого груза.
В диаграмме грузоподъемности определите границы зоны нагрузки и не
выходите за них.

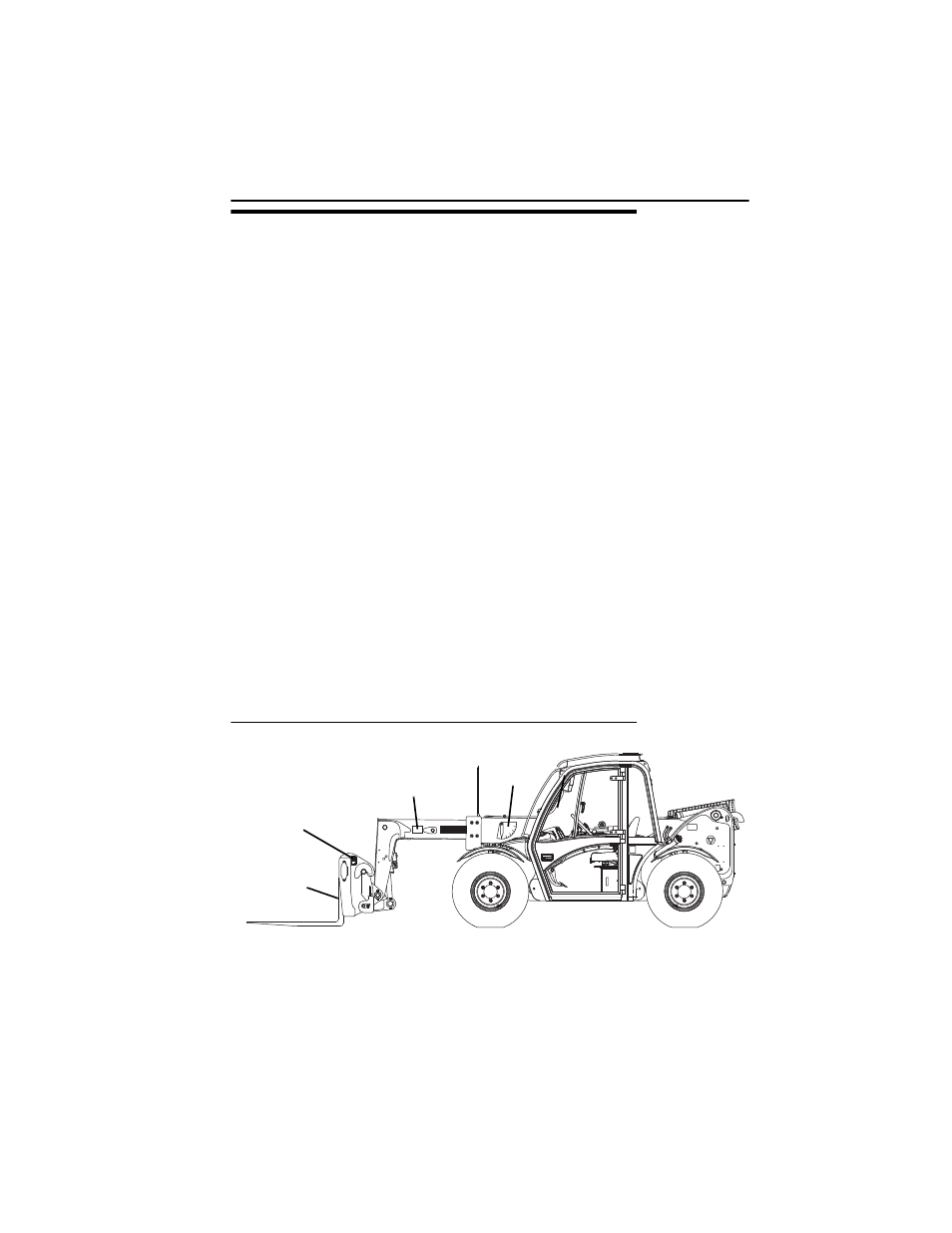

Расположение индикаторов грузоподъемности

OAL1730

B

A

-10 1020 30

40 50

60 7

08

0

Индикатор

выдвижения стрелы

Индикатор

угла подъема

стрелы

Паспортная

табличка

навесного

оборудования

Клеймо с

весом вил
