• 6-ти секционная телескопическая стрела длиной 72 м для
достижения высоты подъема 72 м и вылета стрелы 66 м.
• Телескопическая стрела овального профиля с плавным
закруглением в нижнем поясе и с конически направленными
боковыми стенками обеспечивает стабильную жесткость даже
при максимальных грузах.
• Широкий профиль стрелы для усиления боковой оси изгиба и
для стабилизации удлинителей стрелы.
• Запатентованная система захвата телескопических секций и
их взаимной фиксации надежна в эксплуатации и не требует
обслуживания.
• Автоматизированная система телескопирования «Телематик»
обеспечивает высокие функциональные характеристики
стрелы.
• Оптимальное использование многочисленных возможных
комбинаций выдвижения секций стрелы.

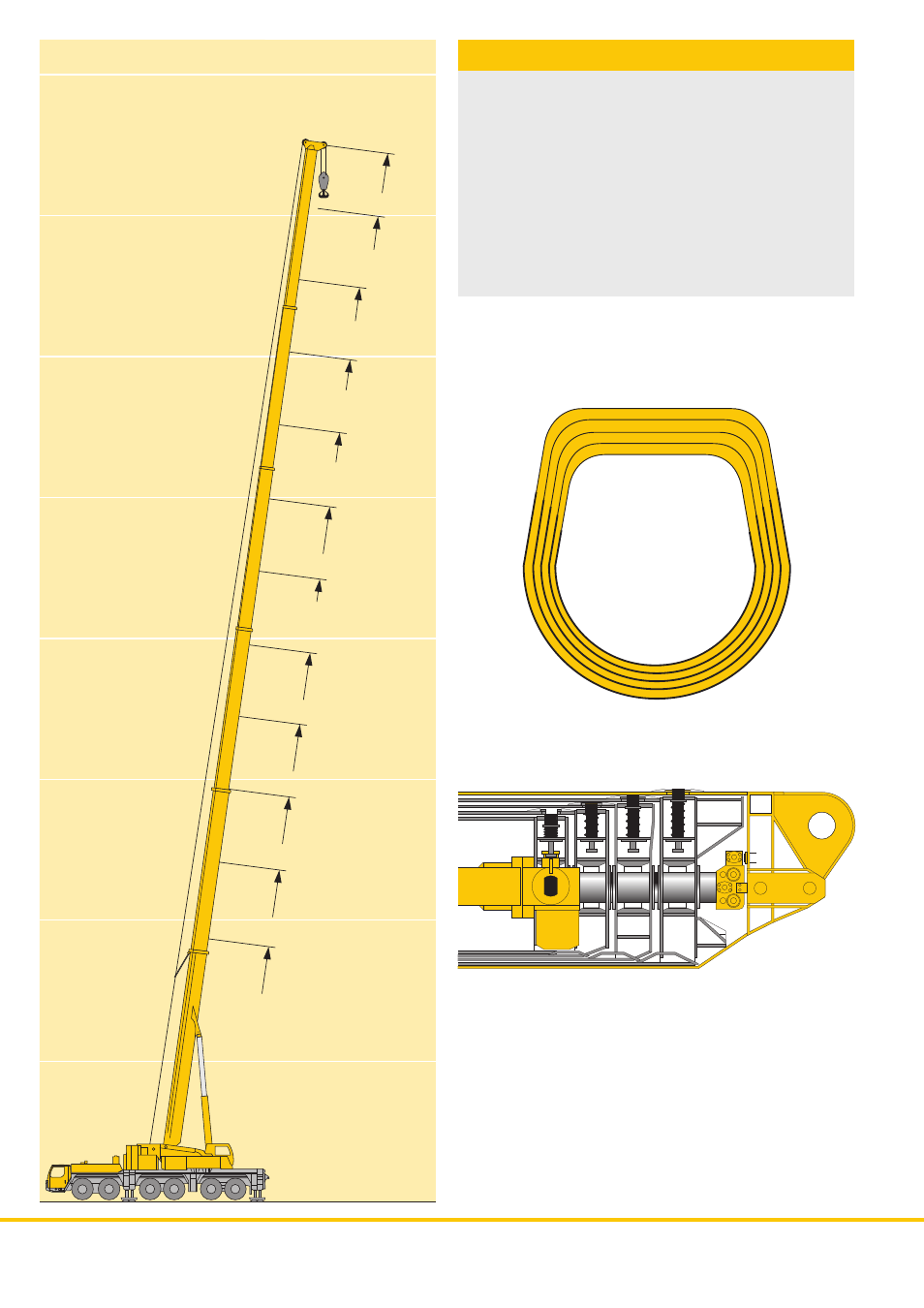

Подъем грузов - точно и надежно
овальный профиль стрелы
70 m
• Телескопическая стрела Т длиной 15,5 м - 72 м, возможна
комплектация оттяжкой ТА.
• Откидной удлинитель стрелы К длиной 12,2 м, двойной
откидной удлинитель К длиной 12,2 - 22 м, может быть удлинен
до 36 м, монтируемые под углом 0°, 20° или 40°.
• Специальный откидной удлинитель длиной 3,4 м.
• Жесткомонтируемый гусек ТF длиной 14 - 42 м, монтируемый
под углом 0° или 20° или 40° на телескопе длиной 51,9 - 72 м.
• Качающийся гусек TN длиной 17,5 м - 70 м, монтируемый на
телескопе длиной 15,4 - 67,5 м. Бесступенчатый наклон
телескопа в диапазоне между 82° и 68°.
• Секции жесткомонтируемого гуська TF и качающегося гуська
TN идентичны и могут складываться телескопическим образом
для транспортировки.
Различные варианты комплектации стрелы
• А-оттяжки на оголовке изготовлены как единая
монтажнотранспортная сборка с Т-адаптером и N-поворотным
узлом, монтируется с помощью всего 4 пальцев.
• Быстро и удобно монтируемая оттяжка, не нуждается в
демонтаже при транспортировке.
• Серийная дополнительная лебедка для легкой запасовки
канатов.
• Возможность последовательной сборки сложенного гуська
при выдвижении телескопа в условиях ограниченного
пространства.
• Лебедка 2 для выставления гуська.
• Плавное изменение грузоподъемности при наклоне стрелы
TN в интервале углов 82° и 68°.
72 m
60 m
50 m
40 m
30 m
20 m
10 m
80 m
68°
82°
100 m
90 m
80 m
70 m
60 m
50 m
40 m
30 m
20 m
10 m
110 m
120 m
T TK TF TN
15,5 m
20,7 m
25,9 m
31,1 m
36,3 m
41,5 m
46,7 m
51,9 m
57,1 m
62,3 m
67,5 m
