Электро/электронное управление краном с интегрированным ОГМ
• Управление лебедками, поворотом, выдвижением и
наклоном стрелы - компьютером LICCON.
• 4 рабочих движения независимо друг от друга.
• 5 ступеней задания скоростей наклона и выдвижения
стрелы, вращения поворотной части.
• Автоматическое регулирование скорости изменения
вылета стрелы в зависимости от длины.
• Мгновенное переключение различных движений крана.
• Механизмы подъема и поворота находятся в закрытом контуре
циркуляции масла, благодаря чему достигается высочайшая
точность движений подъема, опускания и поворота.
Высвобождающаяся при опускании груза потенциальная
энергия не уходит в теплоту, а может использоваться для
других движений. Преимуществом этой системы является
более экономный расход топлива, меньшая, чем при открытом
контуре, термонагрузка масла, отсутствие перегрева.
• Опрос всех агрегатов через тест-систему LICCON.
На шасси:
• Электро-магнитный тормоз
• Ящики для инструмента и канатов
• Кондиционер
• Буксирно-сцепное устройство D12 / D19
• Подготовка для применения переговорного устройства
• Обогрев сидений водителя и пассажира
• Противотуманные фары
• Радиоприемник и CD-плеер
На поворотной части и стреле:
• Вторая лебедка
• Кондиционер
• Обогрев сиденья
• Программа ограничения рабочей области
• Осветительная фара 1 х 70 Вт на крыше кабины крана
• Осветительные фары 2 х 150 Вт на шарнирной секции
телескопической стрелы с электрической регулировкой
• Монтажный удлинитель стрелы
• Удлинитель стрелы
• Дистанционная диагностика крана через GSM-модуль
• Подготовка для применения переговорного устройства
• Радиоприемник и CD-плеер
• Регистратор рабочих параметров крана
Дополнительная комплектация по заказу
Дополнительное оснащение расширяет спектр возможностей,
повышает комфорт и безопасность
Компактен, маневренный,
оптимальный по массе
• Длина крана всего 17,6 м, длина шасси - 15,6 м.
• Угол въезда - 17°, угол съезда - 19°.
• Минимальный радиус поворота - 13,1 м
(при повороте колес 5 мостов).
• Гидропневматическая система подрессоривания Niveaumatik
обеспечивает равномерную нагрузку на оси (12 т).
• Дополнительная тормозная система: замедлитель в
автоматической коробке передач, вихреточный тормоз Telma на
четвертом мосту, тормозной клапан с газораспределением в
выхлопной трубе (ZBS).
Гибкая концепция привода
и управления поворотом колес
• 5 мостов - поворотные, мосты 5 и 6 управляются независимо от
мостов 1-3. При движении диагонально-боковым "крабовым"
ходом мосты 3 и 4 гидравлически приподнимаются.
• Привод 12 х 6, мосты 1, 5 и 6 ведущие.
• Привод 12 х 8, мосты 1, 4, 5 и 6 ведущие, при движении по
бездорожью включается привод 4-го моста.
• Автоматизированная коробка передач ZF-TC-TRONIC c
преобразователем крутящегомомента и замедлителем,
12 передач переднего хода и 2 передачи заднего хода.
Автоматизированное переключение.
• Многоступенчатая коробка передач обеспечивает пониженный
расход топлива и точное маневрирование.
• Надежная раздаточная коробка с распределительным
дифференциалом.
• Ведущие мосты с блокировкой дифференциала в поперечном
направлении для движения по бездорожью.
Установка опор - быстро,
удобно и надежно
• Опорная база 8,84 х 8,5 м или 8,84 х 5,58 м.
• Жесткоукрепленные полимерные башмаки выносных опор с
возможностью бокового смещения.
• Опорные цилиндры с ходом 600 мм.
• Регулировка уровня для опор, автоматическое регулирование
уровня крана в процессе установки опор одним нажатием
кнопки.
• Допускается установка крана на опорах с боковым креном
2 х 9°, в т.ч. при блокированной подвеске.
• Электронный кренометр с 2 датчиками на шасси и с выводом
данных на монитор компьютерной системы LICCON.
• 2 указателя опорного давления на шасси и на экране системы
LICCON.
• Обслуживание выносных опор соответствует европейским
стандартам UVV.

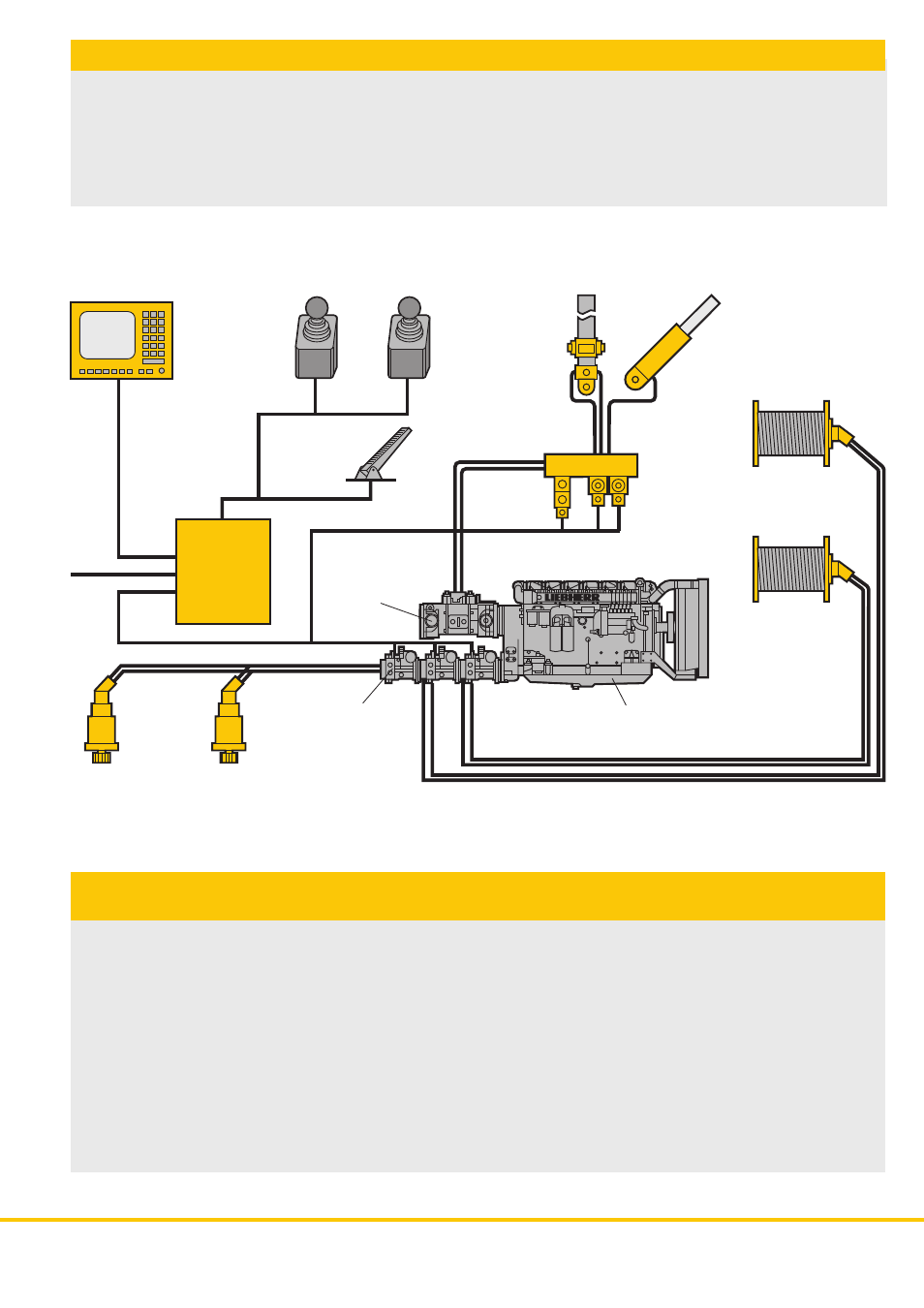

регулирующий
блок
экран
LICCONa
цилиндр
вылета
стрелы
одноступенчатый
гидроцилиндр
с пневмофик-
саторами
секций
коммандо-
контроллеры
3 регулируемых
насоса
дизель Liebherr D934L A6
датчики
привод
поворота
1 регулируемый
насос
сенсоры
лебедка I
лебедка II
регулировка
мотора
привод
поворота
процессоp
LICCON
19°
17°
16.00 R 25 12 t 12 t 12 t 12 t 12 t 12 t
600
15,29
17,41
2,13
4,
0
8,
5
5,
58
3,
0
6,
56
8,86
R=1
1,40
0,6 R
=
6
,4
2
R=13
,00
R=14
,10
