Погрузочные диаграммы – Инструкция по эксплуатации Liebherr T 264
Страница 21
T 264
21

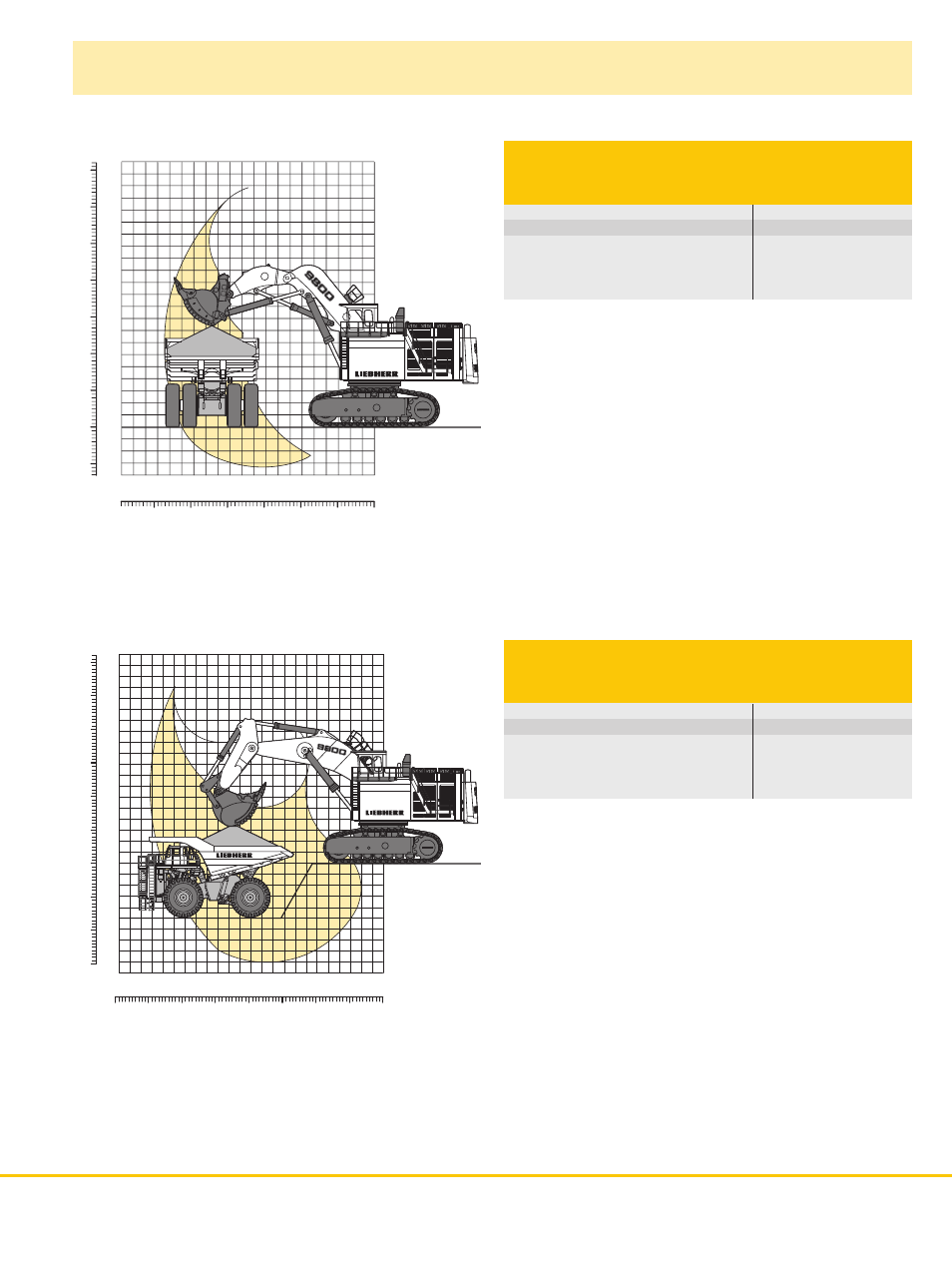

Погрузочные диаграммы
Внедорожный самосвал T 264, работающий под погрузкой
гидравлическим экскаватором Liebherr R 9800 в
конфигурации прямая лопата
Максимальная высота разгрузки
13 м / 42'6"
Высота погрузки самосвала
6,3 м / 20'8"
Число ковшей при погрузке
(для удельного насыпного веса
материала 1,8 т/м
3
и коэффициенте
заполнения ковша 95 %)
3 ковша
Внедорожный самосвал T 264, работающий под погрузкой
гидравлическим экскаватором Liebherr R 9800 в
конфигурации обратная лопата
Максимальная высота разгрузки
10,9 м / 35'9"
Высота погрузки самосвала
6,3 м / 20'8"
Число ковшей при погрузке
(для удельного насыпного веса
материала 1,8 т/м
3
и коэффициенте
заполнения ковша 95 %)
3 ковша
m
ft
m
ft
18
60
20
22
70
50
40
30
20
10
0
-10
16
14
12
10
8
6
4
2
0
-2
-4
20 18 16 14 12 10
8
6
4
2
0
60
50
40
30
20
10
0
m
ft
m
ft
18
60
50
40
30
20
10
0
-10
-20
-30
16
14
12
10
8
6
4
2
0
-2
-4
-6
-8
-10
20
22
24
18 16 14 12 10
8
6
4
2
0
60
50
70
80
40
30
20
10
0
